Судно на воздушной подушке своими руками

Шаг 11: Придадим лодке форму, добавим боковые панели

Очертания формы/контура делаются на днище, после чего по очертаниям крепится на шурупы деревянная планка. Фанера в 3 мм гнется хорошо, и ложится прямо по нужной нам форме. Далее крепим и клеим 2 см балку вдоль верхнего края боков из фанеры. Добавляем поперечную балку, и устанавливаем рукоятку, которая будет рулем. К ней крепим тросики отходящие от направляющих лопастей установленных ранее. Теперь можно раскрасить лодку, желательно нанести несколько слоев. Мы выбрали белый цвет, с ним даже при длительных прямых лучах солнца корпус практически не греется.

Поперечная балка нужна не только для прочности, она выполняет роль загрождения, через которое переходить не желательно — одно неосторожное движение руки и она может попасть в пропеллер

#12

Отправлено 22 октября 2008 — 06:17

Эх! Дорофей!

Намерение построить катер — безусловно отличное! Но всякий, кто берётся за решение новой задачи должен начинать с «виртуальной модели». Потому у нас на форуме коллеги, чтобы лучше соображалось, просят придумать некое техзадание и описать, для чего и в каких условиях ЭТО должно эксплуатироваться.

В том числе важны: — сезонность и условия эксплуатации; — Нужны ли максимальные амфибийные качества, естественно, требующие больших затрат энергии на поддержание на ВП , или, при эксплуатации только на водоемах и ближайших окрестностях — пляжах, к примеру, достаточно другой схемы ВП, более простой и экономичной; — не стоит делать секрета из предполагаемых грузоподъёмности и вместимости; — преимущественных погодныъх условий; — наличных ресурсов (навыков, готовых изделий, производственной базы и т.д., финансов тоже); — Желаемые размеры; — дальность хода; — и все МЕЧТЫ связанные с темой и около. Вплоть до желания бросить, наконец, кота жены в вентилятор.

Дело в том, что тематика не очень простая для новичков, но одновременно катера на ВП и родственные глиссирующие аэросани (ГСА) — очень гибкий и математически стройный инструментик — можно выдержать очень много разных противоречивых пожеланий. И основная задача — сделать всё СОРАЗМЕРНЫМ.

Удачи в обдумывании ТЗ. СФГ

PS: Неплохо подумать и о цене вопроса: за комплект чертежей на «Гепард» придётся выложить более одного, а то и пары миллионов авторам — калькодержателям. Потом на огрганизацию достойного производства и сам аппаратик — поболе десятка.

Такие деньги должны возвращаться, думаю. Иначе и огород не стоит городить. Альтернатива есть. В частности могу разработать под Ваше ТЗ проект. В приватном порядке, для «любительской постройки» — от расчётов и принципиальных схем — до «почти рабочих чертежей» и т.д. За реальную цену, естественно. А при больших претензиях и затратах (скажем, коллективного свойства) — и до «полного роста».

Ремонт и обслуживание СВП

Первым делом поговорим о тяговой установке. Обычно один или несколько двигателей. С двигателями обычно все просто. Все производители без исключения стараются ставить Российские, Немецкие, Японские или Американские двигатели, которые имеют достаточное покрытие дистрибьюторами и дилерами на территории РФ

Народ в наше время уже научен горьким опытом, и к незнакомым моторам относится с осторожностью и опасением. В общем, это оправдано. Обслуживать двигатель можно самостоятельно, предварительно взяв инструкцию по эксплуатации у производителя

В инструкции подробно описаны основные процессы типа: замены масла, свечей, фильтров и других расходных частей. Так же это можно делать силами практически любого моториста знакомого с вашим типом моторов. По вращающимся деталям все тоже просто. Необходимые процедуры обслуживания описаны в инструкции. Неисправности диагностируются визуально, так как все на виду, либо по вибрациям при запуске. Элементарный осмотр тяговой установки на наличие течей или трещин позволяет диагностировать 80% неисправностей. Остальное всплывет при запуске по вибрациям. Неисправная винтомоторная установка на СВП начинает сильно бить по корпусу и шуметь, что нельзя не заметить

Обслуживать двигатель можно самостоятельно, предварительно взяв инструкцию по эксплуатации у производителя. В инструкции подробно описаны основные процессы типа: замены масла, свечей, фильтров и других расходных частей. Так же это можно делать силами практически любого моториста знакомого с вашим типом моторов. По вращающимся деталям все тоже просто. Необходимые процедуры обслуживания описаны в инструкции. Неисправности диагностируются визуально, так как все на виду, либо по вибрациям при запуске. Элементарный осмотр тяговой установки на наличие течей или трещин позволяет диагностировать 80% неисправностей. Остальное всплывет при запуске по вибрациям. Неисправная винтомоторная установка на СВП начинает сильно бить по корпусу и шуметь, что нельзя не заметить.

Стеклопластиковый корпус ремонтируется в специализированных мастерских, коих огромное количество возле любого скопление лодок и катеров. Ремонт стеклопластика технологически не представляет сложности. Гибкое ограждение специально делается из таких материалов, что его износ минимален. Одного комплекта гибкого ограждение хватает на 3-5 сезонов уверенной эксплуатации. Если вы планируете использовать катер для охоты, рыбалки или по хозяйственной части, то опасаться вам нечего. Соблюдайте эксплуатационные режимы, и одного комплекта ГО вам хватит надолго. Как любая техника СВП требует к себе некоторого внимания. Но даже если вы не являетесь техническим специалистом, большинство необходимых мер по обслуживанию техники вы сможете принять самостоятельно. Ведь конструктивно катер на воздушной подушке не представляет собой ничего сложного.

Как приобрести подобный транспорт или как его сделать своими руками?

Ховеркрафт – это дорогой вид транспорта, средняя цена которого доходит до 700 тыс. рублей. Транспорт типа “скутер” стоит раз в 10 дешевле.  Но при этом следует учитывать тот факт, что транспорт заводского изготовления всегда отличается лучшим качеством, по сравнению с самоделками. Да и надежность транспортного средства выше. К тому же, заводские модели сопровождаются заводскими гарантиями, чего не скажешь о конструкциях, собранных в гаражах.

Заводские модели всегда были ориентированы на узкопрофессиональное направление, связанное либо с рыбалкой, либо с охотой, либо со специальными службами. Что касается самодельных СВП, то они встречаются крайне редко и тому есть свои причины.

К таким причинам следует отнести:

  • Довольно высокую стоимость, а также дорогое обслуживание. Основные элементы аппарата быстро изнашиваются, что требует их замены. Причем каждый такой ремонт выльется в копеечку. Подобный аппарат позволит себе купить только богатый человек, да и то он подумает лишний раз, стоит ли с ним связываться. Дело в том, что такие мастерские – это такое же редкое явление, как и само транспортное средство. Поэтому, выгоднее приобрести гидроцикл или квадроцикл для перемещения по воде.
  • Работающее изделие создает много шума, поэтому передвигаться можно только в наушниках.
  • При движении против ветра существенно падает скорость и значительно увеличивается расход горючего. Поэтому, самодельные СВП – это скорее демонстрация своих профессиональных способностей. Судном не только нужно уметь управлять, но и уметь его ремонтировать, без существенных затрат средств.

Постройка СВП Гром How to Build inflatable Hovercraft “THUNDER” Air Cushion Vehicles ACV

Watch this video on YouTube

Развитие российских катеров

Развитие российских катеров можно условно разделить на несколько этапов. Первый этап начинается с 1937 по 1940 годы с проектирования катеров серии «Л» инженером Левковым. К сожалению, вес построенные и испытанные корабли не выдержали суровых боевых условий войны 1940-1945 года, и были уничтожены.

Важным этапом развития судов является конструкторская идея английского профессора Коккерела, который предложил в 1955 г. нагнетать воздух с помощью сопел. В дальнейшем основные сконструированные суда основывались на его изобретении.

Ведущее судостроительное бюро «Алмаз» стало главным местом развития советских катеров с воздушной подушкой. Первым серийным катером организации, который был создан в 1969 году, стал десантный штурмовик «Скат». Далее он стал основой для модификаций «Мурена» и «Омар». В следующие годы был создан десантный катер «Кальмар».

Десантный катер на воздушной подушке “Зубр”

В 1988 году был создан быстроходный самый большой катер в мире «Зубр» с грузоподъёмностью в 150 тонн.

Все технологии, применяемые в строительстве военных судов, были учтены и в гражданских катерах. Но в дальнейшем, проанализировав весь предыдущий опыт создания плавательных средств, конструкторы пришли к выводу, что проект убыточен. И было решено использовать более экономичные дизельные двигатели.

Представители гражданских судов

Катер «Барс» предназначен для поисково-спасательных работ и транспортировки пассажиров в труднодоступные места. Его длина составляет 6,8 метра, а ширина – 3,5 метра. Катер вмещает от 6 до 8 человек с водителем. Он развивает скорость до 80 км/час. Имеет один бензиновый двигатель модели М-14В26 мощностью 325 лошадиных сил.

Катер на воздушной подушке «Гепард» – это четырехместное алюминиевое судно. Используется спасателями, речной полицией, почтовыми службами. Силовая установка включает в себя автомобильный двигатель ЗМЗ-53-11 и два винта с кольцевой насадкой, что делает катер низкошумным. Развивает скорость до 60 км/час.

Представители военных судов

Десантные катера имеют военное назначение и призваны высаживать десант, военный груз, оружие в труднодоступных местах. Это могут быть болотистые или заснеженные местности, скрытые пляжи и бухты. Тактические суда могут наносить вооруженные удары и оказывать огневую поддержку другим судам.

Десантный катер проекта 1205 «Скат» – первый серийный проект конструкторского бюро «Алмаз». Судно рассчитано на перевозку 40 солдат. Длина корабля – 21,4 метра, ширина – 7,3 метра, а осадка – 50 сантиметров. На «Скате» установлено две газовые турбины ТВД-10М и одна ТДВ-10. Катер развивает скорость до 49 узлов. Дальность плавания составляет 200 миль. Экипаж корабля – 4 человека. Десантный катер вооружен четырьмя 30-мм гранатомета БП-30 «Пламя» и двумя 7,62-мм пулеметами Калашникова. Также на борту установлено радиолокационное оборудование «Кивач-1».


Катер на воздушной подушке “Зубр”

Десантный катер на воздушной подушке «Зубр» – пока самый крупный катер в своем роде. Он предназначен для выброса десанта, грузов, а также для перевозки и постановки мин и огневой поддержки других судов. Он способен передвигаться по земле и болоту, обходить рвы и минные заграждения. Длин судна составляет 57 метров, а ширина – 25,6 метра. Благодаря пяти газотурбинным двигателям общей мощностью 50 тысяч лошадиных сил, он достигает максимальной скорости до 60 узлов.

Вооружение составляет:

  1. Две пусковые установки А-22 «Огонь» с неуправляемыми ракетами
  2. Две 30-мм установки АК-630 и система управления огнем МР-123
  3. Восемь комплектов зенитно-ракетного комплекса «Игла».

p>

Самодельный вездеход машина на все времена года

Сегодня многие любители автомобилей предпочитают сделать вездеход своими руками. Конструкции машин бывают эффектными и необычными, а разработке может позавидовать солидное автомобильное конструкторское бюро. Для создания такой техники требуется большое количество времени, определенные знания и самое главное – упорство. Не каждый может позволить себе все свободное время потратить на расчеты, чертежи, поиск нужной детали и ее подгонку. Пользы от мотовездехода намного больше, чем от обычного мотоцикла. Самым большим плюсом вездехода является его универсальность, возможность использовать круглый год. С наступлением зимы вездеход на пневмоходу легко оборудовать лыжами и машина становится настоящим снегоходом.

Как сделать вездеход из обычной легковой машины? Для этого достаточно приобрести любой гусеничный, совместимый модуль, например «Метелица». Использование такого модуля позволяет ездить по бездорожью. Конструкция модуля обладает достаточной проходимостью, что бы преодолевать болотистые места и заснеженные пространства. Крепление модуля производится к раме автомобиля, а кардан соединяется с мостом гусеничного модуля. Процедура установки заканчивается установкой блока управления и проверкой гидравлической системы.

Основные типы судов на воздушной подушке

Существуют три типа СВП:

  • камерного;
  • соплощелевого;
  • и многорядного соплового.

Во всех схемах между аппаратом и опорной поверхностью с помощью мощных турбореактивных двигателей и высоконапорных вентиляторов создается воздушная подушка.

Камерный тип

В простейшей из схем — камерной — под куполообразное днище (в успокоительную камеру) установленный по центру вентилятор подает воздух.

Соплощелевой тип

В соплощелевой схеме подушка создается потоком воздуха из кольцевого сопла, образованного юбкой и центральной частью с плоским днищем. Воздушная завеса по периметру судна препятствует выходу воздуха из подушки. Один из вариантов соплощелевой схемы – схема с периметрической водяной завесой, пригодная для движения над водной поверхностью.

Многорядный сопловой

В многорядной сопловой схеме подушка образуется рядами кольцевых рециркуляционных сопел с разными уровнями создаваемого давления. В последних двух случаях для создания подушки требуются менее мощные вентиляторы.

Отдельные разработки

Компания «Форд мотор» предложила создать СВП «Левапед», у которого воздушная подушка очень тонкая, как в своеобразном газовом подшипнике, и он может двигаться только над специальной гладкой поверхностью типа рельсового пути.

Канадское отделение фирмы «Авро» разрабатывает СВП соплощелевого типа с настолько мощными вентиляторами, что он может подниматься и лететь как реактивный самолет.

Фото сборки самоделки и описание.

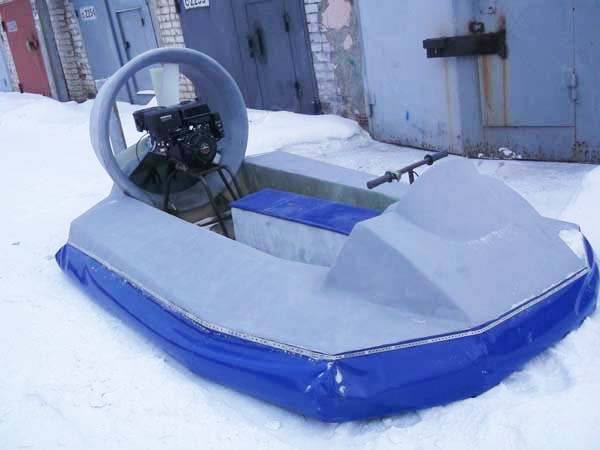

Корпус судна имеет форму лодки, изготовлен из стеклопластика, стеклоткань пропитывается эпоксидной смолой, когда смола застывает, она образует прочное соединение которое можно шлифовать и окрашивать.

Здесь установлен двигатель китайского производства «Лифан», мощностью 15 л. с, впоследствии автор его доработал и увеличил мощность до 23 л. с.

Управление транспортным средством осуществляется поворотом двух задних хвостовиков размещённых сразу на вентилятором.

Изготовление воздушной подушки.

Винт был приобретён марки «Hascon wing» и установлен на двигатель.

Конструкция этого средства передвижения довольно проста, двигатель вращает вентилятор который в свою очередь нагнетает по воздуховоду мощный поток воздуха под подушку тем самым воздух под давлением поднимает судно на высоту 15 — 17 см над поверхностью. Часть потока воздуха от вентилятора направляется от кормы лодки, что придаёт движение судну вперёд.

Для поворотов используются два рулевые хвостовика.

Максимальная скорость вездехода — 60 км/ч. Расход топлива примерно 20 литров на 5 часов (хватает на 200 км пути).

Рекомендую посмотреть видео испытаний этого судна на воздушной подушке.

Ховеркрафт – это транспортное средство, способное перемещаться как по воде, так и по суше. Подобное средство передвижения совсем не сложно сделать своими руками.

Шаг 7: Пропеллер

Пропеллер можно приобрести в двух видах: готовый, и «полуфабрикат». Готовый как правило гораздо дороже, и покупая полуфабрикат можно хорошо сэкономить. Так мы и сделали.

Чем ближе лопасти пропеллера к краям воздухоотвода, тем эффективнее работает последний. Как только вы определились с зазором, можно отшлифовать лопасти. Как только шлифовка закончена, нужно обязательно провести балансировку лопастей, чтобы в будущем не было вибраций. Если одна из лопастей весит больше другой, то вес нужно выровнять, но не урезанием концов, и шлифовкой. Как только баланс найден, можно нанести пару слоев краски чтобы он сохранился. Для безопасности желательно наконечники лопастей покрасить в белый цвет.

#8

Отправлено 10 октября 2008 — 06:21

Тогда , блин, ищи уже готовый БУ. Не стоит обольщаться, Осилить производство на пром уровне с претензией на сертификации — не реально!!!

Наконец, попробуй прямой путь. Купить у калькодержателя вместе с лицензией на производство. Любопытен результат…. А ещё проще и разумнее обратиться на Свирскую судоверфь с тривиальным заказом.

А ещё интереснее — вопрос с регистрацией. Самодельный «Гепард» не имеет права регистрировать Речной Регистр РФ, и…… ГИМС (не по Закону, а по внутреннему приказу этого года, запрещающему регистрацию АСВП с двигателем более 75 л.с. после трагедии с катером фирмы «Скат» в Коми)

А если и есть достаточный потенциал, то строить надо НЕ «ГЕПАРД», а пытаться сделать нечто более толковое, с учётом погресса и изменившейся коньюктуры, Правил РР.

К слову: Это сделать можно. Нужны ресурсы.

СФГ

Надежно ли судно на воздушной подушке?

Заводские СВП при частом использовании ломаются примерно раз в пол года, но это все неполадки, не требующие капитального ремонта. Чаще всего выходит из строя подушка и система нагнетания воздуха. Вероятность того, что грамотно собранный ховеркрафт разлетится у вас под ногами крайне мала, для этого нужно на большой скорости налететь на какой-нибудь большой камень или кусок дерева, но даже этом случае, есть шанс, что воздушная подушка вас защитит.

В Канаде спасатели, орудующие на таких СВП, ремонтируют их прямо на ходу, а неполадки, связанные с подушкой, устраняются в специальном гараже.

Описываемая здесь модель, в принципе, надежна, но только в том случае, если:

  • Материалы были надлежащего качества, в том числе клеи и эпоксидки.
  • Двигатель не отработал свой срок службы.
  • Соединения выполнены надежно.
  • То есть то, насколько можно довериться своему ховеркрафту, всецело зависит о вас самих.

Если вы делаете СВП в качестве игрушки для ребенка, то лучше купить готовый, в противном случае у вас должны быть очень хорошие данные как конструктора. Если же вы творите просто для своего удовольствия, и у вас нет большого технического опыта, то лучше, на всякий случай, не пускать за штурвал детей.

Но есть еще один вариант — сделать двухместный СВП с предусмотренной системой безопасности, при этом ребенок будет сидеть впереди, а вы сзади — между ним и двигателем.

Непотопляемость СВП

Использование двойных обшивок заполненных воздухонасыщенным материалом или просто наполненных воздухом обеспечивает непотопляемость пластиковым СВП. В нашем опыте были случаи насыщения пенопласта водой, что приводило к увеличению веса всей конструкции.

Стеклопластики

 Плюсы стеклоплстиков: Возможность производства сложных геометрических форм., хорошие показатели прочности, стойкость к коррозии.

Минусы: чувствительность к концентрации напряжений ,небольшой модуль норм. упругости, зависимость качества от способа хранения материалов, горючесть.

 Надстройка СВП

Существует два способа создания надстройки: так называемый «сендвич» и слоистый тип в котором используются стекломаты. Использование стекломатов увеличивает вес конструкции и показывает худшую прочность, теплоизоляцию и шумоизоляцию. «Сендвич» имеет меньший вес, хорошие прочностные характеристики и способность проведения электропроводки, отличные шумо и теплоизоляционные показатели. Для наружного слоя используется цветная смола, или как её ещё называют гелькоут. Этот материал защищает обшивку от внешних повреждений и придаёт изящный внешний вид не подвреженный коррозии и стойкий к механическим повреждениям.

Процесс изготовления СВП своими руками

Во-первых, собрать в домашних условиях хорошее СВП не так-то и просто. Для этого необходимо иметь возможности, желание и профессиональные навыки. Не помешает и техническое образование. Если отсутствует последнее условие, то лучше от постройки аппарата отказаться, иначе можно разбиться на нем при первом же испытании.

Все работы начинаются с эскизов, которые потом трансформируются в рабочие чертежи. При создании эскизов следует помнить, что этот аппарат должен быть максимально обтекаемым, чтобы не создавать лишнего сопротивления при движении. На этом этапе следует учитывать тот фактор, что это, практически, воздушное средство передвижения, хотя оно и находится очень низко к поверхности земли

Если все условия взяты во внимание, то можно приступать к разработке чертежей

На рисунке представлен эскиз СВП Канадской службы спасения.

Технические данные аппарата

Как правило, все судна на воздушной подушке способны развивать приличную скорость, которую не сможет развить никакая лодка. Это если учесть, что лодка и СВП имеют одинаковую массу и мощность двигателя.

При этом, предложенная модель одноместного судна на воздушной подушке рассчитана на пилота весом от 100 до 120 килограммов.

Что касается управления транспортным средством, то оно довольно специфичное и в сравнении с управлением обычной моторной лодкой никак не вписывается. Специфика связана не только с наличием большой скорости, но и способом передвижения.

Основной нюанс связан с тем, что на поворотах, особенно на больших скоростях, судно сильно заносит. Чтобы подобный фактор свести к минимуму, необходимо на поворотах наклоняться в сторону. Но это кратковременные трудности. Со временем техника управления осваивается и на СВП можно показывать чудеса маневренности.

Какие нужны материалы?

В основном понадобится фанера, пенопласт и специальный конструкторский набор от ”Юниверсал Ховеркрафт”, куда входит все необходимое для самостоятельной сборки транспортного средства. В комплект входит изоляция, винты, ткань для воздушной подушки, специальный клей и другое. Этоn набор можно заказать на официальном сайте, заплатив за него 500 баксов. В комплект также входит несколько вариантов чертежей, для сборки аппарата СВП.

Как изготовить корпус?

Поскольку чертежи уже имеются, то форму судна следует привязать к готовому чертежу. Но если имеется техническое образование, то, скорее всего, будет построено судно не похожее ни на какой из вариантов.

Днище судна изготавливается из пенопласта, толщиной 5-7 см. Если нужен аппарат для перевозки больше, чем одного пассажира, то снизу крепится еще один такой лист пенопласта. После этого, в днище делаются два отверстия: одно предназначается для потока воздуха, а второе для обеспечения подушки воздухом. Вырезаются отверстия с помощью электрического лобзика.

На следующем этапе осуществляют герметизацию нижней части транспортного средства от влаги. Для этого, берется стекловолокно и клеится на пенопласт с помощью эпоксидного клея. При этом, на поверхности могут образоваться неровности и воздушные пузыри. Чтобы от них избавиться, поверхность покрывается полиэтиленом, а сверху еще и одеялом. Затем, на одеяло ложится еще один слой пленки, после чего она фиксируется к основанию скотчем. Из этого “бутерброда” лучше выдуть воздух, воспользовавшись пылесосом. По истечении 2-х или 3-х часов эпоксидная смола застынет и днище будет готовым к дальнейшим работам.

Верх корпуса может иметь произвольную форму, но учитывать законы аэродинамики. После этого приступают к креплению подушки. Самое главное, чтобы в нее поступал воздух без потерь.

Трубу для мотора следует использовать из стирофома. Здесь главное, угадать с размерами: если труба будет слишком большой, то не получится той тяги, которая необходима для подъема СВП

Затем следует уделить внимание креплению мотора. Держатель для мотора – это своеобразный табурет, состоящий из 3-х ножек, прикрепленных к днищу. Сверху этой “табуретки” и устанавливается двигатель

Сверху этой “табуретки” и устанавливается двигатель.

Какой нужен двигатель?

Имеется два варианта: первый вариант – это применение двигателя от компании “Юниверсал Ховеркрафт” или использование любого подходящего движка. Это может быть двигатель от бензопилы, мощности которого вполне хватит для самодельного устройства. Если хочется получить более мощное устройство, то следует брать и более мощный двигатель.

Желательно использовать лопасти заводского изготовления (те, что в наборе), так как они требуют тщательной балансировки и в домашних условиях это сделать достаточно сложно. Если этого не сделать, то разбалансированные лопасти разобьют весь двигатель.
