Как понимать изображения эхолота
На этом этапе мы рассмотрим интерпретацию информации получаемой на экране эхолота. Этот этап включает в себя пять основных моментов, поскольку нам нужно понять, как понимать различные режимы эхолота Lowrance от широкополосного сканирования до бокового обзора и так далее.
Размер рыбы на эхолоте
Определить размер рыбы на эхолоте довольно сложно, так как размер можно изменять с помощью диапазона глубины или настроек чувствительности. Вы должны понимать, так же размер рыбы зависит от глубины и от скорости движения.
Кроме того, размер рыбы может определяется плотностью цвета арки рыбы, а также толщиной арки.
Понимание DownScan
Понимание изображений нижнего сканирования является очень важным , поскольку только на нем вы видите детальное отображение структуры дна, которое помогает найти нужные объекты. Эта делает режим DownScan более полезным, чем 2D сонар (83/200 кГц).
Представим, к примеру, что вы ищете рыбу вокруг сорняков и деревьев. Это может оказаться тяжелым занятием, так как 2D эхолот отображает рыбу и сорняки похожими объектами.
Однако, если на вашем эхолоте есть режим DownScan, то вы можете быть спокойны, так как в данном режиме сканер прорисовывает детали объектов так, чтобы изображение было близким к фотографическому.
Первый пример — сорняки близко ко дну со стаей мелкой рыбы.
На следующем скриншоте режим DownScan, снятый одновременно. Теперь видно, что это стая мелкой рыбы, а также растительность отображается более детально.
Режим Downscan против 2D Сонара:
Понимание SideScan
Для некоторых рыболовов поиск рыбы с помощью бокового сканирования мог быть не лучшим опытом. Отчасти это связано с тем, что используется небольшой дисплей.
Следовательно, при одновременном использовании карты, эхолота и нижнего сканирования, забывают про боковое. Тем не менее, найти рыбу, используя данный режим достаточно просто, если сделать правильно.
Одна из основных проблем, связанных с боковым сканированием, заключается в том, что каменистое дно отражается настолько плотным, что рыбу сложно разглядеть. Однако, на более мягком дне, рыба легко обнаруживается.
Lowrance Structurescan 3D
На этом изображении показаны пузыри от мотора (обведено красным) и проплывающая с левой стороны рыба (зеленая стрелка).
Structurescan 3D проще всего использовать для поиска мест для отлова рыбы. В режиме StructureScan 3D совмещаются изображения бокового и нижнего сканирования,что расширяет ваш обзор.
При этом, так как изображение объемное, вы можете рассмотреть те или иные объекты под разным углом и ракурсом, упростив поиск рыбы или других объектов.
Trackback
Функция Trackback используется для записи в память эхограммы пройденных мест. Trackback — полезная функция, так как вы не всегда можете обнаружить рыбу прямо на месте.
Иногда вам может понадобиться просмотреть участок еще раз, чтобы найти то, что вы ищете.
Structure Map
Карту структуры можно получить, используя устройства серии HDS Live или HDS Carbon.
Также, вы можете использовать программу ReefMaster, которая экспортирует изображения бокового сканирования в виде карты. StructureMap поможет вам получить очень четкие изображения дна, которые наложены на картографию.
GPS
Задумывались ли вы о причине, почему камень иногда появляется в другом месте, чем его точка на карте? Во всем вина глобальной системы позиционирования. Точность данных GPS зависит от количества найденных спутников и их местоположения относительно вашего устройства.
Garmin Echo 500c
Более крупный эхолот с широким и цветным 5-дюймовым дисплеем.
Именно эта модель предусматривает возможность сканирования на глубине до 580 м.
Мощность передатчика тоже максимальная среди рассматриваемых моделей Garmin Echo – 500 Вт.
Эхолот стабильно выдает чёткое изображение, которое хорошо различимо даже при ярком солнце.
Крепится прибор также к транцу лодки или на троллинговый мотор.
https://youtube.com/watch?v=OhRUOClt48M
Если вас интересует информация, связанная с лодочными эхолотами , советуем вам нашу статью про выбор эхолотов для лодки . Там вы найдете более подробный анализ параметров эхолотов, рейтинг эхолотов, интересные видео и другое.
История Garmin
Компания Garmin основана на принципах инновации, удобства, эффективности, качества и обслуживания. Основатели компании, Гари Баррелл и Д-р Мин Као, показывают инновационную продукцию Garmin в холле головного офиса компании в г. Олас, штат Канзас.
Эхолоты Garmin
Идея о создании компании возникла в 1989 году у группы талантливых инженеров, собравшихся за карточным столом. За несколько лет предприятие развилось во всемирно известную компанию, штат которой насчитывает тысячи сотрудников. Как и в самом начале, цель компании Garmin остается простой: создание оборудования для навигации и связи, которое сможет обогатить жизнь наших пользователей. Наши инновационные продукты относятся к различным сферам, включая автомобильное, авиационное, морское, туристическое и спортивное оборудование, а также оборудование для беспроводных приложений.
Являясь частью Garmin Ltd. (Nasdaq: GRMN), компания Garmin International стала примером роста для всех – потребителей, сотрудников, инвесторов и розничных торговцев. Секрет нашего успеха прост. С того момента, как основатели компании сфокусировались на продаже своего первого продукта, использующего систему GPS, компания Garmin окружает себя креативными сотрудниками, преданными общему делу
Характеристики эхолота
Диагональ экрана устройства достигает 4,3 дюймов. Устройство оснащено навигатором GPS для определения местонахождения, фиксации маршрутных точек, отображения скорости лодки. Карты дна создаются программой Quickdraw Contours, способной хранить свыше 8000 м2.
Гармин
Контуры Garmin Quickdraw

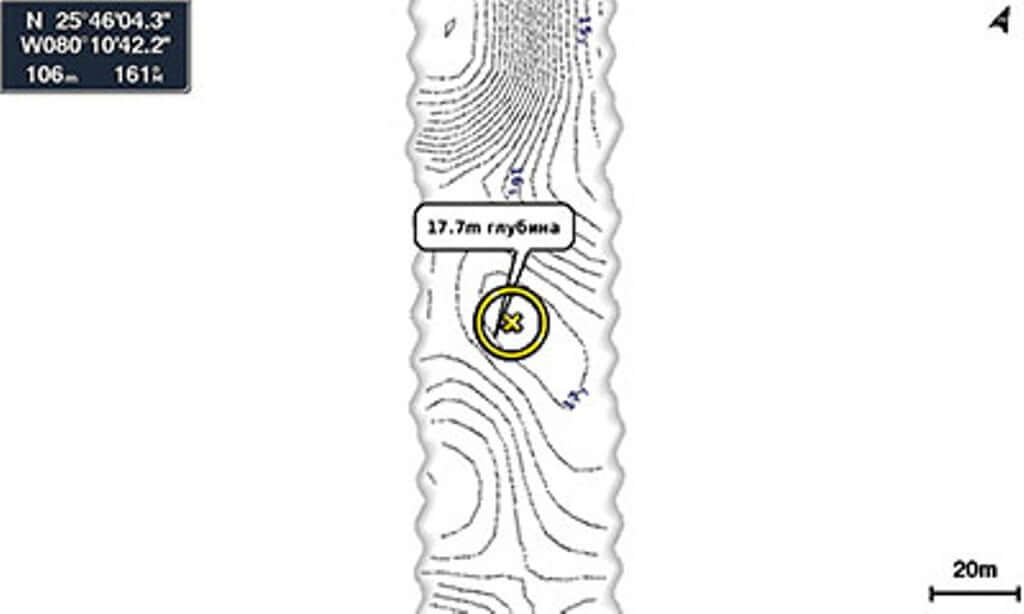

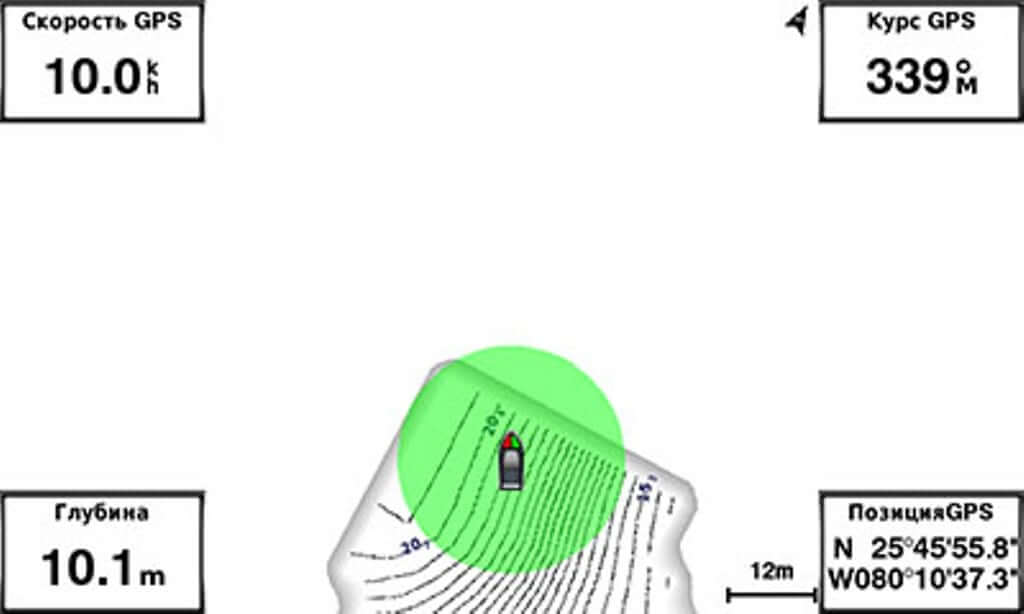

Функция формирования собственных карт Quickdraw работает на базе данных GPS и сонара. С ее помощью отображаются контуры дна водоема (озера, реки, канала). Функциональные возможности позволяют записать в формате HD карту глубины тех мест, по которым рыбак перемещается.
Глубины
Карты создаются самостоятельно, то есть можно наблюдать исключительно свои маршруты с изобатами шагов 30 см. Они могут фиксировать и хранится в памяти прибора. Такой подход очень удобен, поскольку большинство стандартных карт не отражают реальный подводный рельеф. Высокая детализация изображения позволяет видеть даже самые мельчайшие очертания дна, включая потонувшие коряги или камни, с отображением глубины залегания.
Показания
Программа Garmin Quickdraw Contours
ПО Garmin Quickdraw Contours является бесплатным. Чтобы пользоваться программой, не нужно обладать какими-либо специальными знаниями. Простота заключается в том, что рыбаку практически не нужно ничего делать. Пока он ловит рыбу, ПО само создает карту. Оно совместимо с любыми трансдьюсерами Гармин технологии CHIRP или NMEA, сонаром HD. Если на борту есть несколько сонаров, программа выбирает в автоматическом режиме оптимальное устройство.
Картография
CHIRP Sonar Clarity
Эхолот Garmin Striker Plus 4 подтверждает предельную четкость и детализацию изображения. Сонары Clarity разработаны на базе технологии CHIRP. Это позволяет обеспечить разделение мельчайших целей, равно рыбы от водорослей на различной глубине (до 579 м).
Базовый преобразователь сонара работает на четырех частотах 50/77/83/200кГц. Он обеспечивает передачу данных не только на траллинге, равно во время перемещения лодки на скорости до 30 км/час. CHIRP Sonar Clarity оснащен режимом Flasher, который используется для зимней рыбалки. На глубине доступна функция подавления шума, что обеспечивает возможность интерпретации картины под лодкой.
Настройка прибора
Рыба отображается на ярком дисплее в виде специфических символов.
GPS эхолот
Эхолот GARMIN оснащен GPS-плоттером, однако система не работает на базе встроенных карт. Высокочувствительный датчик отображает координаты нахождения лодки, отмеченной путевой точки (в памяти могут храниться до 5000 точек), скорости передвижения. Таким образом, можно скорректировать стремительность тралления в зависимости от свойств или типа блесны.
С помощью GPS приемника с частотой 1 Гц рыбак может отметить различные объекты как место удачной ловли, причалы, доки, сваи, различные интересующие объекты, которые расположены под водой. Кроме того, рыбопоисковый прибор имеет функцию записи или создания маршрута.
Raymarine Dragonfly 4 PRO – картплоттер
Прибор оснащён передовой технологией CHRIP, позволяющей с фотографической точностью воспроизводить самый сложный рельеф дна подводного мира. Встроена дополнительная функция Wi-Fi для связи со смартфоном рыбака, позволяющая проводить наблюдения на удобном расстоянии.
Прибор оснащён ярким экраном с антизапотевающим покрытием. Предусмотрена навигация карт Navionics или C-MAP 4D. Встроенный модуль GPS помогает ориентации на местности, составляет маршрут, наносит маркеры на приглянувшиеся места.
Плюсы:
- Поддержка карт, функция Wi-Fi, яркий не запотевающий экран.
- Удобное, понятно меню. Возможность подстраивать чувствительность.
- Качественная сборка, простое освоение.
Минусы:
Технические характеристики хороши, но экран по размерам не дотягивает, ещё бы дюйм диагонали добавили.
Гарантии Garmin
На каждое устройство распространяется заводская гарантия. Производитель позволяет бесплатно обновлять программное обеспечение приборов. Инструкция пользователя доступна на русском языке, поэтому работу прибора можно изучить досконально. При обнаружении брака компания бесплатно отремонтирует прибор, хотя на практике поломки встречаются нечасто.
Эхолоты Гармин — прекрасный подарок тем, для кого рыбалка — это образ жизни. Высокоточное оборудование сделает процесс рыбной ловли приятным и интересным. Исследуйте водоемы, знакомьтесь с новыми видами рыбы, изучайте их повадки, улучшайте свои навыки вместе удобными и функциональными эхолотами отличного качества!
Эхолоты гермин
Основные достоинства эхолотов Garmin
Завоевать популярность в столь короткий срок компании Гармин удалось благодаря качественным эхолотам. Среди основных достоинств рыболовы отмечают: • надежность; • эффективность; • компактность; • простота в использовании; • привлекательная стоимость. С помощью эхолотов рыболовы смогли значительно увеличить свои уловы
Это тем более важно, что в нынешнее время никто не хочет терять попусту драгоценное время. Эхолоты Garmin отличаются продуманным внешним видом, который нравится и новичкам, и профессионалам рыбной ловли. Приборы удобно транспортировать в обычном рюкзаке, а установка устройств не вызывает никаких проблем
Многочисленные испытания показали, что привести в негодность эхолоты Garmin практически невозможно. Поэтому при минимальном уходе приборы будут верой и правдой служить долгие годы
Приборы удобно транспортировать в обычном рюкзаке, а установка устройств не вызывает никаких проблем. Многочисленные испытания показали, что привести в негодность эхолоты Garmin практически невозможно. Поэтому при минимальном уходе приборы будут верой и правдой служить долгие годы.
Обзор популярных моделей
Компания Garmin выпускает немало моделей картплоттеров, показавших себя с лучшей стороны. Они открывают перед рыболовами серьезные возможности. Ниже рассмотрим несколько качественных моделей, которые не зазорно рекомендовать каждому любителю ловли рыбы.
Striker 4
Базовая модель картплоттера с эхолотом, которую можно рекомендовать новичкам и рыболовам с ограниченными финансовыми возможностями. Прибор «заряжен» основными функциями, которые позволят быстро отыскать рыбу на водоеме и оптимизировать навигацию на любой акватории.
Сонар с картплоттером Garmin Striker 4 имеет цветной дисплей размером 3,5 дюймов, способный вывести отчетливую картинку. Прибор оборудован чутким GPS-приемником, позволяющим фиксировать свое место расположения, прокладывать маршруты и запоминать уловистые точки.
Страйкер 4 – модель начального уровня
В комплекте с устройством идет датчик CHIRP, сканирующий дно на частотах 77 и 200 кГц. Эхолот позволяет изучить рельеф на глубинах до 200 метров. Картинку, выводимую на экран, можно масштабировать и регулировать качество отображения с помощью простых опций.
Эхолот с картплоттером Страйкер 4 от Гармин подойдет для любого внутреннего водоема нашей страны. Его можно использовать при ужении рыбы с лодки спиннингом, троллингом, донными и поплавочными снастями. Он прост, компактен, мало весит, наделен всеми необходимыми возможностями.
GPSMAP 527xs
Картплоттер нового поколения, который отличается внушительными рабочими параметрами и относительно доступной стоимостью. Качественно обрабатывает полученные данные и выводит подробную информацию на дисплей, что позволяет рыболову быстро ориентироваться на акватории и продуктивно искать рыбу.
GPSMAP 527xs – продвинутая модель для опытных рыбаков
Экран эхолота Garmin GPSMAP 527xs имеет размер 5 дюймов. Изображение выводится в цвете, яркость и контрастность регулируется в широких рамках. В прибор встроен высококлассный датчик GPS/Glonass c частотой 10 кГц. Обновляет данные о месте нахождения 10 раз в секунду.
Позволяет регистрировать до 5000 путевых точек, прокладывать маршруты, запоминать уловистые участки и находить к ним дорогу на следующей рыбалке.
Совет! Эту модель эхолота можно использовать на зимней рыбалке в обычном режиме или в режиме флешера.
Прибор Garmin GPSMAP 527xs оснащен высокочувствительным трансдьюсером с функцией CHIRP. Он позволяет «пробивать» глубины до 600 метров. Пригоден как в пресной, так и в соленой воде. Питается от внешнего аккумулятора. Имеет возможность беспроводного соединения по Bluetooth.
EchoMAP CHIRP 42dv
Классный прибор, вместивший в себя высококачественный сонар и чуткий картплоттер. Позволяет быстро изучить рельеф дна, обнаружить и поймать рыбу, запомнить уловистые точки и проложить маршрут предстоящей рыбалки на незнакомой акватории.
Эхолот Garmin EchoMAP CHIRP 42dv имеет вертикальный дисплей диагональю 4,3 дюйма. Очень четко выводит цветную картинку, показывая малейшие детали дна. Присутствует возможность масштабировать изображение, а также разделять экран на два окна, одновременно просматривая информацию в разных режимах.
Garmin EchoMAP CHIRP 42dv компактный и удобный в использовании прибор
Эхолот серии EchoMAP 42dv комплектуется трансдьюсером, наделенным многими важными опциями, позволяющими повысить эффективность ловли. Он может сканировать глубины до 700 метров. При этом рыболов имеет возможность изменять частоту луча – 50, 77, 200, 260, 455 и 800 кГц.
Прибор позволяет использовать внешнюю память, записывать данные с сонара, выводить график изменения температуры воды и глубин в месте лова. Питается от аккумулятора. При этом потребляет минимальное количество энергии, оставаясь работоспособным без подзарядки длительное время.
Картплоттер с эхолотом Garmin – высококлассное изделие, которое станет отличным помощником в ловле, окажись рыболов на небольшой речушке либо бескрайнем водохранилище. Приемлемая стоимость и отличное качество выводят приборы от Гармин на лидирующие позиции на современном рынке среди сонаров с навигационными функциями, потому они достойны внимания каждого отечественного любителя ужения рыбы.
Количество моделей
Показатель количества моделей может показаться не очень важным, но есть одна причина, по которой мы о нем говорим. Наличие большего количества моделей означает, что бренд может охватить больший объем рынка, достичь успеха в разных ценовых категориях, и, следовательно, вам будет легче найти устройство, которое будет соответствовать вашим потребностям и бюджету.
У Lowrance больше всего моделей. У них больше серий, больше размеров экрана и более широкий спектр опций, чем у двух других брендов. Благодаря своей приверженности к рыболовству, вы найдете множество продуктов, которые предназначены как для личного использования, так и для коммерческой ловли рыбы.
У Humminbird меньше серий, чем у Lowrance, но разница очень небольшая. Они предлагают почти столько же устройств, но Humminbird, как вы можете судить по их описанию бренда, больше делает упор на новые технологии. Вы можете найти устройства высокого класса, предлагающие различные типы изображений и другой функционал, который может вам понадобится для отличной рыбалки поездки.
Garmin в настоящее время имеет не самый большой ассортимент устройств. Несмотря на это, серии Striker и EchoMAP очень продуманы и за конкурентоспособную цену предлагают устройства с качественным экраном, сборкой и достойным обилием функций.
Сканирование
Трансдьюсер эхолота посылает одночастотный сигнал (200 кГц) мощностью 100 Вт, проникающий на глубину до 183 м. Угол, под которым луч сканирует подводный мир, тоже не является большим и составляет 60°. Несмотря на невысокую мощность, прорисовка деталей рельефа на экране устройства заслуживает лестных отзывов — дисплей с диагональю 4″ и разрешением 160х256 точек хоть и является монохромным, но на детализацию изображения пенять не приходится. На солнце экран становится более контрастным, что упрощает считывание с него данных.
Это интересно: Эхолот для рыбалки с лодки или катера — как выбрать, рейтинг лучших моделей
Рхолоты Panoptix
Современный эхолот – эффективное приспособление для повышения эффективности рыбалки, отличное средство изучения рельефа дна и обеспечения безопасности при ловле с лодки. Благодаря малогабаритному корпусу, который выполнен из прочного водонепроницаемого материала, имеет эргономичную конструкцию и действует на основе инновационных разработок, можно по-настоящему получить удовольствие от процесса рыбной ловли и не бояться сесть на мель. Эхолоты GARMIN, просто и престижно, у нас представлены приборы как для начинающих, так и для опытных рыбаков.
Чтобы самостоятельно приобрести именно тот эхолот, который максимально подойдет под особенности лодки, следует обратить внимание на несколько факторов:
- размеры, конструкцию и способ крепления приспособления;
- направленность и радиус действия эхолота для лодки;
- список основных и дополнительных функций прибора;
- технические характеристики;
- условия использования.
Мы предлагаем модельный ряд эхолотов и датчиков в широком ценовом диапазоне – от бюджетных сонаров до устройств премиум-класса. Независимо от цены эхолота производитель с лидирующими позициями на рынке гарантирует надежность и долговечность приспособлений.
