Эхолоты Garmin Striker

GARMIN STRIKER PLUS 7SV – для тех, кому необходимо боковое сканирование

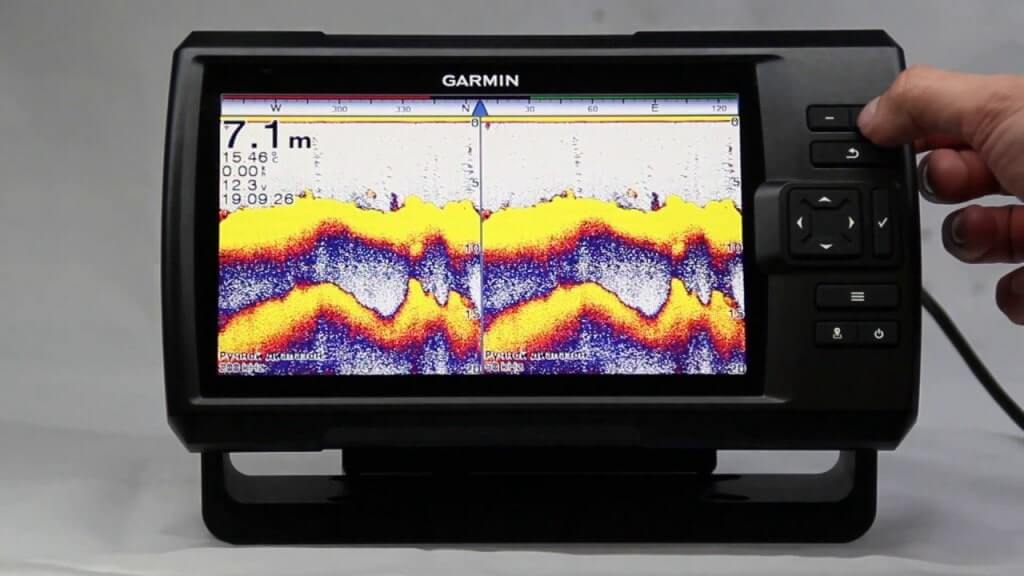

GARMIN STRIKER PLUS 7SV

Сравнить обыкновенный эхолот без опции бокового сканирования можно с фонариком, который способен осветить только одну часть темного помещения. Если продолжать такое сравнение, то модель 7SV в этом случае станет уже полноценной люыстрой.

Итак, приборы этой модификации способны смотреть по сторонам. На каждый бок дальность обзора составляет около 80 метров.

Все объекты, которые будут находиться в стороне от плавсредства (рыбы, перепады, ветки и другие) можно выставлять маршрутными точками там, где они действительно располагаются. А не там, где сейчас пребывает лодка. Это ключевое отличие от прежних версий.

Величина дисплея увеличена на два дюйма. В наличии модуль Вай-Фай, используя который, вы сможете передавать знакомым треки, точки и карты (при условии, что у последних эхолоты также поддерживают Wi-Fi).

Прошивка GARMIN STRIKER PLUS 7SV также допускается по средствам Вай-Фая. Дополнительно вы можете загрузить приложение Active-Captain, и стать участником мировой сети по обмену картами.

Технические параметры:

Классический эхолот с двумя лучами, технологией CHIRP, 20°/60°,77-200 кГц. Нижнее сканирование присутствует. Частоты 455-800°, дальность обзора приблизительно 80 метров. При боковом сканировании дальность обзора до 80 метров на каждую сторону, частоты 455-800°;

Питание при токе 12 В – 0,67 А;

Навигация: частота 1 Герц, 5000 маршрутных точек, создание карт глубины в режиме онлайн QuickDraw Contours;

Цветной 7-дюймовый экран с горизонтальной ориентацией, разрешение 480 на 800 точек.

Обзор серии GPS-эхолотов Garmin Striker Plus: 4, 4cv, 5cv, 7sv, 9sv

Осенью 2017 года компания Garmin порадовала поклонников рыбалки обновлением отлично зарекомендовавшей себя серии Garmin Striker. Новая серия называется Garmin Striker Plus, и отличается она от предыдущей серии прежде всего возможностью, которую другие бренды предоставляют только в своих топовых линейках: серия Striker Plus умеет рисовать карты глубин водоемов в реальном времени по результатам собственных измерений. Для построения карты глубины какого-либо участка водоема вам достаточно лишь проехать по нему параллельными галсами, все остальное прибор сделает за вас. Причем эта функция есть даже у самого младшего представителя линейки, цена которого не превышает 15000 рублей. Но давайте по порядку.

Приборы серии Garmin Striker Plus представляют из себя так называемые GPS-эхолоты. В них совмещены эхолот и простейший GPS-приемник вроде Etrex 10, не поддерживающий картографию. Это значит, что на странице карты вы будете видеть только свое положение, треки, маршрутные точки и маршруты. Вы сможете отметить маршрутной точкой свое местоположение, место спуска лодки на воду, любую корягу на дне, но никакой карты, кроме самостоятельно нарисованной карты глубин, вы не увидите, и загрузить никакую карту в Garmin Striker Plus не получится. В этом приборы серии Garmin Striker Plus уступают полноценным эхолотам-картплоттерам, которые позволяют загружать в себя карты, но и стоят Striker Plus существенно дешевле! Память всех представителей серии позволяет хранить до 8000 кв.км. самостоятельно отрисованных карт с интервалом между изобатами до 30 см.

В серии 6 приборов: Garmin Striker Plus 4, Striker Plus 4dv (или cv), Striker Plus 5dv (или cv), Striker Plus 7dv (или cv), Striker Plus 7sv и (расширение серии!) Striker Plus 9sv. У всех приборов кнопочное управление, диапазон питания 10-20 В постоянного тока, в комплект входит кабель питания и передачи данных по NMEA0183, датчик с крепежом на транец и на троллинговый мотор, подставка, предохранитель, документация, у всех них полностью водонепроницаемый корпус (IPX7), у всех цветной дисплей с регулируемой светодиодной подсветкой, у всех CHIRP на лучах нижнего и бокового сканирования (CHIRP на лучах классического эхолота не поддерживается стандартным датчиком), у всех можно вывести на экран скорость, глубину, температуру воды, напряжение аккумулятора и множество других данных, все имеют автоматическую настройку шумоподавления, A-scope, Fish ID и т.д. Это у них общее. А теперь давайте пройдемся по каждому представителю линейки, от самого бюджетного, до топового, и посмотрим, чем они отличаются.

Дополнение от 08.2018. Вот ссылка на видео, в котором сделана попытка сравнения Garmin Striker 7sv со старым датчиком и Garmin Striker Plus 7sv с новым датчиком. К сожалению, сравнение датчиков получилось не совсем корректное, так как сами приборы все-таки разные, настройки у них тоже разные, но зритель может составить собственное суждение о различиях датчиков. На наш взгляд они несущественны.

Самый бюджетный представитель линейки Striker Plus:

GARMIN STRIKER PLUS 9SV – премиальная версия

GARMIN STRIKER PLUS 9SV

Все технические параметры аналогичны тем, что мы указали выше. Однако величина дисплея у прибора 9SV составляет целых девять дюймов по диагонали. Уровень разрешения остался прежним.

Мы можем порекомендовать эхолот премиальной версии рыбакам с плохим зрением, а также владельцам катеров и яхт. В общем, всем тем, кто станет наблюдать за картинкой с расстояния в 1,5-2 метра.

Технические параметры:

Классический эхолот с двумя лучами, технологией CHIRP, 20°/60°,77-200 кГц. Нижнее сканирование присутствует. Частоты 455-800°, дальность обзора приблизительно 80 метров. При боковом сканировании дальность обзора до 80 метров на каждую сторону, частоты 455-800°;

Питание при токе 12 В – 0,75 А;

  • Навигация: частота 1 Герц, 5000 маршрутных точек, создание карт глубины в режиме онлайн QuickDraw Contours;
  • Цветной 9-дюймовый экран с горизонтальной ориентацией, разрешение 480 на 800 точек.

Выбор эхолота за вами. Мы уверены, что какой бы вариант вы ни предпочли, GARMIN STRIKER PLUS вас не разочарует.

Общая информация о продукте

Модели линейки Гармин Стрикер Плюс относятся к категории так называемых GPS эхолотов. В оборудовании объединены функциональные возможности нескольких приборов:

  • Эхолота;
  • Простейшего приемника спутниковой навигации, типа Etrex-10 без поддержки картографии.

Используя эхолот такого вида, вы сможете наблюдать на странице карты лишь свои маршруты, его точки, треки и месторасположение. Вы можете фиксировать маршрутными точками все коряги со дна (даже располагающиеся в боковом обзоре в стороне), место спуска плавучего средства на воду, текущую зону нахождения лодки.

Однако никаких карт, помимо лично выполненных изображений глубин водоема, вы не получите. Более того, загрузка таких карт в эхолот от Гармин также окажется невозможной. Отметим, что в этом плане модели серии Garmin Striker Plus проигрывают полноценным версиям картплоттеров, дающих возможность загрузки карт.

Однако не забывайте о том, что стоимость приборов Striker Plus значительно ниже. Встроенная память техники даст вам возможность хранения до 8 тысяч квадратных километров самостоятельно нарисованных карт с интервалами между изобатами до 30 сантиметров.

Коллекция Garmin Striker Plus представлена в шести вариациях:

  1. Garmin Striker Plus 4
  2. Striker Plus 7sv
  3. 7dv (или cv).
  4. 5dv (или cv).
  5. 4dv (или cv).
  6. Striker Plus 9sv

У каждого продукта собственные особенности, преимущества и слабые стороны. Поэтому перед тем, как сделать окончательный выбор, вам необходимо внимательно изучить их техническое описание и сравнить параметры.

Впрочем, есть и характерные особенности:

  • Наличие A-scope, Fish ID, опции автоматической настройки шумоподавления;
  • Наличие CHIRP на каждом луче. Возможность вывода на дисплей информации о напряжении АКБ, температуре воды в водоеме, глубине участка, скорости передвижения лодки;
  • Полноцветные экраны с регулируемой светодиодной подсветкой;
  • Водонепроницаемое исполнение (уровень IPX7);
  • Наличие предохранителя, подставки, официальной гарантии производителя, датчиками с крепежом на троллинговый двигатель или на транец;
  • Диапазон электропитания 10-20 Вольт постоянного тока;
  • Кнопочная система управления.

В наборе с самим устройством вы найдете кабель электропитания и передачи информации по NMEA0183.

Если вы не знаете, какой вариант предпочесть, ознакомьтесь с нашим обзором. Мы рассмотрим особенности каждой модели серии, начиная от самой недорогой и заканчивая премиальной.

Информация для справки

Читая обзор, не забывайте об обозначениях:

  • SideVü или sv – это показатель бокового обзора;
  • CV – ClearVü или dv – DownVü – показатели нижнего обзора.

Напоминаем, что для рынков Америки и Европейских стран нижний обзор обозначается различными буквами: dv – для Европы и cv – для Штатов. Конструкция датчиков будет несколько различная, стоимость первой будет выше, чем второй.

С другой стороны, отличий на демонстрируемых датчиками dv и cv картинках на экранах не обнаружил никто. Причина разработки версии cv заключается в патентных исках от концерна Lowrance.

Как работает эхолот

Эти приборы были разработаны в Англии вовремя войны для отслеживания немецких подводных лодок.

Он работает следующим образом: электрические импульсы преобразуются в звуковые сигналы и излучаются в направление ко дну водоема. Отражаясь от его поверхности, они возвращаются обратно и попадают на антенны приемника. Поскольку время прохождения сигналов изменяется в зависимости от пройденного расстояния, на экране прибора отражается рельеф дна, различные затопленные предметы, затопленные деревья. Точно так же происходит отражение от рыб, находящихся в зоне действия прибора. На экране они отображаются в виде дужек.

На экране локатора отображается рельеф дна и искомая рыба

Поскольку частота импульсов большая, на экране они сливаются и представляют собой непрерывные линии, отображающие форму рельефа дна и находящихся на нем предметов, а также живых объектов в толще воды.

Чаще всего в излучателе используются частота 192 кГц. Но встречаются и устройства с параметром 50 кГц. Обе они соответствуют волнам слышимого диапазона, но не воздействуют отпугивающе ни на один живой объект, включая человека и рыб.

Описание и характеристика модельного ряда эхолотов Garmin Striker (Гармин Страйк)

Каждый серьезный рыбак подтвердит, что Garmin стало нарицательным именем при выборе эхолота. Эхолоты Garmin Striker отличаются множеством функций и комбинаций, которые не только облегчают поиск рыбы, но и приносят удовольствие от рыболовного процесса, наделяя водное путешествие безопасностью, поскольку информируют об уровне глубины и рисках для лодки.

Удобно, что линейка эхолотов Garmin Striker (Гармин Страйк) начинается от бюджетных моделей и заканчивается более элитными вариантами более сложных в техническом плане искателей рыб. От того, сколько вы хотите потратить и какими технологиями обладать на водоеме, будет зависеть выбранный электронный помощник для рыбалки.

Многие из моделей эхолотов сочетают в себе традиционный сонар, оснащенный технологией обзора глубины и боковой окружности. Garmin Striker оборудованы GPS приемниками для эксплуатации в пресном водоеме, рыбалке в узких устьях рек, прибрежном рыболовном промысле, а также с использованием надувных ПВХ лодок и байдарок.

Серия Striker имеет четкие, яркие и хорошо читаемые под бликами солнца цветные дисплеи с современным, прочным дизайном и клавишным интерфейсом. Такие модели подходят для использования в условиях активной рыбалки на море. Благодаря гидролокатору CHIRP от Garmin можно определить количество рыбы в водоеме с более точным результатом, чем у прочих сонаров. Гидролокатор помогает определить не только, сколько поблизости рыб, но и какого она размера. Согласитесь, это очень удобно для серьезного подхода к рыбалке.

Для активных рыболовов, которые хотят получить максимум информации о том, что происходит под лодкой, Garmin Striker дает практически фотографическое изображение подводного мира с подробным представлением структуры как в пресной, так и соленой воде. В более крупных моделях Striker имеется сканирующий гидролокатор бокового обзора. Эта опция удобна тем, что стремится лицезреть добычу, плавающую до 200 метров по горизонтальной окружности.

Несмотря на встроенную GPS антенну, все эхолоты Garmin Striker (Гармин Страйк) снабжены картой путевых точек. С ее помощью можно быстро отметить место клева и переместиться к излюбленному месту для рыбалки. При компанейской рыбной ловле опция позволяет обмениваться данными путевых точек между несколькими пользователями этих эхолотов.

Абсолютно у всех рыбоискателей эхолотов Garmin Striker (Гармин Страйк) имеются:

  • датчики;
  • кронштейны для транца;
  • крепление для двигателя.

Гибкие варианты монтажа наделяют конструкцию эхолота возможностью поворачиваться, наклоняться и принимать необходимую для лучшего обзора позу.

Эхолот Garmin Striker прошел уже достаточно большой путь в три десятка лет в линейке GPS устройств. За этот путь рыбоискатели стали практичным приспособлением для рыболова.

Необходимо отметить, что эхолот Garmin Striker может похвастаться надежностью и безопасностью эксплуатации. Так, когда рыбак наплывает на затопленный лес, то может изучить состояние дна и уровень глубины с помощью GPS системы, оптимизировав свой поиск рыбы.

Garmin также акцентирует внимание на эхолотах Striker, как износоустойчивых моделях, выдерживающих суровую морскую эксплуатацию. Окинув взглядом всю линейку эхолотов рыбоискателей Garmin Striker, можно сделать вывод, что основное отличие между ними – это разные размеры экрана

Большие экраны удобны просмотром изображаемых данных

Также немаловажно разрешение, частота и мощность гаджета. Garmin Striker поставляются с настраиваемой частотой

Эта опция дает пользователям выбор, в какой глубине использовать эхолот

Окинув взглядом всю линейку эхолотов рыбоискателей Garmin Striker, можно сделать вывод, что основное отличие между ними – это разные размеры экрана. Большие экраны удобны просмотром изображаемых данных

Также немаловажно разрешение, частота и мощность гаджета. Garmin Striker поставляются с настраиваемой частотой

Эта опция дает пользователям выбор, в какой глубине использовать эхолот.

Гармин Страйкер 5 DV

Отличие приборов этой модели заключается в его способности работать одновременно на нескольких частотах при включении функции ЧИРП. При этом изображение на экране становится более четким с увеличенной четкостью отображения целей.

Режим DovnVu применяется для изучения структуры, рельефа дна и характера донной растительности. Использование этих двух функций одновременно дает практически фотографическое изображения дна.

Эта модель сонара оснащается пятидюймовым экраном высокой четкости с разрешением 800х500 пикселей. В режиме его разделения возможна работа сонара GPS одновременно. Всего экран может быть разделен на три окна и одновременно показывать картинки с использованием нескольких функций.

При использовании функции A-Skope прибор дает картинку в вертикальной развертке, одновременно используется и круговой обзор. Флэшер используется при ловле на одной фиксированной точке, особенно он удобен на зимней рыбалке.

Встроенный приемник GPS позволяет решать навигационные задачи, а также определять скорость передвижения. Прибор этой модели наделен рядом положительных качеств, в том числе:

  • встроенный приемник GPS;
  • обширный частотный диапазон;
  • поддержка CHIRP и DOVNVU.

В то же время сонары серии 5dv/cv характерны и отдельными недостатками, основным из которых является ограниченный функционал GPS.

Описание эхолота

В продажу гидролокатор поступает в небольшой картонной коробке, в которой находятся сам прибор, поворотно-наклонный крепеж для эхолота, провод для подключения питания, сонар GT20-TM, крепление датчика к транцу лодки и инструкция по эксплуатации на русском языке. На упаковке напечатано фото прибора и основные технические характеристики.

Корпус эхолота сделан из черного ударопрочного пластика. На лицевой стороне находится цветной экран HVGA с диагональю три с половиной дюйма (87 мм) и разрешением 320 на 480 точек. Экран хорошо виден днем, встроенная подсветка облегчает использование прибора в сумерки и ночью. При желании пользователь может разделить экран пополам, выводя на него разные режимы эхолокации. Ниже экрана находится четырехпозиционный джойстик и пять кнопок управления прибором.

Прибор изготовлен по военному стандарту влагозащищенности IPX7, ему не страшно погружение в воду на полчаса. Габаритные размеры эхолота составляют: длина 151 мм, ширина 92 мм, толщина 43 мм. Вес прибора 230 грамм.

Эхолот работает совместно с многолучевым датчиком Garmin 20, поддерживающим технологию CHIP. Основной луч сканирует водное пространство на частоте 77/200 кГц, дополнительный по технологии CHIP сканирует дно на частоте 455/800 кГц. Оба датчика излучают мощность 300 Вт, сканируя водные объекты на глубине до 225 метров.

В эхолоте Garmin Striker 4cv встроен навигационный модуль. Во время движения прибор ведет запись трека, определяет скорость и направление движения судна. Впоследствии рыболов может повторить записанный в память прибора маршрут или выйти к отмеченным уловистым точкам напрямую.

GARMIN STRIKER PLUS 4CV – современное решение по доступной цене

Стоимость предложения, по сравнению с обычной четверкой, на 25-30 процентов выше. Однако эти деньги вам предлагается отдать не просто так, а за нижний обзор. Вы сможете наблюдать на дисплее любые ветки и коряги, под которыми находится ваше плавучее средство. В стайке рыб вы сможете пересчитать каждую особ.

Мы можем порекомендовать версию 4CV тем рыбакам, которые постоянно ищут локальные зоны стоянки рыб. Во всех остальных отношениях этот прибор практически неотличим от младшего собрата.

Классический эхолот с двумя лучами, технологией CHIRP, 20°/60°,77-200 кГц. Нижнее сканирование присутствует. Частоты 455-800°, дальность обзора приблизительно 80 метров. Работает на глубине до полутысячи метров;

Питание при токе 12 В – 0,35 А;

Навигация: частота 1 Герц, 5000 маршрутных точек, создание карт глубины в режиме онлайн QuickDraw Contours;

Цветной 4,3-дюймовый экран с вертикальной ориентацией, разрешение 272 на 480.

Видео-обзор:

https://youtube.com/watch?v=Gt6Pb7WVcW0

Garmin Striker 4 Worldwide

Эта модель наиболее популярна и удобна в применении, поскольку снабжена еще и GPS-приемником. Управление прибором производится с удобной клавиатуры. С эхолотом страйкер 4 поиск стоянок рыбы становится простым и увлекательным занятием, после которого успешная рыбалка становится реальностью. Имеется возможность запомнить нужные слипы и доки, чтобы впоследствии вернуться к перспективным местам лова. Имеется возможность изменить масштаб изображения без перерыва его подачи.

Эхолот для поиска косяков рыбы оснащается трансдьюсером CHIRP 77/220, повышающим четкость отображения рыб и подводных объектов.

В отличие от иных приборов для поиска рыбы, эхолоты страйкер оснащаются достаточно мощным приемником GPS, обеспечивающим точное определение места расположения. При прокрутке изображений в обратном направлении предусмотрена функция запоминания координат перспективных мест.

Конструкция указанного эхолота имеет много дополнительных функций, повышающих удобство пользования прибором. Для устройств, продающихся в России, предусмотрена инструкция по применению на русском языке, где описано, как правильно настроить прибор и эффективно его использовать.

Тесты и сравнения

У Striker 4 от фирмы Garmin не так много конкурентов. Примерно в той же ценовой категории находится только 2 эхолота, оснащенных сканирующим сонаром и системой спутниковой навигации GPS.

Это Lowrence Hook 4 и Raymarine Dragonfly-4 PRO.

Главное преимущество конкурентов над Striker 4 — возможность работы с картами. Однако подробные схемы местности придется приобретать отдельно, что совсем не дешево.

Например, детализированная карта Онежского озера (нередко сомнительного качества) для Lowrence будет стоить примерно 11 тыс. рублей.

По размеру дисплея Garmin несколько уступает: 3,5″ против 4,3″ у конкурентов. При этом разрешение экрана у всех трех моделей примерно одинаковое.

По качеству сонаров представленные устройства тоже сопоставимы. Raymarine рекламирует качество картинки сканера своего эхолота, но его точные характеристики нигде не указаны.

Все 3 модели оснащены GPS. Среди интерфейсов обмена данными у конкурентов Garmin есть слот microSD. Raymarine также оснащен Wi-Fi. Однако он пригоден только для одного действия: вывести картинку с дисплея сонара на экран смартфона.

Что касается цены, то здесь преимущество у Striker 4. В России она составляет примерно 16 тыс. рублей. Lowrance стоит около 21 тыс. рублей, а Raymarine — 22 тыс.

Таким образом, можно смело рекомендовать устройство от Garmin всем, кому не важна картография.

Отклики об устройстве большей частью положительные.

Пользователям нравится высокое качество картинки, информационная многофункциональность сонара, возможность фиксировать лучшие точки для ловли и прокладывать к ним маршруты.

В условиях долгой зимы особенно удобен встроенный флешер для подледной рыбалки.

Негативные отзывы связаны прежде всего с отсутствием поддержки использования карт. Другая претензия к устройству — небольшие габариты дисплея. За счет высокого разрешения вся информация на экране отображается четко.

Но в случае, если требуется дисплей большего размера, придется доплатить дополнительно 5-8 тыс. рублей за модель более высокой ценовой категории.

Как работает эхолот

Принцип работы эхолота Garmin Striker 4cv не отличается от аналогичных приборов выпускаемых другими фирмами. Во время работы датчик прибора выпускает в воду импульсы на ультразвуковой частоте. Волна импульса хорошо распространяется в воде, отражается от дна, водной растительности, затонувших деревьев и возвращается обратно . Эхолот высчитывает разницу между импульсами, по времени нахождения сигнала в воде рассчитывает расстояние между датчиком и находящимися в воде предметами. Полученный результат эхолот в виде графического изображения выводит на экран. Получив информацию о рельефе дна, наличию ям, коряг или подводных кустов рыболов может обнаружить место где стоит хищная или мирная рыба.

Первоначальная настройка

После первого включения пользователю предоставляется выбор языка для интерфейса. Это сделано в виде компактной таблицы, где нужно выбрать подходящее значение.

Движения указателя осуществляется с использованием клавиш со стрелками. После нажатия кнопки ввода, которая расположена рядом с ними, будет установлен нужный язык.

Далее нужно выбрать 12-ти или 24-часовой формат времени, а также указать свой часовой пояс. После этого пользователю предстоит установить точное время. После этого первоначальная настройка будет завершена, а для пользователя станет доступным главное меню.

Боковые лучи Garmin Striker 7sv

С боковым сканированием можно рыбачить совсем иначе. Именно, когда ты начинаешь понимать, что находиться вокруг тебя, а не только под тобой, когда можешь видеть отдельно лежащие на дне предметы, к которым может быть привязана рыба, открывается возможность ловить рыбу не по площади, а точечно. У данного прибора есть очень полезная функция, а именно возможность с помощью клавиш стрелок откатывать увиденное на экране назад и ставить точку над тем предметом, который мы хотим обловить. Дальше мы просто открываем режим навигации, подходим к этой точке на расстояние 20-25 метров, делаем заброс, ощущаем поклевку и вываживаем рыбу. Классический пример работы с режимом SideVu в эхолоте Garmin Striker 7sv.

Еще одним примером работы с боковым сканированием, является работа по длинным прибрежным свалам. Проходя вдоль свала, на экране со стороны берега мы видим его структуру: впадины и выпуклости

Именно на необычных местах, таких, как изгибы, стоит концентрировать свое внимание. Как правило, там держится рыба.

Характеристики эхолота

Диагональ экрана устройства достигает 4,3 дюймов. Устройство оснащено навигатором GPS для определения местонахождения, фиксации маршрутных точек, отображения скорости лодки. Карты дна создаются программой Quickdraw Contours, способной хранить свыше 8000 м2.


Гармин

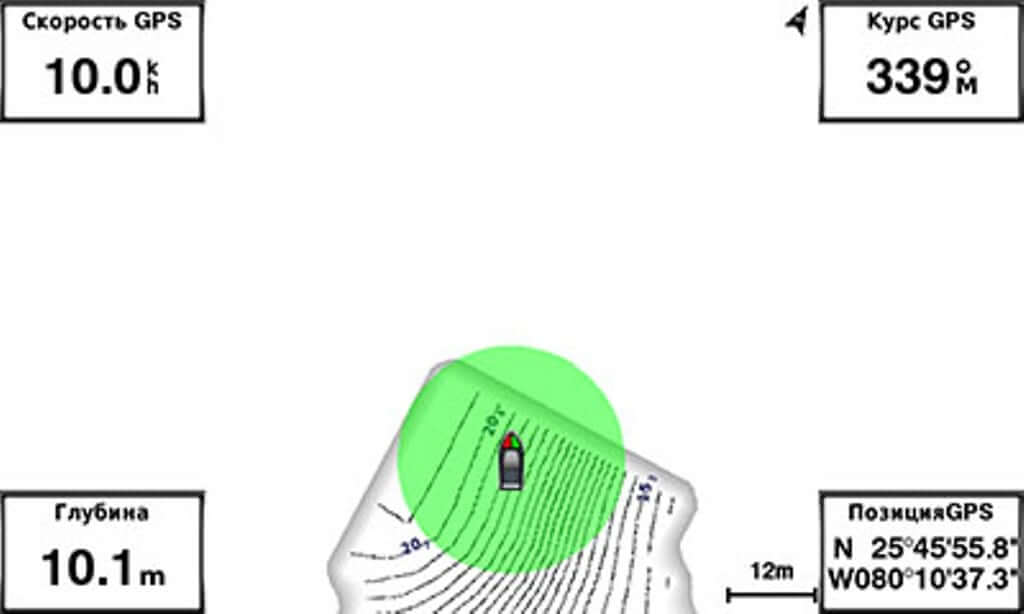

Контуры Garmin Quickdraw

Функция формирования собственных карт Quickdraw работает на базе данных GPS и сонара. С ее помощью отображаются контуры дна водоема (озера, реки, канала). Функциональные возможности позволяют записать в формате HD карту глубины тех мест, по которым рыбак  перемещается.

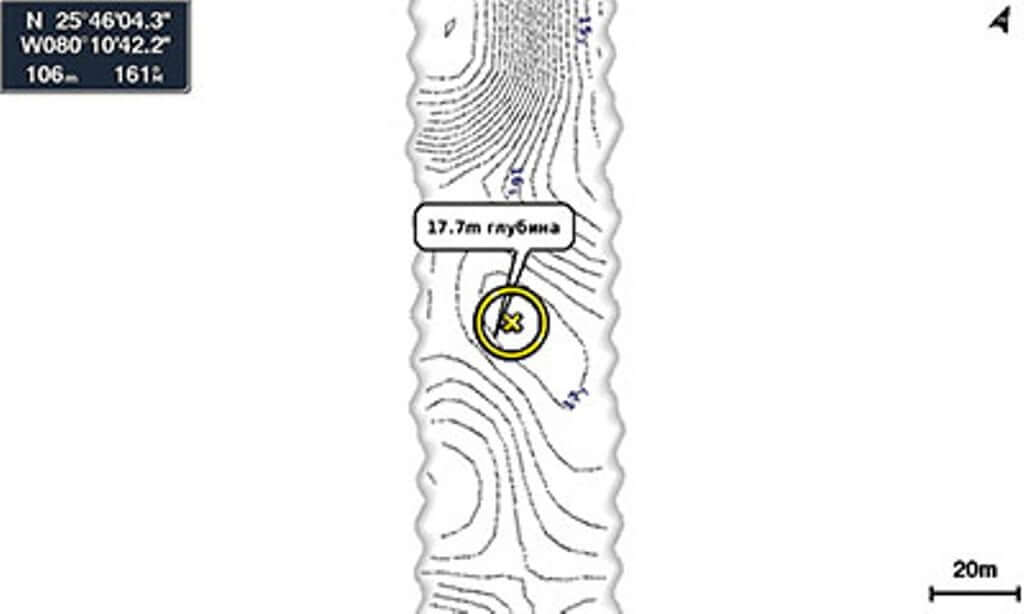

Глубины

Карты создаются самостоятельно, то есть можно наблюдать исключительно свои маршруты с изобатами шагов 30 см. Они могут фиксировать и хранится в памяти прибора. Такой подход очень удобен, поскольку большинство стандартных карт не отражают реальный подводный рельеф. Высокая детализация изображения позволяет видеть даже самые мельчайшие очертания дна, включая потонувшие коряги или камни, с отображением глубины залегания.


Показания

Программа Garmin Quickdraw Contours

ПО Garmin Quickdraw Contours является бесплатным. Чтобы пользоваться программой, не нужно обладать какими-либо специальными знаниями. Простота заключается в том, что рыбаку практически не нужно ничего делать. Пока он ловит рыбу, ПО само создает карту. Оно совместимо с любыми трансдьюсерами Гармин технологии CHIRP или NMEA, сонаром HD. Если на борту есть несколько сонаров, программа выбирает в автоматическом режиме оптимальное устройство.


Картография

CHIRP Sonar Clarity

Эхолот Garmin Striker Plus 4  подтверждает предельную четкость и детализацию изображения. Сонары Clarity разработаны на базе технологии CHIRP. Это позволяет обеспечить разделение мельчайших целей, равно рыбы от водорослей на различной глубине (до 579 м).

Базовый преобразователь сонара работает на четырех частотах 50/77/83/200кГц. Он обеспечивает передачу данных не только на траллинге, равно во время перемещения лодки на скорости до 30 км/час. CHIRP Sonar Clarity оснащен режимом Flasher, который используется для зимней рыбалки. На глубине доступна функция подавления шума, что обеспечивает возможность интерпретации картины под лодкой.


Настройка прибора

Рыба отображается на ярком дисплее в виде специфических символов.

GPS эхолот

Эхолот GARMIN оснащен GPS-плоттером, однако система не работает на базе встроенных карт. Высокочувствительный датчик отображает координаты нахождения лодки, отмеченной путевой точки (в памяти могут храниться до 5000 точек), скорости передвижения. Таким образом, можно скорректировать стремительность тралления в зависимости от свойств или типа блесны.

С помощью GPS приемника с частотой 1 Гц рыбак может отметить различные объекты как место удачной ловли, причалы, доки, сваи, различные интересующие объекты, которые расположены под водой. Кроме того, рыбопоисковый прибор имеет функцию записи или создания маршрута.

Возможности использования

Нормальный прибор такого назначения должен обладать четырьмя основными качествами:

  • мощным передатчиком импульсов;
  • эффективным устройством преобразования электрических импульсов в звуковую волну;
  • надежным устройством для приема отраженных сигналов;
  • дисплей с высоким разрешением.

Всеми перечисленными качествами в полной мере обладают эхолоты Гармин Страйкер 4.

Повышенная мощность передатчика увеличивает «дальнобойность» прибора, позволяя видеть отчетливо изображение вплоть до больших глубин.


Отображение «кормового стола» на экране эхолота Гармин

Преобразователь сигналов должен объективно отражать картину перед собой, но и обеспечивать показ мелких деталей, вплоть до мальков рыб. Кроме того, предусматривается и подача звукового сигнала.

Приемник должен различать самые разные по силе сигналы и разделять в четком изображении даже расположенные рядом крупные предметы, разделяя их и передавая на дисплей.

Дисплей должен обладать высоким разрешением в отражении вертикальных пикселей и высокую контрастность для отображения наиболее четкой картинки подводного мира в исследуемом месте. Это позволяет в полной мере отображать дуги рыб и структуру дна в месте нахождения.

Картплоттеры Garmin с эхолотом

Garmin Striker 4 Worldwide

Эта модель наиболее популярна и удобна в применении, поскольку снабжена еще и GPS-приемником. Управление прибором производится с удобной клавиатуры. С эхолотом страйкер 4 поиск стоянок рыбы становится простым и увлекательным занятием, после которого успешная рыбалка становится реальностью. Имеется возможность запомнить нужные слипы и доки, чтобы впоследствии вернуться к перспективным местам лова. Имеется возможность изменить масштаб изображения без перерыва его подачи.

Эхолот для поиска косяков рыбы оснащается трансдьюсером CHIRP 77/220, повышающим четкость отображения рыб и подводных объектов.

В отличие от иных приборов для поиска рыбы, эхолоты страйкер оснащаются достаточно мощным приемником GPS, обеспечивающим точное определение места расположения. При прокрутке изображений в обратном направлении предусмотрена функция запоминания координат перспективных мест.

Конструкция указанного эхолота имеет много дополнительных функций, повышающих удобство пользования прибором. Для устройств, продающихся в России, предусмотрена инструкция по применению на русском языке, где описано, как правильно настроить прибор и эффективно его использовать.
