Транцы на лодку (надувную или ПВХ)

Транец на лодку своими руками

На самом деле конструкция транца не отличается особой сложностью, поэтому её можно изготовить и самостоятельно. Для этого понадобятся фанера, металлический каркас, несколько креплений и защёлок, которые можно легко найти и заказать в интернете. Для замены штатного крепления транца подойдут крепления леера. Защёлки для вёсел найти также не проблема.

Для начала приклеиваем защёлки для весел . Надуваем лодку и подбираем наиболее подходящее место для защёлок. Располагаться они должны таким образом, чтобы пристёгнутые весла не помешали нормальной работе мотора.

Кроме того, стоит позаботиться и о том, чтобы в будущем вы могли легко отстёгивать весла и без каких-либо неудобств продолжать движение уже с их помощью. После выбора лучшего места для защёлок отмечаем его ручкой или маркером.

Далее сдуваем лодку, находим отмеченное место и расправляем его на ровной поверхности. Очищаем место предстоящей склейки от загрязнений и обезжириваем его растворителем. Берём высококачественный клей (лучше использовать тот, который находится в ремонтном комплекте судна) и аккуратно наносим тонкий слой на поверхности, которые будем склеивать; используем для этого обычную кисточку.

После того, как клей немного подсохнет (примерно через 10-15 минут) повторяем ту же процедуру и оставляем клей подсыхать ещё на 5 минут. Далее начинаем уже саму склейку. Для этого накладываем смазанные поверхности друг на друга так, чтобы в промежутке не оставалось ни малейшего пузырька воздуха. Прижав поверхности тяжёлым предметом, оставляем их где-то на сутки. Аналогичные процедуры проводим и с другим бортом судна.

Для создания металлического каркаса понадобится сварка. За образец для каркаса можно взять заводской транец, по желанию внести свои изменения в размер. Когда каркас будет готов, можно приступить к закреплению креплений для транца. Крепления устанавливаются так же, как и защёлки: сначала отмечаем ручкой нужные места, клеим и ждём примерно сутки.

После того, как верхние и нижние крепления будут приклеены, можно приступить и к изготовлению деревянного элемента из фанеры. Толщина фанеры подбирается индивидуально с учётом особенностей каркаса и используемого мотора. Вырезаем фрагмент нужных пропорций, обрабатываем его края напильником, обрабатываем саму поверхность и красим.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

  • бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
  • металлический прут сечением 10 мм для изготовления каркаса;
  • специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
  • наждачная бумага;
  • растворитель;
  • дрель и инструменты для работы с металлом;
  • сварочный аппарат;
  • покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3. Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

  • Фанерной пластины с водоотталкивающим покрытием;
  • Металлического каркаса;
  • Крепежных дуг;
  • Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена. Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур

Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Возможно будет интересно: Одноместная лодка ПВХ — рейтинг моделей, советы по выбору, нюансы эксплуатации Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей. Пластиковый навесной транец для ПВХ лодки

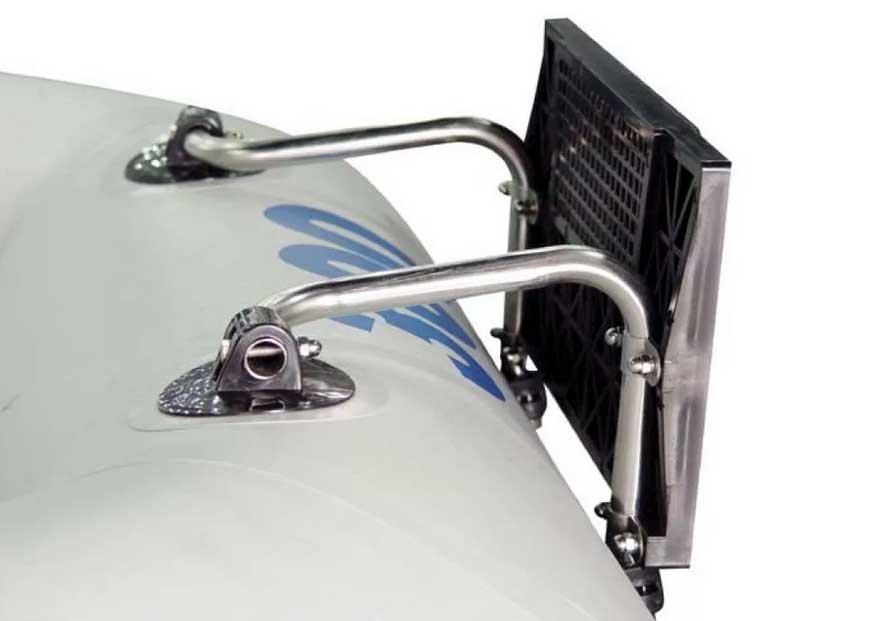

Пластиковый навесной транец для ПВХ лодки

Критерии выбора

На данный момент потенциальному покупателю доступен более чем широкий ассортимент приспособлений для установки лодочных моторов и различного оборудования. В таком разнообразии новичкам, как правило, довольно сложно разобраться, и поэтому лучше прислушиваться к рекомендациям опытных специалистов. При этом в любом случае необходимо искать оптимальное соотношение цены транца и его качества. Бывалые владельцы плавательных средств советуют не экономить на описываемом конструктивном элементе.

Несмотря на внешнее сходство, транцы для лодок отличаются друг от друга по целому ряду параметров. Речь идет о качестве, используемых материалах, эксплуатационных показателях и производителе. Как показывает практика, приобретение слишком дешевых устройств может привести к крайне негативным последствиям. При повреждении самого транца или его креплений повышается риск повредить саму лодку винтом или утопить подвесной мотор.

Выбирая приспособление, следует принимать во внимание, что оно должно выдерживать определенные нагрузки, включая повышенную вибрацию. Она, в свою очередь, приводит к постепенному ослаблению крепежных элементов

По этой причине важно учитывать качество как самого устройства, так и крепежа

Одним из ключевых критериев выбора являются габариты транца

По этой причине важно учитывать качество как самого устройства, так и крепежа. Одним из ключевых критериев выбора являются габариты транца. Существует единая система стандартов

В соответствии с действующими нормами выпускаются приспособления следующих типов:

Существует единая система стандартов. В соответствии с действующими нормами выпускаются приспособления следующих типов:

  • S – высотой 381 для надувных лодок из ПВХ;
  • L – высотой 508 мм для катеров;
  • XL – высотой 635 мм для крупногабаритных яхт.

В процессе выбора и покупки требуется учитывать также и толщину конструкции. Этот параметр должен соответствовать мощности лодочного мотора, который планируется использовать. Еще одним важным моментом будет угол наклона транца

Помимо всего уже перечисленного, рекомендуется обратить внимание на целостность всей конструкции и отсутствие повреждений

Заводские транцы для ПВХ лодок и их производители

Если судить по отзывам пользователей, то больше всего внимания заслуживают заводские изделия следующих компаний.

Altair – питерский производитель ПВХ лодок и сопутствующих аксессуаров. Популярностью пользуется одноименный складной транец, который производитель продает всего за 1 000 рублей. Владельцы отмечают, что устройство вполне удобное и надежное.

Адмирал – знаменитая в среде водомоторников фирма из Санкт-Петербурга. От «Адмирала» чаще всего в магазинах можно встретить транец на резиновую лодку, способный выдерживать моторы мощностью до 3,5 л.с. Прибор изготовлен из ударопрочного пластика и металлических кроштейнов, легко монтируется и также быстро при необходимости снимается. Цена вопроса – 1 200 рублей.

ProfMarine – эта компания выпускает транец под моторы до 6 л.с. Пластина фанерная, крепления выполнены из нержавеющей стали. Стоимость изделия 1 500 рублей

Важно отметить, что транец ProfMarine поставляется без рым (бобышек), т.к. они изначально предусмотрены в конструкции ПВХ лодок данного производителя. Если же вы хотите поставить такой транец на лодку другой фирмы, то придется приобретать рымы отдельно

Если же вы хотите поставить такой транец на лодку другой фирмы, то придется приобретать рымы отдельно.

Sea-Pro – китайские разработчики, занимающиеся выпуском лодок, моторов, аксессуаров и комплектующих. Ассортимент транцев велик, и разброс по ценам, соответственно тоже. Можно купить бюджетный вариант мотор Sea-Pro за 1 700 рублей, а можно и выносной регулируемый транец для высокомощных моторов за 27 000 рублей.

Вообще, выбор транцев довольно большой, т.к. подобные изделия выпускают и малоизвестные фирмы

Впрочем, бренд не самое важное: главное, чтобы транец был прочный и мотор на нем размещался удобно. Также заметим, что от производственного брака не застрахованы и именитые компании, поэтому при покупке тщательно проверьте изделие на предмет повреждений, трещин и сколов. Даже небольшой изъян может сильно сказаться на надежности и безопасности эксплуатации устройства

Даже небольшой изъян может сильно сказаться на надежности и безопасности эксплуатации устройства.

И, наконец, не забывайте, что не единым заводским производством жива судостроительная отрасль. В среде водомоторников очень часты самоделки, и транец для лодки здесь совсем не исключение. Рассмотрим, как воспользоваться этой возможностью и изготовить моторное крепление самостоятельно.

Изготовление

Как уже говорилось, доска изготавливается из фанеры или пластика.

Для этого:

  1. выпиливается прямоугольник или прямоугольники требуемого размера;
  2. производится склеивание;
  3. после высыхания обрабатываются углы – зачищаются от сколов и заусениц, затираются наждачной бумагой, пропитываются водоотталкивающим лаком;
  4. размечаются места соединения с дугами, просверливаются отверстия;
  5. проводится дополнительная обработка внутренних поверхностей отверстий – отверстия шлифуются и пропитываются лаком;
  6. производится окончательное окрашивание лаком или краской, просушивается до окончательного высыхания.

Изготовление дуг производится следующим образом:

  1. отрезаются по размерам заготовки;
  2. производится сваривание дуг между собой для получения жесткой конструкции;
  3. привариваются пластины с отверстиями для крепления болтов или заклепок;
  4. обрабатываются торцы, сварочные швы, зачищается металл для покраски;
  5. производится грунтование и окончательная покраска.

Читайте Ловля плотвы на мормышку и выбор приманки

Совет: грунтование металлического каркаса рекомендуется производить железным суриком, а окрашивание молотковой эмалью.

Приклеивание лееров или рым производится на заранее размеченные места в соответствии с технологией ремонта ПВХ лодок:

  1. размечаются места крепления на лодке;
  2. производится обезжиривание склеиваемых поверхностей;
  3. наносится на обе поверхности небольшой слой клея, и после непродолжительного времени высыхания склеиваемые поверхности прижимаются друг к другу;
  4. полученное соединение помещается под пресс и выдерживается до полного высыхания.

Разновидности лодочных тентов

Как уже упоминалось, существует целый ряд разновидностей подобных приспособлений, определяющих их функциональность. Обычно они классифицируются следующим образом:

  1. Транспортировочный тент необходим для обеспечения защиты лодки во время транспортировки, когда в нем отсутствуют пассажиры. Это обусловлено плотным обтягиванием лодки, поэтому в нее помещается ограниченное количество вещей, однако они полностью защищены от погодных условий. Пользоваться данной разновидностью можно при нахождении плавательного средства в прицепе автомобиля или его ручного перемещения по береговой линии.
  2. Ходовой тент является не менее востребованной и необходимой разновидностью, которая служит для обеспечения уюта и защиты пассажиров в процессе эксплуатации плавательного средства. Обычно его используют, если планируется провести продолжительное время в лодки, поэтому данное приспособление наиболее актуально во время рыбной ловли или при ночевках на воде.Современные модели оснащаются молниями, которые позволяют создавать небольшой шатер, обеспечивающий надежную защиту не только от погодных условий и водных брызг, но и от насекомых.  Такое приспособление является абсолютно безопасным, поскольку даже при сильных порывах ветра ширина лодки не позволяет ее перевернуть, но иногда возникает риск срыва тента, после чего его может унести по направлению ветра. Существуют модификации и более простые модели, которые представляют собой крышу, изготовленную из ПВХ, располагающуюся горизонтально относительно каркаса и не обладающую боковыми стенками.
  3. Носовые тенты используются для защиты пассажиров от сильных порывов ветра или брызг воды, которые возникают при движении плавательного средства. Приспособление надевается на носовую часть, создавая конструкцию, которая напоминает автомобильное ветровое стекло.Необходимо учитывать, что все подобные модели увеличивают показатели парусности лодки, благодаря созданию определенного сопротивления встречному потоку. Однако при достаточном опыте управления плавательными средствами или наличии мотора это не является большой проблемой.
  4. Стояночные тенты актуальны при длительном хранении плавательного средства в уличных условиях. Они обеспечивают защиту от негативного воздействия погодных условий как самой лодки, так и вещей, погруженных в нее.

https://youtube.com/watch?v=jEellDuLaX0

Процесс изготовления

Изготовить транцевые шасси в домашних условиях не составляет особого труда. Все, что может понадобиться, наверняка есть у каждого уважающего себя мужчины в гараже.

Есть масса известных несложных способов разместить на лодке транцевые колеса как с крепежом, так и не требующие традиционного крепления.

Один из самых простых способом и достаточно быстрых по времени это установка транцевых конструкций на небольшую лодку, сзади на баллонные ручки.

Для этого понадобятся пластиковая бочка, из которой будут вырезаться два основных элемента шириной по 20 см.

По краям бочки вырезаются специальные галстучки, которые будут выступать основой под крепеж. А непосредственно шасси будут установлены посередине каждой детали на четырех болтах из нержавеющей стали. Все отверстия должны быть в обязательном порядке залиты силиконом, в качестве герметика.

Конечно, каждый рыбак имеет авторские методы усовершенствования лодки, для этого, могут понадобиться различные дополнительные детали, установленные собственноручно, значительно сэкономят силы, время и денежные средства.

Также есть отличный вариант установка транцевых шасси на специальные кронштейны из нержавеющей стали. Она является наиболее практичной и простой из всех известных и недорогих.

Итак, для изготовления транцевых колес своими руками понадобятся:

  • труба квадратная 25*25*2 – 1,2 м;
  • труба круглая 20 мм, наружного Ǿ 17 мм и внутреннего Ǿ – 0,5 м;
  • труба круглая 23 мм (наружного диам.) 20,5 мм (внутреннего диам.) – 0,05 м;
  • пруток Ǿ 16 – 18 см;
  • Шайбы Ǿ 20 – 4 шт.;
  • Шайбы под болт м10 – 8 шт.;
  • Болт с гайкой м10 – 4 шт.;
  • Шплинты Ǿ 4 – 2 шт.;
  • Электрод 3,2 – 2 шт. для изготовления спицы-фиксаторов;
  • Заглушка мебельная 25*25 – 2 шт.;
  • Колеса 26*85 с игольчатыми подшипниками – 2 шт.;
  • Специальная грунтовка для металлических конструкций;
  • Специальная эмаль;
  • Прозрачный силикон;
  • Сверло Ǿ 20;
  • Сверло Ǿ 4;
  • Шлифкруг;
  • круг обрезной;
  • кисточка.

Итак, заранее подготовив все необходимое, можно смело переходить к изготовлению транцевых колес. Первоначально необходимо заготовить само колесико, к примеру, из обыкновенных колесиков от детского велосипеда или приобрести готовые.

Из подготовленных труб выполнить согласно чертежу основу кронштейна.

Некоторые стыки нужно будет сварить, так как будет большая нагрузка на остов и резьбовое соединение может не выдержать, для сварочных работ лучше пригласить специалиста, в арсенале которого есть специализированное оборудование.

Специальные вращающиеся пальцы, на которые будут посажены колеса, лучше всего заказать у токаря, который выполнит работу по ГОСТ с допусками и соответствующими посадками, под отверстие.

Читайте Что лучше ставить на фидер плетенку или леску?

В готовой конструкции просверлить отверстия под будущий крепеж и зачистить напильником.

Уже после того, как остов будет готов, в последний момент необходимо установить пальцы и посадить на них колесики. Таким образом, транцевые колеса будут готовы к монтажу. Времени на такую работу уходит немного, а экономия получается колоссальная!

Крепеж для навесного оборудования

Остальные элементы, которые являются дополнительным оборудованием можно закрепить с помощью двухкомпонентного клея. Правда, среди рыбаков известны также и универсальные крепежные системы. Их довольно много, но особое распространение получили всего два типа. Установка таких систем позволяет крепить к лодке любое навесное оборудование без особых усилий.

Крепеж «пятак»

Это один из самых удобных и универсальных крепежных элементов, который позволяет приспособить к лодке крепление для спиннингов, тент, столик или руль. Этот тип крепежа изготовляется из ПВХ ткани, которую можно просто приклеить к лодке с помощью двухкомпонентного клея.

Крепеж FASTen

Быстрая и универсальная крепежная система. Особая изюминка такой системы заключается в возможности трансформации под любые типы навесного оборудования. Такое крепление подходит для установки эхолота или навигатора, держателей ремней или спиннингов и много другого. Конструкция системы позволяет быстро сменить один вид крепежа на другой.

Тюнинг лодки ПВХ своими руками открывает массу возможностей для обеспечения комфорта и удобств во время рыбалки. Правда установка всех аксессуаров существенно увеличивает вес плавательного средства, поэтому стоит хорошо обдумывать установку того или иного оборудования.

Рейлинги для лодок и катеров

Для изготовления рейлингов используется нержавеющая труба или алюминий. Рейлинги служат страховкой безопасности, и придают своим индивидуальным исполнением определенную изюминку для вашего катера, Самый распространенны диаметр трубы для изготовления рейлингов 25 мм. Мы изготавливаем любые рейлинги поручни по чертежам или эскизам заказчика. При изготовлении рейлингов , поручней для катеров мы предусматриваем возможность последующей установки дополнительного оборудования для рыбалки держателей спиннинга , даунригеров, и много другого. Все конструкции изготавливаются под заказ!

Приступаем к работе

Для начала нужно надуть лодку. Сделать это можно в гараже или в квартире (если размеры позволяют). Выбираем подходящее место для установки защелок вёсел (некоторые называют их адаптерами). Устанавливать их нужно на бортах, чтобы иметь возможность зафиксировать весла на время, когда они не будут использоваться.

Найдите подходящие места и пометьте их маркером. Спустите лодку. Найдите отмеченные места и тщательно зачистите их. Делать это нужно на ровных, твердых поверхностях, чтобы добиться ожидаемого результата

Сначала можно пройтись наждачной бумагой с мелким зерном, но осторожно, чтобы не повредить борт лодки

Проведение разметки

После этого обмакните кусок ткани (желательно хлопчатобумажной) в бензин и тщательно протрите помеченные места.

Нанесите резиновый клей на подготовленное место.

Для этого можно пользоваться обычной кисточкой. Сразу же нанесите клей и на нижнюю поверхность защёлок.

Подождите 10-15 минут и нанесите ещё один слой клея. Оставьте лодку на 5-7 минут, чтобы клей успел слегка схватиться. После этого установите защелки на соответствующих местах и плотно придавит. Лучше будет придавить их чем-нибудь тяжелым и оставить на сутки – за это время клей наберет максимальную прочность.

Точно такую же процедуру проделайте с креплениями леера безопасности. Их устанавливать нужно на корме лодки – две сверху и две сбоку. Именно на них будет крепиться изготовленный своими силами навесной транец.

Металлический каркас

Теперь переходим к металлическому каркасу.

Сделать его тяжелее – понадобится не только сварка, но и определенный опыт работы с нею.

Изучить саму конструкцию каркаса можно как в интернете, так и в обычных магазинах.

Если нужно, немного измените габариты каркаса, чтобы он соответствовал вашей лодке и мотору.

В качестве основного материала можно использовать любую полосу достаточной толщины из нержавеющей стали. Полоски нужно изогнуть под определенным углом, соединить между собой одной-двумя перемычками и приварить к концам металлические трубки, по диаметру подходящие к креплениям лееров, уже установленным на борту лодки.

Фанерный лист Выпилить прочную фанеру (в крайнем случае ДСП) сможет любой человек, даже без особых навыков.

Дерево желательно густо покрыть краской или лаком – в 2-4 слоя, выжидая, чтобы предыдущий слой подсох.

Это защитит древесину от воды и, следовательно, гниения.

Приложите подготовленную фанеру к каркасу и пометьте места, где будут располагаться отверстия для шурупов. Проделайте сквозные отверстия при помощи дрели. Установите фанеру на каркас и плотно затяните болты. Вот и всё. Навесной транец готов, и на всю работу было затрачено всего несколько часов.

Образец готовой конструкции

Осталось только закрепить мотор на фанере – сделать это довольно просто, благодаря имеющимся на нем креплениям.

Если со временем вы решите установить другой мотор, крепления которого не смогут надежно фиксировать его на фанере из-за её малой толщины, вовсе не обязательно переделывать транец – достаточно просто подложить ещё один лист фанеры – его не нужно приклеивать или фиксировать иначе. Крепления мотора надежно зажмут лист, исключая возможность люфта.

Совместимость с мотором

Нужно понимать, что размеры и комплектация транца подбираются индивидуально под конкретную модель, а не производителя.

На начальном этапе стоит тщательно изучить технические параметры вашего судна, чтобы правильно сделать расчеты по подбору размеров транца.

Конструкция должна быть продумана до мелочей, поскольку имеет существенное давление на корму.


Не стоит забывать, что чем мощнее вы выберете двигатель, тем он будет тяжелее. То есть возрастет нагрузка на материал судна

Чтобы не перегрузить лодку важно учесть несколько ключевых моментов:

  • Предельно допустимая мощность мотора – не больше 3,5 лошадиных сил.
  • Максимальная скорость движения – до 10 км в час.
  • Вес двигателя – до 15 кг.
  • Чем мощнее выбран мотор, тем сильнее он оказывает давление на корму лодки.
  • Лодку нужно держать хорошо накачанной.

На заметку! Альтернатива бензиновому двигателю – электрический лодочный мотор с влагозащитным корпусом.

Современные усиленные модели лодок из ПВХ фирмы Барк, Колибри или Аква позволяют устанавливать двигатели мощностью до 5 л. с. Но в водоемах с течением производители не рекомендуют использовать агрегат на полную мощность, чтобы судно не перевернулось.
