Как сделать лодку из досок своими руками

Особенности деревянных «лодочных работ»

К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:

  1. Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
  2. Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
  3. Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
  4. Необходимость иметь все инструменты для работы с древесиной.
  5. Как минимум один помощник, он понадобится обязательно.

Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.

Подготовительные работы


Деревянная лодка. Как любое строительство, изготовление лодки требует наличия чертежей. Чтобы самодельное судно было устойчиво на воде и не опрокидывалось, следует произвести точные расчеты и учесть грузоподъемность, форму носа, вместительность, а также другие нюансы. Если специальных навыков и знаний не хватает для создания проекта лодки, то можно воспользоваться уже готовыми чертежами.


Чертеж 1.

Приведенная на чертеже конструкция судна под силу начинающему строителю, а материалы, затраченные на ее изготовление, обойдутся совсем не дорого. На такую лодку можно установить мотор малой мощности или парус, кроме того, ее легко использовать для плавания по мелководью.

Есть еще существенные преимущества такой модели судна:

  1. Скорость передвижения на веслах составит около 5 км/ч, а благодаря небольшому плавнику траектория хода – прямая.
  2. Лодка вмещает 2 взрослых, одного ребенка и достаточное количество снаряжения для охоты и рыбалки.
  3. Судно можно использовать по передвижению в зарослях.


Чертеж 2.

Судно предусматривает наличие на борту одновременно 4 человек. После установки на ней мотора мощностью до 8 л. с. получится мини-катер, а если топливо закончилось, то можно воспользоваться веслами. На лодку можно натянуть тент при плохой погоде. Несмотря на то, что длина корпуса составляет 4,2 м, вес судна не превышает 60 кг.


Чертеж 3.

Это крупногабаритная модель, которая предусматривает наличие двигателя мощностью от 50 л. с. Длина – 5,2 м, ширина – 2,08 м позволяют вместить на судне до 7 человек. Очень удобный и практичный вариант лодки, но требует серьезных трудозатрат и капиталовложений – строить ее лучше опытным мастерам.

После того как чертеж готов, следует позаботиться о наличии материалов. Для изготовления судна необходима влагостойкая фанера и деревянные доски. Не стоит экономить на материалах. Дерево должно иметь естественную влажность, никакой синевы, сучков и трещин. При выборе фанеры рекомендуется отдавать предпочтение российским производителям, поскольку она более качественная в отличие от китайской, которая быстро приходит в негодность и зачастую имеет неточную геометрию.

Составление чертежа

Составление чертежа фактически самый главный этап постройки судна. В отдельных случаях рекомендуется использовать чертежи, выкладываемые на сайтах и находящиеся в открытом доступе. Но и здесь необходимо проявлять максимальную внимательность и представлять все этапы роботы и составные элементы судна.

Масштабный чертеж рекомендуется строить на миллиметровой бумаге, такое построение позволит просчитать все детали корпуса.

Этап построения общего эскиза чертежа можно представить следующим алгоритмом:

  • проводится осевая или диаметральная плоскость, это линия, делящая корпус по длине на две равные части. Поскольку лодка имеет симметричное изображение, то чертеж требует идеальной подгонки всех элементов.
  • диаметральная плоскость (ДП) делится на одинаковые отрезки, это будут места расположения шпангоутов;
  • вычерчивается вертикальная проекция лодки и проекция вид сверху;
  • по поперечным линиям вычерчиваются планы шпангоутов;
  • проверяется согласованность расположения и масштабы всех элементов.
  • Составленный эскиз шпангоутов вычерчивается в масштабе 1:1, чертеж вычерчивать в таком масштабе рекомендуется на жесткой бумаге или картоне, делается это для облегчения переноса на фанеру или дерево.
  • Плавность изгибов рекомендуется производить по отмеченным точкам с помощью металлической линейки, от борта к килю.

Полученный чертеж после складывается по диаметральной плоскости и проверяется на симметричность. Обе стороны должны идеально повторять контуры друг друга.

Как переносить изображение с шаблонов на дерево

После проверки симметричности всех деталей они переносятся на картон. Такой картонный шаблон необходим для облегчения изготовления элементов из дерева. Шаблоны переносятся на дерево с точным соблюдением контуров, при этом не допускается добавление дополнительных припусков и увеличение размеров.

При переносе шаблонов на доски нужно соблюдать порядок расположения волокон, чтобы они как можно меньше шли поперек.

Единственным исключением может быть увеличение размеров футоксов, их можно делать длиннее, поскольку они впоследствии будут сверху обрезаться.

Преимущества деревянных лодок

Лодки из дерева обладают такими преимуществами:

  • изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
  • легкий вес;
  • прочность и надежность на плаву;
  • маневренность;
  • плавучесть;
  • бесшумность;
  • возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
  • долгий срок службы при правильном хранении;
  • невысокая стоимость по сравнению с другими устройствами.

Существует 2 разновидности деревянных плавсредств:

  • косные, или килевые;
  • плоскодонные.

Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.

Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.

Купить или сделать своими руками

На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.

Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.

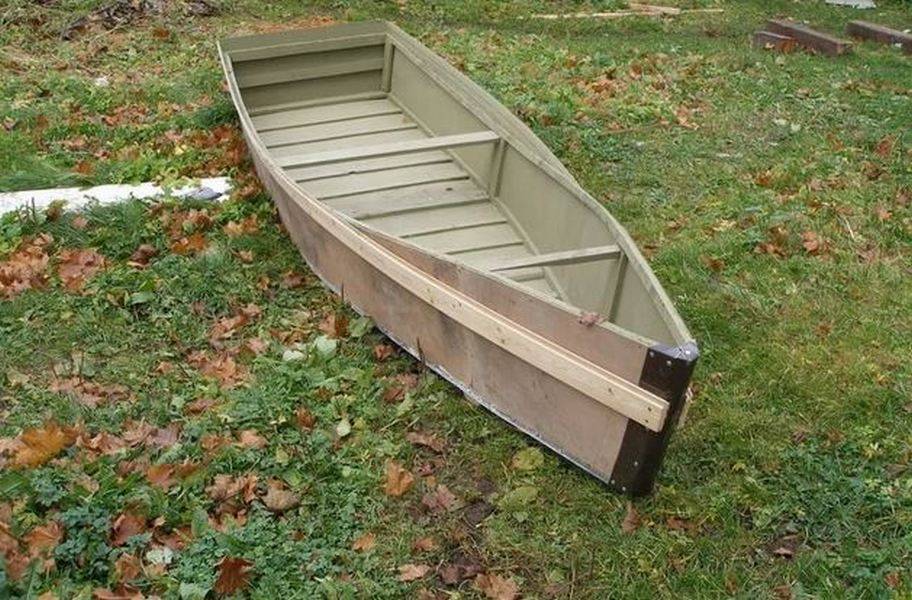

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.

Лодка из железа своими руками

ЛОДКА ИЗ ЖЕЛЕЗА Железное корыто явно лучше деревянного. Оно легче, прочнее, дешевле и не течет. Настолько и железная лодка лучше деревянной. Она обходится около 150 руб., весит 30 кг, прочна и не пропускает воду.

Купите 5 листов «четырехкилограммового» кровельного железа и соедините их в один большой лист. Размер его получится примерно 1 400 X 3 500 мм.

Лучший способ соединения железных листов — сварка в стык, но можно сваривать и внакладку с напуском 4—5 мм или паять латунью автогенной горелкой. Можно соединить листы также двойной забортовкой, но при этом на каждый шов уйдет около 4 см ширины листа и лодка получится короче. Оцинкованное железо проще соединить одинарной забортовкой и пропаять швы оловом.

Точно посредине получившегося большого листа прочертите осевую линию «ОО». Обведите контур выкройки лодки (1) и наметьте места шести отверстий на осевой линии.

Обрежьте лист по контуру, пробейте намеченные отверстия пробойником диа-

А. ВОДАР, инженер

метром 8,5 мм и ряд отверстий диаметром 2 мм вдоль бортов и кормы на расстоянии 15 мм от края и 10—12 мм одно от другого.

Сварите или скрепите забортовкой нос и углы кормы, и оболочка лодки готова. Покройте ее изнутри и снаружи олифой.

Достаньте 4 сосновые доски толщиной 20 мм и длиной 4—4,5 м, по возможности без сучков. Выстрогайте их и вырежьте два бортовых бруса (2), два носовых (3), поперечину (4). Сбейте гвоздями щит (5), обрежьте его по форме кормы оболочки так, чтобы размер его был на 1—2 мм меньше, а по высоте на 5 мм ниже бортов оболочки. Одну доску разрежьте вдоль и сделайте из нее заготовки для наружного и внутреннего килей сечением 20 X 70 мм и длиной 2 000 мм (6). Все деревянные детали покройте олифой.

Вставьте щит внутрь оболочки лодки плоской стороной к корме, вложите внутренний киль, плотно прижмите его торцом к щиту и обведите контуры шести отверстий в оболочке.

Положите снаружи оболочки наруж-

Многие наши читатели построили лодки, описанные в журнале «Техника — молодежи* № 4 за 1955 год и в Ne 7 за 1956 год. Однако мы получили немало писем с жалобой на то, что в некоторых районах трудно достать для этой цели фанеру.

В этом номере мы публикуем статью инженера А. Водара, который изготовил, по нашему мнению, вполне приемлемую трехместную лодку из кровельного железа. На ней он проплыл много сотен километров по рекам и озерам.

ныи киль торцом вровень с кормой и тоже обведите контуры тех же отверстий. Затем просверлите отверстия диаметром 8,5 мм в килях и прикрепите их к корпусу болтами М8 с гайками (гайки должны находиться внутри оболочки). Под головки болтов и под гайки подложите шайбы — пластины из кровельного железа размером 60 X 60 мм. Перед сборкой резьбу болтов смажьте олифой или солидолом.

Вложите в оболочку бортовые брусья, уприте их в кормовой щит и прибейте гвоздями к бортам, пропустив гвозди через двухмиллиметровые отверстия, сделанные в корпусе. Борт должен выступать на 5 мм над бортовым брусом.

Носовую раму вложите в оболочку, отмерьте и отрежьте излишнюю часть бортовых брусьев и прибейте раму тем же способом, как и бортовые брусья. Загните выступающий край борта и вдавите его в дерево вровень с поверхностью брусьев.

Под стык носовой рамы и бортовых брусьев подложите отрезки досок длиной около 400 мм и прибейте их гвоздями по 3—4 штуки с каждой стороны. Поверх носовой рамы прикрепите 2—3 дощечки со стесанными на нет концами. Затем прибейте к ним палубу, вырезанную из листа кровельного железа или фанеры, окрашенной горячей олифой.

Наметьте места сидений (носовое, среднее и кормовое), заготовьте для сидений 12 штук дощечек (сечением 15X70 мм, длиной 0,7—0,9 м) и 6 полосок железа (размером 60X400 мм, толщиной 0,5—0,8 мм). Согните полоски вдоль под прямым углом. Обрежьте дощечки так, чтобы их длина соответствовала расстоянию между бортами в намеченных* местах.

Железные полоски прикрепите к дощечкам шурупами (7). Затем просверлите в бортах лодки и вертикальных отгибах полосок отверстия диаметром 6,5 мм и скрепите полоски с бортами винтами Мб. Концы бортовых брусьев скрепите с кормовой доской угольниками.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Килевая ПВХ лодка или плоскодонка?

Как правило в модельном ряде многих производителей есть моторные лодки, у которых можно выбрать комплектацию с надувным килем или плоским дном.

В чем же их характерное отличие, и стоит ли переплачивать за надувной киль, или можно выбрать более недорогую лодку с плоским дном.

На этот вопрос нельзя ответить однозначно, поэтому опишем преимущества и недостатки обоих вариантов.

Главным преимуществом килевых лодок является на порядок лучшие ходовые качества при установке лодочных моторов мощностью 5 л.с. и выше. Также килевые лодки лучше плоскодонных аналогов по фактической грузоподъемности за счет дополнительного надувного отсека и обладают более жестким дном, менее склонным к продольным изгибам. Комфорт тоже присутствует, «режет» поверхность и более плавно проходит по волне, без шлепков.

Более сложной конструкцией обусловлены и небольшие недостатки, такие как более высокая цена, незначительное увеличение веса а так же более сложная процедура сборки.

Ну как, немного прояснили, или еще больше запутали?

Если отталкиваться от нашего собственного опыта, то выбор между плоскодонной или килевой моторной стоит сделать на основе того, какой мотор покупать вы собираетесь.

Если у Вас в планах эксплуатация с мотором мощностью не выше 4 л.с., то покупайте плоскодонную лодку, более дешевую, легкую и простую. Ее основное назначение неспешно добраться из точки А в точку Б. Без гонок и рекордов скорости.

В случае, когда в планах есть установка лодочного мотора мощностью 5 л.с. и выше, выбирайте килевую комплектацию! Несмотря на то, что есть плоскодонные лодки, рассчитанные до 8 л.с., скажем на основе собственного опыта следующее: при мощности мотора более 5 лс лодка легко выходит на глиссирование, развивает скорости до 25 км/ч и в таком режиме управление плавсредством становится непростым и нервным процессом из-за «вихляний» лодки и плохой поворачиваемости.

На килевой лодке вы будете чувствовать себя значительно спокойнее и увереннее, и при таком выборе эксплуатация лодки будет приносить только положительные эмоции.

Корректные габариты и чертеж

О них отдельный разговор, потому что от размеров зависит вес, вместимость, грузоподъемность и устойчивость небольшого судна на воде. Если писать о рекомендациях, то они таковы:

Высота бортов. Оптимальное значение 500 мм, однако никто не запрещает небольшое изменение в большую либо меньшую сторону. Длина. Этот параметр зависит от того, сколько человек одновременно будут находиться в лодке. Если плавсредство рассчитано на одного, то хватит длины 1800-2500 мм. Для дуэта «мореходов» нужны 3000 мм, для 3-5 человек достаточно 3500-4000 мм. Вместятся в последнюю конструкцию и шестеро, но в этом случае вопрос уже в другом — в комфорте такой большой компании. Ширина. Здесь рекомендованное значение — 1000-1500 мм, однако надо учесть, что максимальная цифра значительно уменьшит маневренность, зато сделает судно более устойчивым

Принимать во внимание нужно вес людей, потенциальный груз, который будет перевозиться на лодке, длину плавсредства. Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж

Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки»

Ориентируясь на рекомендованные (или выбранные строителем) размеры, необходимо сделать чертеж. Если мастер не силен в составлении подобных схем, лучше остановиться на готовых, проверенных эскизах, которые нетрудно разыскать в интернете: достаточно ввести в поисковую систему всего два слова — «лодка чертеж», а затем переключиться на «Картинки».

Главное

Перед тем, как самому приступать к постройке фанерной лодки, необходимо понять, что такие самоделки халатного подхода к делу не терпят. Это может сказаться не только на внешнем виде изделия, но и на вашей же безопасности и надёжности

Первое, на что нужно обратить особое внимание, – это помещение, в котором будут проводиться работы. Если было решено построить лодку зимой или ранней весной, то нужно исключить сквозняки и повышенную влажность

Второе, за чем нужно проследить особо, – это материал и инструменты. Фанеру необходимо подобрать без сучков, клей, краску и олифу только от проверенного производителя. Инструмент должен быть в полном порядке. Электролобзик заправлен пилкой с маленьким размером зубцов.

Если планируется моторная лодка, особое внимание следует обратить на транец. Для его изготовления лучше взять цельную дубовую доску

Склеенная в несколько слоёв фанера тоже подойдёт, но доска будет надёжнее.

Так же строго следует следить за симметричностью днища и одинаковостью бортов. Неправильный загиб одного борта на лодке или на шлюпке, смотря, что строится, приведёт к тому, что она станет рыскать на воде или забирать в одну сторону.

И последнее: торопиться не надо ни в коем случае. Если в инструкции к клею указано, что он должен сохнуть три дня, то к дальнейшим работам нужно приступать только на четвёртый. С краской и олифой действуют те же принципы.

Процесс изготовления

Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).

Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:

Укладываем киль на верстак.

К одной из сторон киля прикрепляем ахтерштевень с транцем. Ко второй стороне подсоединяется форштенвель.

С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни. Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.

Убедившись в полном совпадении осей, производим окончательное крепление.

Тонкая ткань пропитывается краской (достаточно густой) и распределяется между имеющимися соединениями.

После закрепления штевней приступаем к установке шпангоутов. Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).

Посадка проверяется с помощью натянутой верёвки. Должно быть обеспечено точное совпадение с бимсами.

Устанавливать шпангоуты рекомендуется соблюдая угол 90 градусов. Окончательно скрепляем шпангоуты.

Проделав все операции, задаём угол прогиба. С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).

Между брусом и килем вставляем деревянную балку (11 см).

Крепление производится исключительно брусьями, что предотвратит появление перекосов транца.

Переходим к обшивке каркаса. Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.

Чертим изображение для вырезания на фанере (соблюдая листовые размеры). Примеряем шаблоны.

Выпиливаем с помощью лобзика (мелкие зубчики) все детали. Запас делаем не более 2 мм

Очень важно для стыковки листов дополнительно прибавить 70 мм. Используя вбитые (между досками) нитки, совмещаем оси элементов

Производим склеивание и дожидаемся его затвердения

Используя вбитые (между досками) нитки, совмещаем оси элементов. Производим склеивание и дожидаемся его затвердения.

Используя небольшие гвоздики, сбиваем одинаковые части плавсредства.

Тщательно подгоняем между собой рубанком.

Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных)

Именно скрепы станут надёжными соединителями.

Обшивка крепится начиная с носа судна. Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.

Далее производим обшивку транца и днища.

Собранные борта подлежат установке и временно соединяются.

Днище собирается по тому же принципу, что и борта.

Устанавливаем транец и скрепляем его используя шурупы (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.

Если бортовые элементы выступают за транец в корму, то можно с помощью рубанка выровнять кромки.

Окончательно закручиваем плоскогубцами скрепки. Обжимаем всё во внутренней области.

Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани. Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).

После затвердевания стеклопластика необходимо удалить выступающие края скреп. Проклеиваем наружную область стекловолокном.

Чтобы увеличить степень жёсткости и повысить срок эксплуатации необходимо провести укрепление днища планками. Для этого на планках просверливаются отверстия под шурупы (шаг составляет 25-28 см). Все заготовки, разложенные по местам фиксируются шурупами, производят наметку фломастером и снимаются. Только после обработки каждой наметки клеевой основой можно прикручивать заготовки на место. После засыхания клея шурупы выкручиваются, а образовавшиеся отверстия забиваются гвоздями, которые вырезаются из дерева.

Сняв вспомогательные приспособления, зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.

Наружная часть плавсредства обрабатывается клеем и стеклотканью.

Внутри лодка покрывается горячей олифой.

Судно окрашивается краской на масляной основе.

Плоскодонная лодка из фанеры

В носовой части устанавливают кольцо для цепи или швартовочного троса.

Плоскодонная лодка может быть сделана не только из досок, но и из влагостойкой фанеры марок ФБС или ФСФ.

Изготавливается лодка плоскодонка из фанеры по более простой технологии, чем аналог из досок. Сначала из листа фанеры лобзиком выпиливают два борта высотой 30–40 см в виде прямоугольных трапеций, прямоугольную кормовую и носовую часть. Затем при помощи специального клея, к целому листу фанеры (днищу) крепят последовательно сначала правый борт, затем корму, левый борт, носовую часть. При этом кормовая часть крепится к днищу под прямым углом, а носовая – под тупым (120–130°). Все элементы, помимо клея, скрепляются между собой и днищем брусками, располагающимися внутри плавсредства. После сборки лодка снаружи покрывается двумя слоями водостойкой краски или смолы.

Такая лодка, по сравнению со сделанной из досок, обладает такими плюсами, как малый вес, небольшие расходы на покупку материалов, простота изготовления.

Более подробно о том, как изготавливается такая лодка плоскодонка своими руками расскажет следующее видео:

На заметку. Плоскодонки бывают не только самодельные, но и заводские. Среди них популярны такие модели, как «SAVA» 270, «SAVA» 370, Лиман», «Тортилла-2», «Казанка 6М». Стоимость бюджетных лодок составляет 18 000–20 000 рублей, в то время как покупка более вместительных моделей премиум-класса обойдется в 25 000–30 000 рублей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
