Как сделать деревянную лодку: инструкция

Какую делать?

Конструкций фанерных и дощатых лодок, они не требуют для постройки условий производства, тоже большое количество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю определиться в данном разнообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, очень мореходны и одновременно не боятся обросших мелководий. Но для управления ими необходим не то что опыт – большущее искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Также, подобные лодки с жёсткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Виды лодок для самых разнообразных условий плавания

Российская лодка-фофан (поз. 2) по собственной надежности не меньше легендарна, чем американская дори (см. ниже), но очень остойчива, вместительная, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан прекрасно всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным очень быстро, до двадцати километров/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Однако, как видим, обводы фофана тоже двояко изогнутые, и он тяжёл: чтобы вертеть фофан, необходимо не меньше 2-3 крепких мужиков.

Прогулочно-рыбацкая лодка российский тузик (поз. 3; российский вследствие того что есть еще американская лодка-тузик динги, см. ниже) легка, но снова-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво удерживается на курсе на 4-балльной волне, а вынуть ее на берег возможно в одиночку.

Выгибать как то!

Итак, мы сформировались еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны собой представлять изогнутые плоскости. Для малых спокойных внутренних вод прекрасным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в подобных условиях себя зарекомендовали надежнейшими судами. Более того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинкованные стали может поднять и загрузить один человек. Добавочное положительное качество для этих условий плавания – скифы прекрасно управляются на течении и в обросших водоемах. Воде или водорослям просто не за что их ухватить.

В пару очень сложных условиях плавания, на беспокойстве до 2-3 баллов, хорошей будет лодка динги. На вид динги легко узнать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель выполняет отношение вместимости к габаритным габаритам и своему весу динги практически рекордным. Из-за этого динги наиболее известная лодка выходного дня у жителей удалённых от воды мест: 2-3 здешняя динги на верхнем багажнике входит в размеры легкового автомобиля, а весить может менее 50 кг. Технологически динги еще легче скифа – ее можно собрать способом шитья фанеры (см. дальше) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безвредна, но очень вертка, и благодаря этому считается прекрасным судном для первоначального обучения плаванию под парусами. Выучился управлять такой – можно смело переходить к румпелю/штурвалу и шкотам большой яхты. В советском союзе для обучения кадетов-подростков в яхтклубах широко употреблялся швертбот-динги «Золотая рыбка».

Напоследок, если Вы проживаете возле моря или большого внутреннего озера, знаете большую воду и возжелали в конце концов соорудить лодку для нее собственными руками, то подбор следует остановить на дори. Лодки дори – истинно океанские. Любители рыбной ловли Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори замечательны: известно много случаев, когда в ожесточённый шторм терпели крушение большие хорошие суда, а дори тогда же в тех же водах успешно возвращались домой.

Лодки дори известны в 2-х типах: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, необходимо быть с детских времен просоленным насквозь моряком, т.к. их статическая остойчивость не большая. Парусная дори не так требовательны, выучиться управлять ею способен новичок, знающий основы движения судна под парусами. Также, на парусную дори возможно установить мотор в колодце. Обустроить лодку моторным колодцем, разумеется, труднее, чем увеличить под мотор транец (см. дальше), зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опаски утопить деталь или инструмент.

Транец лодки

Существует мнение, что деревянный транец – вроде как самая крепкая деталь в лодке, но на самом деле это одно из самых слабых ее мест. Чаще всего именно возле транца что-то подтекает, что-то гниет, что порой заставляет менять его.

Дерево, как мы все знаем, подвержено гниению. Если вода попадает на какие-то не приклеенные участки транца, или транец сделан из некачественной фанеры, в первую очередь именно он и выходит из строя. Хотя, конечно, далеко не все лодки ходят со сгнившими транцами.

Нынче в первую очередь гниют транцы лодок из Китая. Почему так происходит? Тут все просто. В большинстве своем «виновата» фанера, сделанная из дешевых, пористых материалов, сильно набирающих влагу. Так что если приобретается китайская лодка, лучше всего, чтобы транец был не крашен, а ламинирован. Такое изделие сгниет гораздо медленнее.

Важное замечание! Если в кокпит попадает вода непонятно почему и непонятно откуда, это говорит о том, что транец плохо вклеен, и снизу, скорее всего, есть полости, которые не доклеены. Это могут быть углы внизу транца либо сливной клапан. Все нюансы рыболову реально увидеть только находясь на воде

Кстати, специалист, который вклеивал транцы не один раз, вполне может помочь решить этот вопрос

Все нюансы рыболову реально увидеть только находясь на воде. Кстати, специалист, который вклеивал транцы не один раз, вполне может помочь решить этот вопрос.

Замена транца – это не беда, но при этом обойдется в крупную сумму, не менее 100-150 условных единиц. Так что лучше предотвратить или не затягивать с диагностикой данной проблемы. Замена транца – мера исключительная, когда он уже сгнил, почернел, рассохся, выгнулся, в углах появился грибок (бывало и такое). На практике часто достаточно «вынуть» транец, просушить, провести профилактические работы, и вклеить обратно. Это будет гораздо дешевле, чем полная его замена, причем технически вклейка производится на родные места. Для производства это обычная технология, а со стороны вынимание транца выглядит как жесткое выдирание детали, но при этом все швы сохраняют свой изначальный вид и форму.

Подготовительные работы

Деревянная лодка. Как любое строительство, изготовление лодки требует наличия чертежей. Чтобы самодельное судно было устойчиво на воде и не опрокидывалось, следует произвести точные расчеты и учесть грузоподъемность, форму носа, вместительность, а также другие нюансы. Если специальных навыков и знаний не хватает для создания проекта лодки, то можно воспользоваться уже готовыми чертежами.

Чертеж 1.

Приведенная на чертеже конструкция судна под силу начинающему строителю, а материалы, затраченные на ее изготовление, обойдутся совсем не дорого. На такую лодку можно установить мотор малой мощности или парус, кроме того, ее легко использовать для плавания по мелководью.

Есть еще существенные преимущества такой модели судна:

  1. Скорость передвижения на веслах составит около 5 км/ч, а благодаря небольшому плавнику траектория хода – прямая.
  2. Лодка вмещает 2 взрослых, одного ребенка и достаточное количество снаряжения для охоты и рыбалки.
  3. Судно можно использовать по передвижению в зарослях.

Чертеж 2.

Судно предусматривает наличие на борту одновременно 4 человек. После установки на ней мотора мощностью до 8 л. с. получится мини-катер, а если топливо закончилось, то можно воспользоваться веслами. На лодку можно натянуть тент при плохой погоде. Несмотря на то, что длина корпуса составляет 4,2 м, вес судна не превышает 60 кг.

Чертеж 3.

Это крупногабаритная модель, которая предусматривает наличие двигателя мощностью от 50 л. с. Длина – 5,2 м, ширина – 2,08 м позволяют вместить на судне до 7 человек. Очень удобный и практичный вариант лодки, но требует серьезных трудозатрат и капиталовложений – строить ее лучше опытным мастерам.

После того как чертеж готов, следует позаботиться о наличии материалов. Для изготовления судна необходима влагостойкая фанера и деревянные доски. Не стоит экономить на материалах. Дерево должно иметь естественную влажность, никакой синевы, сучков и трещин. При выборе фанеры рекомендуется отдавать предпочтение российским производителям, поскольку она более качественная в отличие от китайской, которая быстро приходит в негодность и зачастую имеет неточную геометрию.

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

  • перенос чертежа на шаблоны;
  • вычерчивание шпангоутов, перенос на дерево;
  • выкладка киля;
  • установка форштевня;
  • крепление шпангоутов;
  • закрепление ахтерштевня или транцевой доски (для моторных лодок).
  • обшивка днища фанерой;
  • обшивка бортов;
  • проклейка стыков листов, стрингеров;
  • шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

  • выкладка киля;
  • установка штевней;
  • разметка по килю мест установки шпангоутов;
  • установка шпангоутов;
  • соединение шпангоутов, штевней и транца бортовыми досками;
  • проверка геометрии, окончательное закрепление деталей.
  • Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

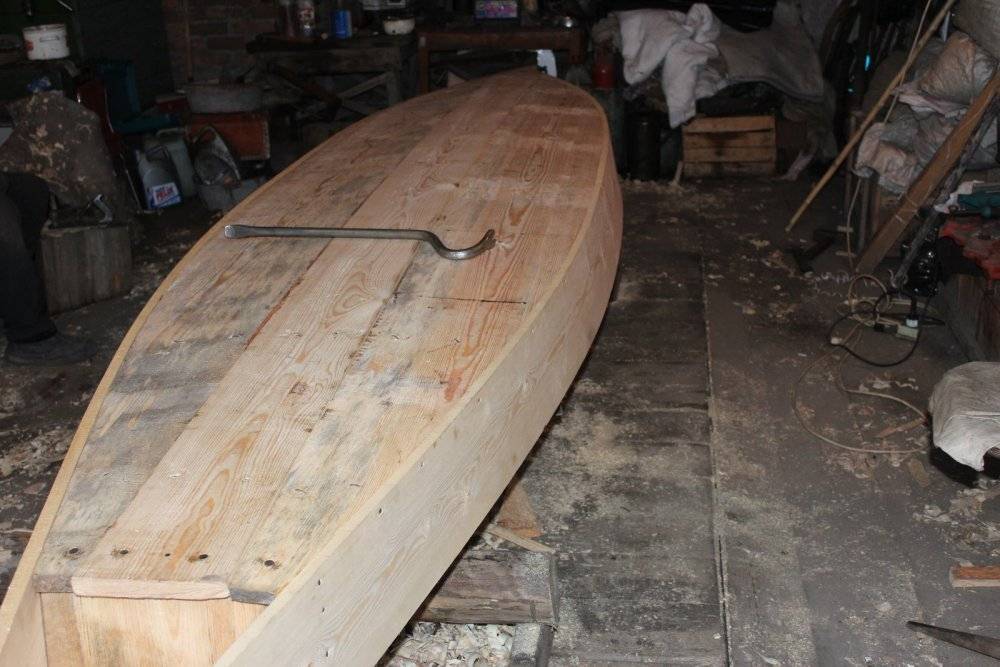

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

  • каркас переворачивают вверх килем;
  • наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
  • места соединения киля, шпангоутов, стрингеров промазывают клеем;
  • укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
  • бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
  • При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Основные преимущества мотолодок из пластика и их недостатки

Среди длинного списка преимуществ подобных плавательных средств можно выделить следующие:

  1. Доступность. Цены ниже, чем на аналогичные металлические судна, а конкуренция в среде производителей заставляет их поставлять более качественный товар за ту же или меньшую стоимость. Цена часто играет решающую роль при выборе, потому что для рыболова лодка – не роскошь, а средство передвижения.
  2. Красота и практичность обводов. Использование пластика повышает эстетичность моторных средств, которым дизайнеры теперь могут придавать любые формы. Благодаря продольным каналам на дне уменьшается расход горючего и возможность заносов, а киль делает плавтранспорт устойчивее. Плоское дно позволяет перемещаться среди зарослей травы и на мелководье.
  3. Небольшая масса судна позволяет перевозить ее даже на багажнике автомобиля, не используя специальный прицеп.
  4. Отсутствие сборки. Как только рыболов добрался до водоема, он может без предварительной подготовки спускать судно на воду, крепить мотор и начинать движение к месту рыбалки.
  5. Высокая степень безопасности. Лодки из пластика – практически самые безопасные средства перемещения на воде. Благодаря двухслойному корпусу и герметизированным отсекам такое судно не только останется на плаву при любых условиях, но и выдержит вес нескольких человек, что может в некоторых случаях спасти жизнь.
  6. Высокие показатели мореходности обеспечат безопасное передвижение на высокой волне и при сильном ветре.
  7. Устойчивость к коррозии и гниению. Пластик сам по себе не способствует развитию тлетворных микроорганизмов, а водный транспорт из него покрывают специальной краской, которая гарантирует отсутствие ракушек и водной растительности на днище.
  8. Простота хранения. Пластиковую мотолодку можно оставить на берегу в любую погоду, ей не требуется сарай или теплое помещение, только перед холодами стоит удостовериться в отсутствии воды на дне, которая может превратиться в лед и при расширении повредить корпус.
  9. Пролитый бензин не повредит обшивку: пластик, из которого изготавливают такие судна, устойчив к подобным химическим соединениям.

Все чаще рыболовы и туристы отдают предпочтение транспорту из пластика, имеющему преимущества перед другими типами моторок

Несмотря на длинный список преимуществ, имеются у этих плавательных средств и свои недостатки. К ним относятся:

  1. Низкая ударная прочность. Если при некоторых нажимных воздействиях пластик способен проявить гибкость, то при ударе о камень или любое другое твердое препятствие он треснет.
  2. Попытка отремонтировать судно своими силами не принесет успеха. Заклеить образовавшуюся трещину, а тем более пробоину, не получится.
  3. При отсутствии должного присмотра в осенний период оставшаяся на дне вода, превратившись в лед, спровоцирует появление трещины.

Общий вид и схема обводов самодельной мини лодки

Рабочий участок днища сделан совершенно плоским, поэтому лодка легко выходит на глиссирование. Днищевая обшивка на 100 мм выступает за транец, образуя сплошную транцевую плиту с вырезом в ДП для прохода «ноги» мотора. Кроме того, днище у транца немного отогнуто вниз. На максимальной скорости при малой нагрузке теперь желательна даже более кормовая центровка.

Таблица плазовых ординат

Линии№ шпангоутов
12345 (Тр.)
Высоты от ОЛ
Киль75—3—6
Скула-II170115808080
Борт470500525535555
Палуба540600580*590*610*
Полушироты от ДП
Скула-I483490480470
Скула-II265545615615615
Борт500630655655655
Примечание. * Высоты по краю кокпита.

На полной скорости «Вега-1» разворачивается на пятке: диаметр циркуляции меньше двух длин корпуса. Мелкую волну (до 30 см) лодка проходит, не снижая скорости, но, конечно, ведет себя, как и все плоскодонки.

Набор корпуса собран на эпоксидной смоле с запрессовкой шурупами. Приведу сечения основных связей: киль — 20×50; бортовой, скуловые (по обеим скулам) и днищевой (по одному на сторону над фальшкилем-реданом) стрингеры — 15х20; привальный брус — 20х20. Шпангоуты собраны из сосновых реек 15×60 и 15х40 на двухсторонних 3-миллиметровых фанерных кницах. Транец из 6-миллиметровой фанеры подкреплен подмоторной доской 150х25 по всей ширине. Для обшивки использована авиационная фанера, на рабочем участке днища — 8-миллиметровая с уменьшением толщины к носу до 3 мм; борта, скуловые скосы и палуба покрыты 3-миллиметровой фанерой. Готовый корпус оклеен стеклотканью.

В кокпите шириной 1150 мм установлено двухместное сиденье. За его спинкой оборудованы два рундука вдоль бортов. В корму от переборочки на шп. 4 выгорожен герметичный воздушный ящик, верхняя наклонная крышка которого служит дном подмоторного рецесса. Герметичный носовой отсек образует водонепроницаемая переборка на шп. 1. Решетчатый пайол устанавливается только перед сиденьем. Управление — дистанционное.

Лодку свободно можно перевозить на багажнике легкового автомобиля. Я думаю, что моя «Вега-1» понравится любителям прогулок на воде. Для дальнейшего увеличения скорости планирую отполировать гребной винт и подводную часть мотора. Очевидно, придется увеличить шаг винта мотора «Ветерок-12».

А. Мосолов, «Катера и яхты», 1971 г.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Каким качествам должна обладать деревянная лодка рыбака, которые нужно обеспечить

Сразу замечу, что рыбалка — не единственная задача иметь плоскодонку под рукой. В теплую летнюю погоду можно просто заехать на середину озера, спрыгнуть в воду, поплавать, охладиться и залезть назад через корму.

С наступлением грибного сезона на островах начинается тихая охота. А это увлечение для всей семьи: собрались, поехали и получили массу положительных эмоций.

Даже просто так сесть за весла, погрести полчаса-час на тихой воде и свежем воздухе —приятная прогулка, полезная для здоровья. Детям и взрослым настолько нравятся подобные поездки, что они становятся постоянным ритуалом.

Однако лодка для всех этих целей должна отвечать следующим требованиям:

  1. быть прочной, надежно выдерживать физические нагрузки при перевозке различных категорий людей, особенно детей и пожилых, не умеющих плавать;
  2. иметь хорошую устойчивость при сильной качке, когда приходится выгребать по большой боковой волне, создаваемой сильным осенним ветром;
  3. не протекать из щелей и стыков между досками;
  4. обладать хорошей плавучестью, легкостью хода, требующей низких мускульных усилий при преодолении больших расстояний;
  5. совмещать возможность установки простого лодочного мотора и греблю веслами;
  6. длительно сохранять перечисленные рабочие характеристики не менее 10 лет.

Как оптимально реализовать все эти шесть условий своими руками я объясняю дальше по тексту.

История мелкого деревянного судостроения

История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет.

Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.

Чертежи лодок

На сегодняшний день самыми популярными являются лодки по проекту «Stitch and glue», что переводится как «Сшей и склей», большая часть таких чертежей продается в натуральном масштабе, это делает процесс постройки более простым.

Одной из таких конструкций является «Север 520».

Север 520

Это чертежи под моторную лодку. Одновременно она сможет вмещать до 7 человек, есть и 2 спальных места. Ее длина составляет 5,2 м., а ширина 2,08. Двигатель рекомендуют ставить от 50 до 100 лошадиных сил.

Данная модель очень удобна и практична, но стоимость ее постройки превысит 100 тысяч рублей. Более доступной конструкцией является «Бриз-42».

Бриз-42

Вначале была модель «Бриз-26», она была рассчитана всего на двух человек, но на испытаниях хорошо себя зарекомендовала, поэтому было принято решение сделать более габаритный вариант. Так появился «Бриз-42».

От своего предшественника он получил внешность и узкое дно. Чертежи предусматривают багажные отсеки, палубу и ступеньку. В ней одновременно может находиться четыре человека. Используются весла, но можно установить и двигатель мощностью не больше 8 л.с.

Более сильные варианты приведут к дифференту хода, поэтому скорость не увеличится. Не страшна ей и плохая погода, есть возможность натянуть тент.

Для ее постройки своими руками используют дерево и листы фанеры. При довольно длинном корпусе (4,2 м.), вес составит всего около 60 кг. Водостойкие материалы обеспечивают нужную безопасность конструкции.

Среди компактных вариантов следует обратить внимание на тузик-картоп. Эту модель можно считать более современной модификацией «Золотой рыбки»

У них почти одинаковая длина, но тузик немного шире, и отличается высокими бортами.

Плоское дно и высокий борт обеспечивают нужную безопасность конструкции. Такая лодка вмещает двух взрослых людей и одного ребенка. Она отлично подойдет для отдыха на водоеме или рыбалки. Есть возможность использовать парус. При этом масса составляет всего 35-40 кг, что позволяет без проблем перевозить ее на крыше автомобиля.

Нос лодки может показаться немного странным, но он очень функционален. Благодаря такому носу увеличивается грузоподъемность и придается высокая устойчивость на воде. Кроме того, такие формы значительно упрощают процесс сборки.

«Утка-2»

Такая конструкция очень популярна среди рыбаков и охотников. На нее ставят моторы малых мощностей, также у нее малая осадка, а это позволяет плавать по мелководью и в зарослях.

Также «Утка-2» хороша и для прогулок по водоемам, есть возможность установить парус.

Она легко вмещает двух взрослых людей с большой кучей снаряжения. Если в пути кончиться топливо или заглохнет мотор, то движение продолжается благодаря веслам.

Скорость средства при включенном моторе будет составлять до 25 км/ч, на веслах примерно 5-6 км/ч. Маленький плавник позволяет двигаться прямо при гребле.

Такой вариант отлично подойдет для начинающих судостроителей. Сделать своими руками ее несложно, а двигатели и фанера обойдутся недорого.

Если не удалось найти нужный чертеж, то его можно сделать самому. Чертежи и наши рекомендации о постройке прицепа для лодки смотреть тут.
