Якорь для лодки ПВХ своими руками

И все-таки кошка якорь!

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Пришла пора вспомнить о якоре-кошке и заодно о грибовидном якоре, т.к. они также взаимосвязаны. Путь происхождения якоря-гриба от складной кошки иллюстрирует левая часть след. рис. Грибовидный якорь хорош тем, что при минимальных размерах и полной безопасности для надувной лодки держит ее на очень и очень слабом дне – глубоко заиленном, плывучем мелкопесчаном и т.п. И еще тем, что его размеры и вес меньше, чем у других якорей, зависят от длины и водоизмещения судна. Однако грибовидный якорь для топкого дна обязательно должен быть снабжен обушком на тренде: вытащить его за рым или обух, если затянет в грунт, невозможно, не зачерпнув бортом.

Сделать грибовидный якорь можно из днища от бытового газового баллона; уже якорь из донышка от 5 л баллона надежно держит 1-2 местную лодку ПВХ. Днище от баллона отрезают там, где оно переходит в вертикальные стенки (наклон касательной такой же, как у адмиралтейского якоря – 40 градусов). В днище вырезают 3-4 отверстия диаметром 30-40 мм, чтобы грунт сквозь них продавливался, а не забивал лемех якоря.

У якоря-кошки есть еще одно достоинство: его можно сделать из подручных материалов. Конкретно – из пары кривых обломков или обрезков сучьев для лап, камня подходящего размера и формы, и еще куска кривого сука или рогульки для веретена. Сучья-лапы связывают накрест, привязывают к перекрестью камень; затем к нему – рогульку или сук-веретено. Известны случаи, когда люди выживали в экстремальных условиях благодаря самодельному якорю-кошке из подручных материалов.

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

Наиболее популярные виды: достоинства и недостатки

  1. Курбатова – это сварной инструмент, который сделан из стального прутка с диаметром 10 миллиметров и толщиной 4 миллиметров. Главной особенностью считается это наличие лишь одной лапы и раздвоенного веретена. Его вес составляет не более 2,5 кг. Такого типа якоря достаточно хорошо держаться на любых фунтах. Недостатком считается тот факт, что на каменистых поверхностях он держится плохо, поэтому придется возить с собой болванку с весом 4 или 5 килограмм.
  2. Грибовидный – это один из первых якорей, что используется из 1850 года. Его главное преимущество – это держаться на плаву. Он имеет специальные отверстия через которые проходит воздух, тем самым это позволяет якорю не двигаться с закрпленного места. Для лодок ПВХ используется маленький с размером 3,5 кг. Недостатком считается то, что он не складывается и имеет немаленький вес.
  3. Адмиралтейский – Преимуществом данного типа считается то, что его достаточно просто сделать, так как состоит из веретена и с утолщенной внизу частью. Его можно подобрать разного размера и с разных материалов. Недостатком считаются его лапы, так как они не складывают и сами по себе острые, а для лодки ПВХ – это опасно.
  4. Дэнфорта – один из популярных якорей, главным его преимуществом считается повышенная держащая сила. Суть состоит в том, что когда он падает на дно, то он не останавливается и входит прямо в рыхлый слой грунта и достигает твердой основы. Удлиненный шток служит стабилизатором и не позволяет якорю опрокидываться на бок. Якорь такого типа представлен в разных весовых категориях. Необходимо сказать, что в малом весе он мало пригоден. На сильном течении такой якорь долго дрейфует и падет не на то месте, где планировалось.
  5. Кошка – такой тип очень хорошо использоваться на маленьких суднах. На больших суднах он служит вспомогательным, но никак не основным. Он достаточно хорошо фиксируется на глубине. Один из самых недорогих. Лапы его складываются и по размеру маленький. Если его использовать на надувных лодках, то необходимо очень аккуратно, так как у него острые лапы, что могут повредить судну.

Конструируем типичный якорь разборного типа

Рассмотрим составные части такого якоря:

  • Стальная трубка с длиной 270 миллиметров и диаметром равным 25 миллиметрам.
  • Расплавленный кусок свинца (примерно два килограмма).
  • Гайка с втулочкой М12 (25 миллиметров).
  • Стальная полоса – две штуки (с размерами 260х40х4 миллиметра) и две размерами поменьше.
  • Изготовленные из металла кольца (две штуки).

Теперь подробности изготовления:

  1. К концу трубки привариваем втулочку.
  2. Берём стальные полоски и по краям проходим наждачной бумагой.
  3. Из полосок делаем лапы и на начала одной из них, привариваем пару полосок, для предотвращения прокручивания конструкции.
  4. На шток укрепляем лапы и закрепляют гайку.
  5. В другой стороне якоря делают отверстие и к нему с гайкой привариваем подготовленные кольца (необходимо для комфортного доставания якоря с глубины и простоты сборки).

Чтобы якорь крепче располагался на дне, можно в его шток залить расплавленный свинец. Большинство опытных рыбаков предпочитают именно такой конструкции якорь.

Какими характеристиками должен обладать якорь

Небольшой вес – это очень важно, так как такая лодка сделана из очень легкого материала и в случаи если будет перегруз, то она просто перевернется
В результате чего может пострадать лица, которые находятся там.

Складные лапы – как известно, якорь имеет острые лапы, которые могут повредить лодку, а она же надувная, поэтому обратите внимание, чтобы он имел складные лапы. Как показывает практика использование такого якоря очень простое и при этом не смотря на все факторы, он занимает на лодке небольшое место, т
е

он достаточно компактный.

Высокая удерживающая сила – главная задача -это удержание лодки на определенном месте. Таким образом, данная принадлежность должна быть сделана таким образом, чтобы могла легко закрепиться на глубине. В таком случаи необходимо уделить большое внимание именно материалу, с которого сделан якорь. По мнению экспертов, зарубежные более продуманы, и весьма отличаются от нашей. Правда, есть производители, которые практически сумели догнать своих конкурентов.

Устойчивость к коррозии – и опять самое важное играет материал, поэтому он должен быть сделан из сплава, что имеет устойчивость к коррозии несмотря на то, что всегда функционирует с водой. Стоит отметить, за ним нужно правильно ухаживать. Одним из самых важных считается очищение, так как он фиксируется на глубине, где есть грязь, которая способна разрушить внешний слой якоря.

Легкость при снятии с зацепов – он постоянно цепляется на глубине реки или же другой водной среды, где есть масса препятствий для возращения якоря. Данный прибор необходимо выбирать так, чтобы были пути, которые будут способствовать возвращению из дна.

Основные критерии при выборе якоря

Самое главное требование является главным назначением якоря, то есть якорь должен обеспечивать надежную и качественную фиксацию на водной местности, сопротивляясь течению и ветру.

Коэффициент удерживающей силы, который обычно рассчитывается по специальным математическим формулам, обычно указывается на каждом якоре в магазине.

Масса должна быть не слишком большой, но и не слишком маленькой, оптимальным вариантом будет якорь массой 7-9 кг.

Весьма важным критерием при выборе является тип грунта, так как каждый якорь по-разному ведет себя на разном грунте.

Также очень важным требованием являются погодные условия, смотря в каком месте будет проводиться рыбалка, где постоянный ветер или штиль.

Преимущества самодельных приспособлений

Рыбаки часто используют в качестве якорей подручные материалы: камни, кирпичи, куски металлолома и прочее. Такой анкер лучше не использовать. Неправильная форма будет мешать нормальному закреплению лодки в конкретном месте водоёма, и якорь не зацепится за дно. Такие элементы занимают много места в лодке, а для надувных плавательных средств представляют опасность, если есть острые углы. Приспособить такой анкер на борту сложно и неудобно, поэтому остаётся использовать самодельный механизм или промышленную модель якоря.

Кроме того, такие якоря могут быть бракованными и не отвечать необходимым требованиям. Учитывая эти факты, легче и дешевле сделать якорь для лодки ПВХ по чертежам своими руками.

Преимущество самодельных моделей состоит в свободе выбора массы и конструкции. При изготовлении многих якорей требуется заливка полостей жидким свинцом для утяжеления. Регулируя количество свинца, можно выбрать необходимую массу под определённый размер и вес лодки. Существует способ создания разборных конструкций, которые считаются универсальными.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

  1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря – универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:

    • Сложность в обращении.
  2. Громоздкость.
  3. Высокая стоимость.
  4. Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
  5. Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
  6. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность – шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:

    • Неэффективен на водоемах с галечным дном.
  7. На больших глубинах может долго погружаться.
  8. Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства: Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
  9. Удобство транспортировки.
  10. Компактность (складывается).
  11. Малый вес.

Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:

  • Обладает высоким КПД.

Быстро и надежно зарывается в дно.
Малый вес.
Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

Есть несколько видов якорей, которые пользуются наибольшей популярностью у рыбаков:

  • Модель якоря Холла.
  • Всем известный якорь-кошка.
  • Нашумевший якорь-Курбатова.
  • Якорь напоминающий по форме грибок.
  • Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

Для того, чтобы сделать такой якорь для лодки ПВХ своими руками вам потребуются некоторые детали:

  • Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
  • Гайка и втулка;
  • Два меньших отрезка металла и два больших;
  • Два металлических кольца;
  • Свинец — около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

  1. Необходимо закрепить втулку на конце трубы.
  2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
  3. Всю конструкцию необходимо зафиксировать с помощью гайки.
  4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

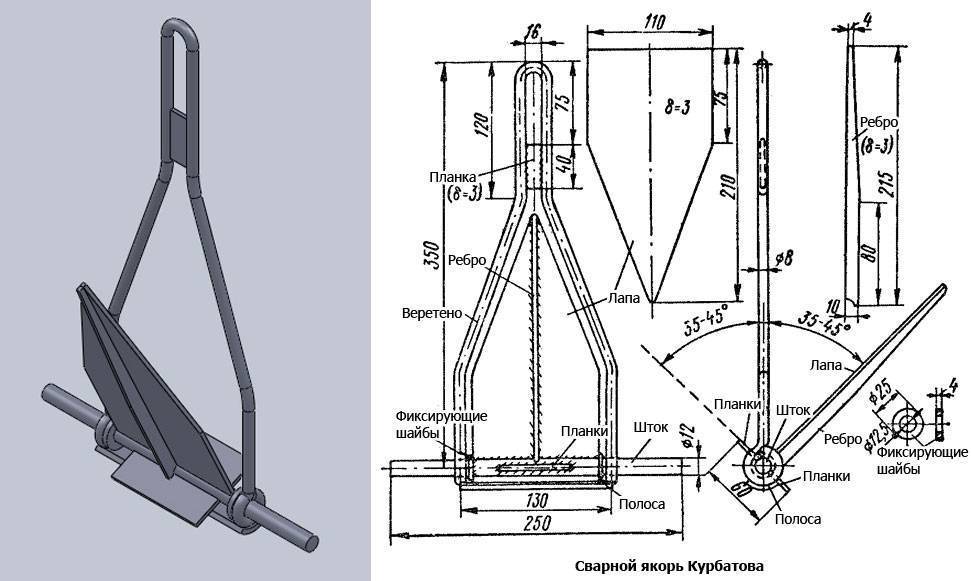

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

Перечень необходимых деталей выглядит следующим образом:

  • Стальной прут;
  • Проволока из стали;
  • Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

  1. Согните из стальной проволоки фигуру похожую на веретено.
  2. Приварите остальные детали к полученной конструкции.
  3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

  1. Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря — универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:

    • Сложность в обращении.
    • Громоздкость.
    • Высокая стоимость.
    • Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
  2. Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
  3. Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность — шток расположен не вверху, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:

    • Неэффективен на водоемах с галечным дном.
    • На больших глубинах может долго погружаться.
  4. Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства:

    1. Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
    2. Удобство транспортировки.
    3. Компактность (складывается).
    4. Малый вес.
  5. Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:

    • Обладает высоким КПД.
    • Быстро и надежно зарывается в дно.
    • Малый вес.
    • Компактный.

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Разновидности якорей

Существует несколько разновидностей якорей, имеющих конструктивные особенности. Используя чертежи, для лодки из ПВХ можно сделать своими руками такие якоря:

  • Холла;
  • Курбатова;
  • Денфорта;
  • Портера;
  • Нортилла;
  • вильчатый;
  • адмиралтейский;
  • грибовидный;
  • якорь-кошку;
  • якорь-гриб.

Каждая разновидность обладает и преимуществами, и недостатками. Также отличается процесс конструирования таких устройств. Полезно ознакомиться с самыми популярными вариантами, а потом определиться: какой вариант будет максимально приемлемым, в процессе изготовления не вызовет ни физических, ни финансовых сложностей.

Простейшая конструкция

Первоначально предлагаем рассмотреть простейшую конструкцию якорного элемента, ознакомиться с процессом его изготовления.

Для того чтобы соорудить изделие, потребуется подготовить материалы:

  • трубу из металла (длина должна быть около 27 см, а диаметр – около 2,5 см);
  • гайку;
  • втулку;
  • по два больших и маленьких металлических отрезка;
  • два металлических кольца;
  • два килограмма свинца.

Процесс создания простейшего якоря осуществляется в такой последовательности:

  1. Берут металлическую трубу и на одном из ее концов закрепляют втулку.
  2. Из металлических отрезков сооружают «лапы».
  3. «Лапы» присоединяют к трубе при помощи гайки.
  4. Для увеличения веса в полость трубы засыпают свинец, закрывают полость, чтобы предупредить высыпание свинца в процессе эксплуатации изделия.

Якорь Курбатова

Для создания такой якорной разновидности необходимо иметь в наличии сварочный аппарат и хотя бы минимальный опыт работы с ним.

Предварительно нужно подготовить основные материалы:

  • стальной прут;
  • стальную проволоку;
  • отрезки из металла.

Сначала берут проволоку и создают из нее нечто, похожее на веретено. Это будет основой для якоря. Все остальные элементы будут привариваться к этой заготовке.

Из одного отрезка металла вырезают четырехугольник, а из второго делают пятиугольник, внешне напоминающий домик с крышей.

Поверхность пятиугольника приставляют под углом 90 градусов к середине металлического четырехугольника. Один элемент приваривают к другому и закрепляют на основе. Также к основе прикрепляют стальной согнутый прут, выступающий в данной конструкции держателем якоря.

Якорь-кошка

Для создания такой конструкции потребуются металлический прут и труба. Трубу разрезают на две части, а затем каждую режут дополнительно вдоль, в результате получая полые полусогнутые детали.

С одной стороны каждый из четырех элементов сплющивают, получая в этот раз подобие ковша. Остается все четыре «ковша» прикрепить к металлическому пруту так, чтобы они складывались.

Эта конструкция является легкой, но при этом надежной. Еще одним ее преимуществом можно назвать отсутствие необходимости утяжелять самодельный якорь.

Пирамидальный якорь

Само название этого варианта говорит о том, что берется за основу. Сначала из листов железа сооружается полая пирамида. Во внутреннее пространство заливается расплавленный свинец. В еще горячий свинец вставляют проволоку, которая будет выступать в качестве элемента крепления.

Пирамидальный якорь можно соорудить и иначе. Достаточно вспомнить детскую пирамидку. Ребенок, играя в нее, нанизывает на вертикальную основу кольца. Аналогично сооружается и пирамидальный якорь.

Сначала берут металлическую шпильку с резьбой. Далее нарезают металлические пластины, в центре которых просверливают отверстия. Все подготовленные пластины нанизывают на шпильку, а в завершении конструкция фиксируется при помощи гайки, как на фото.

Преимуществом такой конструкции является возможность регулирования веса якоря. Увеличивать или уменьшать массу можно путем добавления новых пластин или, наоборот, их снятия.

В любом магазине для рыболовов можно приобрести уже готовый якорь для любого типа лодок. Если же нести дополнительные расходы не хочется, то якорь для лодки из ПВХ можно сделать своими руками по уже готовым чертежам. Более подробно о том, как сделать это приспособление, можно узнать из видео.

https://youtube.com/watch?v=8oa9Jgr5ktU%2520

Инструмент и комплектующие для изготовления устройства для удержания судна в домашних условиях

Якорь данной конструкции имеет сравнительно несложную конструкцию, что позволяет в условиях гаражной мастерской изготовить достойный экземпляр. Все, что для этого нужно – набор инструмента и необходимых материалов.

Прежде всего, понадобится хороший и надежный канат достаточной длины. На крупных судах якорь удерживается стальными цепями, но для удержания небольшой лодки вполне сгодится и обычная веревка.

Понадобится также листовой материал. Лучше, если это будет нержавейка, так как такой якорь прослужит гораздо дольше. Однако, с другой стороны, нержавейка хуже поддается обработке и свариванию, поэтому изготовление устройства для удержания лодки из этого материала отнимет гораздо больше времени и сил.

Понадобится также стальной пруток (из него будет изготовлен крепеж к тросу якоря Дэнфорта), полая металлическая труба длиной 30 сантиметров.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.
