Как правильно пользоваться эхолотом

Использование эхолота при рыбалке с лодки

Для того чтобы рыбалка была эффективной, к ней необходимо основательно подготовиться. Различные типы джигов и удилищ — это половина успеха, но если рыболов дополнительно использует рыбоискатель, то вероятность большого улова возрастает в несколько раз.

Это устройство необходимо для знания рельефа дна, что облегчает выбор места для установки сети или использования других снастей. В качестве приятного дополнения сонар для рыбалки с лодки показывает наличие рыбы поблизости и ее размер. С гидролокатором не страшно отправляться в новое место, ведь с его помощью можно буквально «заглянуть» под воду и оценить текущую ситуацию.

В магазинах предлагается множество различных вариантов, поэтому обязательно изучите особенности и технические характеристики.

Принцип работы и устройство эхолота

Эхолот — это устройство, используемое для определения рельефа дна. Она называется навигационной системой и впервые была использована в военных целях, а именно для обнаружения вражеских подводных лодок. Сегодня это устройство широко используется рыбаками и людьми, желающими совершить морскую прогулку в незнакомых водах.

Устройство имеет определенные функции, которые обеспечивают его работу:

  • Тело;
  • кристалл преобразования и преобразователь;
  • антенна;
  • дисплей;
  • кнопки управления;
  • эмиттер;
  • аккумулятор.

Принцип работы гидролокатора основан на передаче электрических импульсов в воду. Передатчик этих импульсов погружается в воду: прикрепленный к корпусу лодки, соединенный проводом, радиомаяк активируется.

Излучаемые волны, в свою очередь, преобразуются в звуковые волны и при столкновении с препятствием возвращаются обратно, передавая информацию на дисплей. Учитывая, что скорость звука в воде постоянна, устройство точно определяет

  1. Рельеф дна (впадины или острые выступы).
  2. Местонахождение рыбы, ее размер или расстояние до школы рыб.

Эхолоты посылают волны разной частоты: высокочастотные выводят на экран четкое изображение, но зона обзора невелика. Низкие частоты позволяют получить общее представление о текущем состоянии под водой, поскольку изображение «размыто» из-за возникающих помех.

Сама фотография представляет собой вертикальную развертку, которая позволяет изучить глубину аквариума и положение рыб. Горизонтальная позволяет оценить изменения, произошедшие за определенный период времени.

Как рыбачить с эхолотом

При включении гидролокатора настройки выбираются автоматически, но иногда может потребоваться ручная настройка. На мелководье наиболее эффективная частота составляет 192 Герца. Угол обзора при этой настройке составляет 20-24 градуса.

Самые простые модели указывают на рыбу дугой, современные рыбоискатели определяют место концентрации рыбы, а размер рыбы влияет на четкость изображения (чем больше — тем лучше).

Чтобы эффективно работать с гидролокатором, необходимо установить персональные, комфортные настройки, а также учитывать повадки рыб, которые зависят от их породы.

Конечно, эхолот облегчает поиск рыбы в незнакомом водоеме и «наводит» рыболова на удачные места, но он не насаживает его на крючок. Без качественных снастей, приманок и времени суток вряд ли удастся поймать рыбу.

Способы крепления сонара к лодке

Существует несколько способов крепления гидролокатора к лодке:

  1. Прикрепление к внутренней поверхности с помощью эпоксидного клея подходит для лодок из пвх, но могут возникнуть трудности с измерением глубины и четкостью изображения на экране.
  2. Крепится с помощью транцевого кронштейна. Этот метод доступен для свободно плавающих лодок, а конструкция защищает от повреждений, если на пути встречаются препятствия. Этот метод можно отнести к наиболее удобным и недорогим, но его нельзя использовать на моторных лодках. Волны, создаваемые пропеллерами, вызывают сильные помехи.
  3. Проходной монтаж предполагает установку датчика на дно лодки через отверстие. Этот метод устраняет помехи и позволяет гидролокатору функционировать в полном объеме.

Как использовать эхолотом FFw718?

Эхолокация основана на звуковых волнах. Благодаря эхолокации определяется структура и рельеф дна, а также глубина непосредственно под трандюсером. Расстояние до дна измеряется временем между передачей звуковой волны, которую в свою очередь посылает датчик (трандюсер), и её отражением от объекта.

После того как эхолот обработал отраженный сигнал, он определяет размер, местоположения и тип объекта.

Использование прибора в разных видах рыбалки

Береговая рыбалка:

Датчик — трандюсер крепится к леске, а далее используя безинерционную катушку и удилище, следует забросить его в нужную часть водоёма. После этого следует равномерно тянуть катушку, тогда прибору предаются все данные. Главным преимуществом FFW718 является то, что он чётко прорисовывает дно, для поиска рыбных мест.

Также Fish Finder 718 с легкостью найдет бровку, русло или отмель.  Еще FFW718 можно использовать совместно с рыбалкой на кораблик – кормушкой на радиоуправлении.

Рыбалка с лодки:

Также датчик крепится и на лодку, в любом нужном месте. У эхолота есть такая функция, как контроль глубины водоёма. Датчик крепится и на удилище, которое крепится спереди лодки и выдвигается примерно на 3 метра. Если датчик начнёт издавать сигнал, значит впереди мель.

Рыбалка в зимний период:

FFw718 хорошо подойдет для рыбалки в зимний период. В устройстве эхолота есть два контакта, и при попадании в жидкую среду они замыкаются, что приводит в работу аппарат. Для того чтобы не бурить лунку и при этом измерить глубину, нужно найти ровную часть льда, после этого поместить нижнюю часть трандюра в пакет с водой, и положить на ровный участок льда.

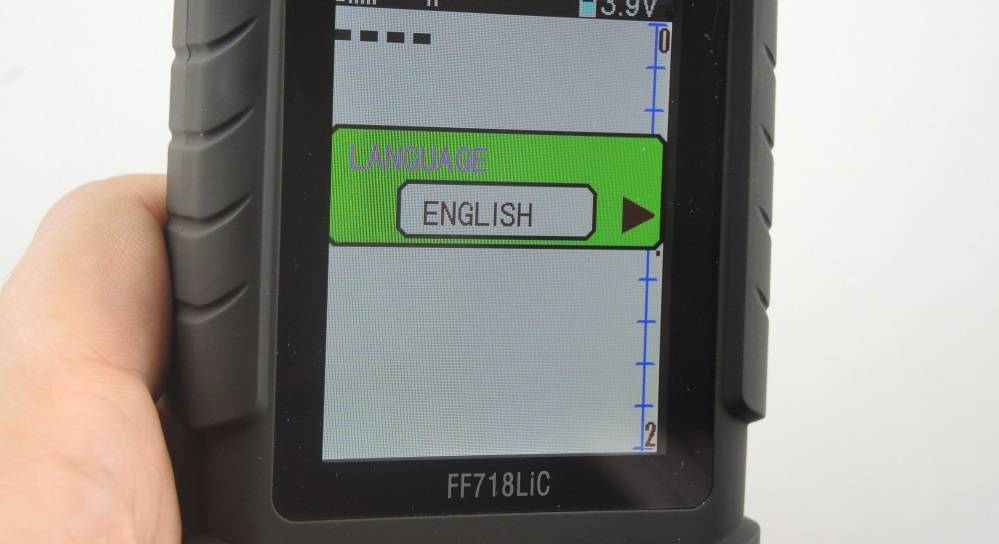

Как пользоваться самим эхолотом FFw718?

Включение и выключение:

Чтобы включить аппарат следует нажать и отпустить кнопку MENU. Для отключения прибора нужно нажать на эту же кнопку и держать до момента отключения. Когда прибор включается, можно выбрать режим. Реальные условия – СТАРТ, симулятор – АеЛо. Стартовое меню исчезает за несколько секунд.

Главное меню:

У Fish Finder 718 очень простая система меню, что позволяет легко получить доступ ко всем функциям. Для входа в меню нужно один раз нажать на кнопку MENU. Для перемещения по главному меню нужно нажимать также на эту кнопку, до того момента пока не будет найдена нужная опция. Для выбора нужных настроек используются кнопки ВЛЕВО и ВПРАВО.

Подсветка:

Войти в главное меню, и с помощью кнопки MENU найти пункт ПОДСВЕТКА. Далее, используя кнопки ВЛЕВО и ВПРАВО, включить подсветку (следует знать что, использование подсветки уменьшает срок службы батарейки).

Чувствительность:

Нажимать на кнопку MENU до той поры пока на экране не появится ЧУВСТВ – ТЬ. Далее выбрать нужную чувствительность. При использовании высокой чувствительности прибор будет лучше чувствовать рельеф, но в таком случае прибор может дать и ложные показатели, выдав на экран мусор.

Диапазон глубин:

Следует жать на кнопку MENU пока на дисплее не будет написано ГЛУБИНА МАКС. Потом нужно выбрать AUTO для автоматического глубины, или вручную выбрать глубину от 5 до 40 метров. Лучше выбирать режим AUTO, потому что если настроить вручную, а глубина водоёма будет превышать указанные показатели, то дно отображаться не будет.

Масштаб:

Жать на MENU до того момента пока на экране не появится слово МАСШТАБ. Далее выбрать нужное значение масштаба, чтобы увеличить изображение на дисплее.

Порог глубины:

Найти в меню пункт ПОРОГ ГЛУБИНЫ и выбрать ВЫКЛ для отключения сигнала глубины. Можно выбрать значение глубины, в таком случае прибор будет подавать сигнал, если глубин меньше или равна указанной.

Сигнализация при определении рыбы:

В меню найти пункт ОПРЕДЕЛЕНИЯ РЫБЫ. Есть три вида иконок. Если прибор обнаружил рыбу не больших размеров – отобразится маленькая иконка, если будет найдена средняя рыба – высветится соответствующая иконка, если рыба большая – появиться и большая иконка. Выбрать ВЫКЛ или значок маленькой или большой рыбы.

Индикация рыбы:

В главном меню найти ИКОНКА РЫБЫ. Выбрать ВЫКЛ чтобы отключить символы рыбы или ВКЛ чтобы прибор определял сигнал рыбы и выводил соответствующую иконку.

Единица глубины:

Жать кнопку MENU пока не будет найден пункт ЕДИНИЦЫ ГЛУБИНЫ. Потом следует выбрать М для того чтобы отобразить глубину в метрах.

Единица температуры:

С помощью кнопки MENU найти пункт ЕДИНИЦА ТЕМПЕРАТУРЫ. Далее выбрать Ц чтобы отображать температуру в Цельсия.

Важно знать:

  • Эхолот не следует хранить в условиях повышенной влажности.
  • Нужно хранить датчик с открытой пробкой и отсоединённой батарейкой.
  • После использования датчика в солёной воде, нужно промыть его в пресной воде.
  • Не подпускать к эхолоту детей младше 6 лет.
  • Использовать прибор только по назначению.

Основные параметры эхолота для рыбалки с берега

Любой эхолот портативный имеет следующие параметры, определяющие его возможности:

  • Мощность датчика и чувствительность приемника, вмонтированного в дисплей. Определяет качество картинки, отображаемой на экране. Плохой сигнал приводит к искажениям на мониторе, слишком сильный – показывает малейшие «шумы», забивающие основную картину.
  • Радиус действия. Определяет возможности прибора. Большинство моделей работает на дальности 30–60 метров.
  • Угол обзора глубиномера. Чем шире угол сканирования, тем большую площадь охватывает устройство.
  • Цветовая гамма дисплея. Бывают монохромные и цветные экраны. От количества цветов и оттенков зависит качество отображаемой картинки.

Кроме прочего, отдельные модели могут иметь дополнительные функции, расширяющие возможности эхолокатора и повышающие удобство его эксплуатации. Среди них звуковое оповещение, подсветка экрана, температурный датчик, FishID.

Зимняя рыбалка с эхолотом с берега требует от прибора наличия специального защитного тубуса, предохраняющего глубиномер от пониженных температур и излишнего воздействия влаги.

5 лучших эхолотов для рыбалки с лодки

Для рыбалки с лодки обратите своё внимание на крепление эхолота. Способы крепежа могут быть двух видов: транцевое и сквозное. Транцевое устанавливается на месте крепления мотора к лодке

Сквозное крепление потребует от вас проделать отверстия. Выбирайте модель с таким креплением, которое удовлетворит ваши запросы

Транцевое устанавливается на месте крепления мотора к лодке. Сквозное крепление потребует от вас проделать отверстия. Выбирайте модель с таким креплением, которое удовлетворит ваши запросы.

Garmin Striker Plus 4CV выбор редакции

Эхолот Garmin STRIKER PLUS 4CV удостоен множества международных наград. Он получил награду на CES 2018, победил на европейской рыболовной выставке EFTEX 2018 и азиатской China Fish 2018 Deeper. Умный эхолот был назван выбором редакции в изданиях Fish Alaska, Anglers Mail и PC Magazine.

  • Для рыбалки в любое время года и любых условиях.
  • Создает карту водоема во встроенной программе Garmin Quickdraw Contours.
  • Высокая точность показа глубины водоема и местонахождение рыбы (ее размера, глубины нахождения).
  • Издает звуковой сигнал при обнаружении рыбы.
Четкие изображения сканирующего сонара CHIRP ClearVü. Рыбопоисковый эхолот STRIKER Plus 4cv включает технологию Garmin CHIRP, которая в сочетании со сканирующим сонаром Garmin ClearVü обеспечивает почти фотографические изображения того, что находится под судном. Вы получите четкую картину подводного рельефа, объектов и рыбы. Традиционный сонар Garmin CHIRP обеспечивает отличное разделение целей. Таким образом, данный трансдьюсер поможет вам поймать больше рыбы.
Программа Garmin Quickdraw Contours. Никто не знает водоем лучше, чем тот, кто в нем рыбачит. Пока вы плаваете вдоль берегов и на глубине, программа Quickdraw Contours создает рыболовные карты HD для тех мест, в которых вы побывали. От пользователей не требуются специальные знания. Устройство STRIKER Plus 4CV позволяет сохранить до 2 миллионов акров карт Quickdraw Contours с изобатами через 30 см.

Купить на официальном сайте с доставкой. Цена 5800 руб. Бывают сезонные скидки.

Lowrance Mark-5x DSI

Сравнительно дешёвое, но снабжённое всеми необходимыми функциями устройство. Оснащено двухлучевым сканированием, которое предоставит наиболее точную информацию своему владельцу. У вас будет полная информация об изгибах дна, а также местонахождению рыбы.

Характеристики:

  • надёжный, водоотталкивающий корпус;
  • пятидюймовый чёрно – белый экран;
  • работа от бортовой сети;
  • управление аппаратом – понятное;
  • информация постоянно обновляется;

Цена – от 14 430 руб.

Garmin Echo 100

Идеально подойдёт для начинающих рыбаков. Небольшая модель хорошо установится на небольших лодках, имеет все важные функции.

Характеристики:

  • четырехдюймовый экран;
  • прибор оснащен одним лучом;
  • работает на глубине до 183 метров;

Цена – 6 125 руб.

Lowrance HDS-5x Gen2

Уникальное оборудование, которое станет для вас надёжным помощником. Сонар этого аппарата будет показывать на дисплее идеальную картинку, без разнообразных помех. Вы будете чётко различать все рельефы дна и виды рыб. После выключения прибор сохранит все ваши настройки.

Характеристики:

  • экран – пятидюймовый;
  • имеет два луча;
  • оснащён уникальным сонаром;
  • работает до 1524 метра;

Цена – 33 480 руб.

Rivotek Fisher 25 Dual

Одна из популярных моделей. Эхолот способен работать при очень низких температурах. Имеет неплохие технические характеристики и при этом достаточно недорого стоит.

Характеристики:

  • небольшой вес, удобные габариты;
  • точное изображение дна;
  • питание от батареек;
  • оснащён двумя лучами;
  • чёрно – белый экран с диагональю 2,8;

Цена – 4 800 руб.

Обзор наиболее оптимальных вариантов эхолотов для зимней рыбалки: ключевые параметры при выборе, лучшие модели.

Практическое руководство по выбору эхолота для рыбалки с лодки – обзор моделей и цен на них.

Техника безопасности при работе с эхолотом

Эхолоты работают в соответствии с промышленными стандартами, но на эффективность оказывает то, насколько правильно была выполнена установка.

Экран и кабели прибора располагают на расстоянии 1 м от любого другого оборудования, которое способно излучать радиоволны. От радара, установленного на судне, до эхолота должно быть не менее 2 м. Силовые кабели всех установок прокладывают на расстоянии друг от друга.

Эхолот работает без сбоев, если используется заводской кабель. При монтаже оборудования запрещено снимать разъемы, нельзя разрезать кабель, идущий от излучателя. Используя устройство, необходимо соблюдать общие требования безопасности, которые приняты в отношении приборов.

Рейтинг лучших моделей эхолотов для рыбалки с берега

Для удобства сравнения сведения о наиболее популярных моделях береговых эхолотов сведены в таблицу:

МодельМощность пик./RMS, ВтГлубина сканирования в пресной воде, мОбщий угол охватаКоличество лучейРазмер и разрешение экранаТип экранаНижняя граница цены
Rivotek Fisher 3040369012.4″, 96x128pxч/б7500
JJ-Connect Fisherman 220 Duo Ice Edition Mark IIнет данных73603160x160pxч/б5980
Lawrance Mark-5x Pro2400/30030512025″, 480x480pxч/бнет данных — старая модель
Humminbird PiranhaMax 1751600/2001832824″, 160x240pxч/б11687
Практик ЭР-6 PRO+1600нет данных40130×50 мм, 64x128pxч/б6400
Deeper Smart Sonar PRO+160080552в качестве экрана используется смартфон/планшетцветной19900
Deeper Smart Fishfinder 3.01600397552в качестве экрана используется смартфон/планшетцветной10900
Humminbird Helix 5x Sonar GPS4000/5004506025″, 800x480pxцветной36000
Fish Finder LUCKY ffw 718 Wirelessнет данных4090164×128 ммч/б5500

Все модели оснащены подсветкой экрана, что позволяет использовать их и в темноте, и под ярким солнцем.

Фотогалерея

Эхолот Fish Finder LUCKY ffw 718 Wireless: первый опыт использования. Снято каналом «Plinker69».

Виды эхолотов

Все выпускаемые промышленностью рыбопоисковые приборы можно разделить на две большие группы.

Портативные эхолоты

Портативные эхолоты имеют небольшой вес и размеры, при использовании на рыбалке их держат в руках. Портативные эхолоты оснащаются дисплеем с диагональю экрана до 2 дюймов (5 см), работают от батареек или небольших встроенных аккумуляторов. На небольшом экране портативные эхолоты показывают рельеф дна, температуру и, схематично, наличие рыбы. Приборы достаточно универсальны, их можно использовать для рыбной ловли с лодки, берега, моста или причала, в сезон открытой воды и для подледного лова.

Преимущества

портативных эхолотов:

• небольшой размер и вес;

• портативные устройства выпускаются в антивандальном корпусе;

• низкая цена;

• прибор автономен. Разряженные элементы питания легко заменить;

• низкая цена переносных эхолотов;

• приборы хорошо адаптированы к низким температурам. Их можно использовать для зимней рыбаки;

• эхолот может показывать рельеф дна и водных объектов, затонувшие деревья, кусты, коряги, расстояние до дна, температуру воды, наличие рыбы.

Недостатки

эхолотов:

• маленький экран;

• низкая чувствительность трансдьюсеров.

Стационарные эхолоты

Стационарные эхолоты устанавливают на приборную панель катера или на универсальном креплении крепят к борту лодки. Датчик трансдьюсер вешают на низ транца. Для питания стационарных эхолотов используют переносной аккумулятор или генератор лодочного мотора.

Стационарные эхолоты оснащаются экранами большого размера, на которых можно рассматривать подробно рельеф дна, водные объекты, водоросли и проплывающую рыбу.

Стационарные эхолоты комплектуются сонарами с разными типами датчиков:

• узкий луч (9-24, 200кГц) подробно показывает рельеф дна на большой глубине, тщательно прорисовывая все детали. Недостаток узкого луча — небольшая площадь сканирования дна;

• широкий луч (45-90), хуже прорисовывает дно, но из за ширины охвата лучше находит рыбу в глубине;

• технологии CHIRP и Side-Scan предназначены для расширения угла сканирования трансдьюсера и быстрого обнаружения рыбы.

Информацию с разных датчиков эхолот может выводить по монитор по очереди или совмещать картинку на одном экране.

Стационарные эхолоты могут оснащаться модулем навигации GPS. Рыболов может записать в память прибора места, где стоит крупная рыба. Эхолоты-катплоттеры рисуют карту глубин водоема или используют для ориентации на местности карты Navionics и C-map.

Преимущества

стационарных эхолотов:

• на большом экране можно подробно рассматривать рельеф дна, проплывающую рыбу и водные объекты;

• яркие экраны эхолотов хорошо видны в любое время суток;

• эхолоты с навигационным модулем могут запоминать уловистые места водоема;

• мощные датчики стационарных эхолотов можно настроить на поиски крупной рыбы;

• стационарные навигаторы с мощным процессором могут управлять радиостанцией, радаром, двигателями судна, работать в режиме автопилота;

• датчики эхолотов имеют большой угол охвата водного дна.

Недостатки

стационарных эхолотов

• для работы приборам требуется внешний источник питания напряжением 12В;

• высокая цена стационарных эхолотов;

• перед началом работы крепления для эхолота и датчика винтами прикручивают к транцу лодки и приборной панели. Для использования эхолота на другом судне крепления необходимо будет демонтировать.

Рейтинг

В магазинах можно приобрести различные сонары. Даже опытные рыболовы, не говоря уже о новичках, могут обнаружить, что их взгляды расходятся, когда встает вопрос о том, какой сонар выбрать. Но среди всего разнообразия все же можно выделить наиболее популярные модели, основываясь на обзоре сонаров для рыбалки с лодки:

  1. Эхолот Humminbird PiranhaMAX 230 Portable подходит для рыбалки с лодки или с берега. Двухлучевой датчик «считывает» информацию о водоеме на глубине до 180 м, а водонепроницаемый корпус обеспечивает бесперебойную работу даже в дождливую погоду, защищая технику от воздействия воды. Единственным недостатком считается черно-белый дисплей, но он считается самым надежным и точным в среднем классе (стоимость 11 000р).
  2. Humminbird SmartCast RF35e. Эта модель немного проще и крепится к руке. Дальность сканирования не превышает 35 метров, а с берега только 22 метра, что существенно ограничивает рыболова. Однако цена на прибор соответствующая — 5 тыс. р. Поэтому это лучший сонар для начинающих.
  3. JJ-connect Fisherman Wireless 3 Deluxe — портативный рыбопоисковый эхолот с дальностью действия 40 м, угол луча 90 градусов. Дисплей не имеет ручки, поэтому его можно держать только в руках, что может затруднить работу. Стоимость — 5 тыс. р.
  4. FishFinder ffw718 Wireless можно использовать с лодки или с берега, а также для зимней рыбалки. У него относительно небольшой экран, но этот недостаток компенсируется преимуществами рыбоискателя. Дальность радиосигнала — 70 метров, рельефный рисунок дна, светодиодная подсветка, датчик температуры. Цена устройства составляет 4 000 р.
  5. Эхолот luckylaker ff916 завершает рейтинг эхолотов с функцией Wi-Fi, то есть данные с трансдьюсера можно выводить на экран смартфона (дальность беспроводной связи — 50 м). Глубина — до 45 м, угол охвата — 90 градусов.

Интерпретация того, что вы видите на экране

Для большинства рыболовов это самая сложная часть использования эхолота. В полностью автоматическом режиме некоторые эхолоты будут отображать значки рыбы.

Таким образом, вы сможете использовать эхолот намного эффективнее, если уберете значки и вместо этого обратите внимание на следующие ключевые функции:

  • Цвет;
  • Форма;
  • Размер;
  • Место.

Цвет

В стандартных цветовых палитрах большинство эхолотов отображают более «горячие» цвета, чем сильнее передача. Таким образом, красный возврат большой и сплошной, желтый немного слабее, зеленый слабее, а синий очень слабый.

Форма

Одиночные возвраты крупных рыб часто представляют собой «арки», которые имеют форму бумеранга и указывают на отдельных рыб.

Круглые возвраты чаще указывают на косяки приманки, иногда называемые «шариками приманки».

Вертикальные возвраты, прикрепленные к днищу, иногда создаются жесткой структурой (например, деревом, обломками или другими твердыми объектами). Однако всегда помните, что на форму может влиять как скорость лодки, так и движение рыбы.

Когда лодка статична, рыба, которая находится под ней и не движется, будет выглядеть более или менее сплошными горизонтальными линиями, а не арками.

Густая приманка может создать показания ложного дна.

И твердая конструкция, сидящая на дне, может оказаться частью дна.

Размер

Как и следовало ожидать, более крупные элементы выглядят на экране больше, а меньшие — меньше. Однако важно помнить, что параметры масштабирования и диапазона имеют прямую взаимосвязь. Таким образом, рыба будет выглядеть на экране в два раза больше, если вы установите для параметра масштабирования значение 2X

Выбираем эхолот для рыбалки

Перед выбором эхолота покупатель изучает не только набор необходимых функций, но и дополнительные отзывы от пользователей.

Какой фирмы выбрать эхолот

Каждый завод стремится улучшить характеристики своих изделий, но набор функций может незначительно отличаться.

Вот несколько брендов, которые предлагают нам эхолоты для рыбалки с лодки:

  1. Lowrance – оснащают свои изделия широким спектром дополнительных функций. Управление понятно на интуитивном уровне, интерфейс выполнен на русском языке. Технология CHIRP позволяет одному датчику сканировать сразу в нескольких диапазонах.
  2. Humminbird – американский бренд существует на рынке уже более 40 лет и постоянно радует своих покупателей новыми модными дополнениями (круговой 3 D обзор, SmartCast), которые оценят продвинутые пользователи. Производитель один из первых среди множества конкурентов предложил вниманию покупателей водонепроницаемые аппараты.
  3. Garmin – высокочувствительные аппараты с интересным дизайном и продуманной системой крепления. Отличаются качественными дисплеями и мощными излучателями.
  4. Deeper – выпускает высококачественную беспроводную технику на дистанционном управлении. Точные данные выводятся на дисплей независимо от типа водоема, то есть пресная или соленая вода.
  5. Практик – российская фирма, реализующая простые в управление, компактные и функциональные эхолоты, которые сохраняют работоспособность даже при низких температурах.

На что обратить внимание при выборе

Выбранный эхолот должен обладать определенными характеристиками, чтобы обеспечить бесперебойную и точную работу:

  1. Сила направления звука. Чем выше мощность эхолота, тем более четкая картинка будет выведена на экране. Датчик определяет обстановку даже на большой глубине. Мощность аппарата определяется в ваттах.
  2. Чувствительность приемника. В работе хорошо проявляют себя аппараты со средней или настраиваемой чувствительностью. Высокочувствительные приборы необходимы для отлова мелкой рыбы и анализа дна.
  3. Частотность преобразователя влияет на качество получаемой картинки. Низкие частоты (50 кГц) дают смазанную картинку, но «смотрят» глубже, в то время как высокие (более 200 кГц) дают точное изображение, но они не способны анализировать большие глубины.
  4. Размер и контрастность дисплея влияет на удобство использования. В солнечную погоду контрастный дисплей с широким разрешением будет виден, в отличие от простейших черно-белых.
  5. Количество лучей влияет на качество картинки. Бюджетные оснащены одним лучом, а второй луч на продвинутых моделях расширяет угол обзора. Четыре или пять лучей присутствуют только на профессиональных эхолотах.
  6. Датчики температуры, скорости движения или боковой обзор – приятная дополнительная функция, позволяющая следить за актуальной окружающей обстановкой. Такие дополнения присутствуют преимущественно на дорогих продвинутых моделях. Средний класс оснащается ими редко.

Сколько стоит эхолот

Стоимость прибора напрямую зависит от функций. Чем больше возможностей будет доступно пользователю, тем выше цена.

Среди самых доступных, которые стоят не дороже 3–4 тысяч можно найти неплохие варианты, но не стоит ожидать от прибора сверхточности и необычных функций.

К средней категории относится большая часть «помощников», а цена от 5 до 10 тысяч рублей. Изображение, выведенное на экране более четкое, а получаемая информация точнее. Также встроен емкостный аккумулятор.

Модель для летней рыбалки на небольшом водохранилище стоит 4800–6000 р., а для зимней рыбалки — 7 тыс. р.

Дорогие — 10–20 тысяч рублей. Это самые высокочастотные и точные приборы с цветным дисплеем и способные работать на больших глубинах. Они подойдут для просторных водоемов. Некоторые модели оснащены дополнительными функциями:

  • увеличение картинки;
  • звуковое оповещение;
  • определение размера рыбы.

Для троллинга на катере необходимо покупать профессиональные эхолоты, стоимость — от 60 000 до 170 000 р.

Как формируется дуга рыбы

Причина появления рыбы в виде дуги на экране гидролокатора заключается в относительном движении между рыбой и углом конуса датчика, когда лодка проходит над рыбой. Длина дуги на экране, от одного конца до другого — не имеет никакого отношения к размеру рыбы, а лишь указывает на время нахождения рыбы в пределах конуса излучаемого акустического сигнала. Как только передний край конуса попадает в рыбу, на экране гидролокатора появляется пиксель. По мере того как лодка движется над рыбой, расстояние до нее уменьшается. Это приводит к тому, что каждый последующий пиксель отображается на экране выше, чем предыдущий. Когда центр конуса находится прямо над рыбой, образуется первая половина дуги. Это место — самое короткое расстояние до рыбы. Когда рыба находится ближе к лодке, сигнал сильнее, и эта часть дуги наиболее толстая. По мере удаления лодки от рыбы расстояние увеличивается, а пиксели становятся глубже, пока рыба не покинет конус. Если рыба не проходит непосредственно через центр конуса, дуга не будет отображаться. Поскольку рыба не находится в конусе очень долгое время, на экране отображается мало пикселей, а те, что есть, более тусклые. Это одна из причин, почему трудно показать арки рыб у поверхности воды. Угол конуса слишком мал, чтобы получить дугу.

Это интересно: Рыбы производят одни из самых интересных и удивительных эхо-сигналов, которые только существуют. Вы, вероятно, слышали, что эхо-сигнал отражается от плавательного пузыря в теле рыбы, который виден как метка на экране гидролокатора. Это правда, но многие виды рыб не имеют плавательного пузыря, однако они видны на экране гидролокатора! Как и мы, рыбы состоят в основном из воды, поэтому эхолокация будет малоэффективна. Но у рыб есть чешуя, скелет и другие части тела, которые плотнее воды. Хотя звуковой импульс, вероятно, лучше всего отражается от плавательного пузыря, другие части тела рыбы также способны производить эхо.

Помните, что необходимо перемещаться между лодкой и рыбой так, чтобы носовая часть была видна. Для этого двигайтесь с небольшой скоростью. Если вы остановитесь, рыба не будет отображаться в виде дуг. Вместо этого они будут выглядеть как горизонтальные линии, поскольку они плавают внутри конуса преобразователя.

Установка преобразователя

Если Вы не можете получить хорошую дугу рыбы на экране, это, возможно, происходит из-за неправильной установки преобразователя. Если преобразователь установлен на транце, корректируйте его до тех пор, пока его рабочая поверхность не будет направлена прямо вниз, когда лодка находится в воде. Если он установлен под углом, дуга не будет показана на экране должным образом. Если дуги загнуты вверх, а не вниз, то передняя сторона преобразователя слишком высоко поднята, и должна быть опущена. Если только часть дуги видна на экране, это значит, что нос преобразователя находится слишком низко и должен быть поднят.

Краткое описание популярных моделей эхолотов

Спросом, как у опытных рыбаков, так и у начинающих пользуется эхолот Garmin Echo 301c. Это простое и надежное устройство со следующими характеристиками:

  • Максимальный показатель глубины локации: 530 м;
  • Угол излучения: либо 60, либо 120 градусов;
  • Экран: цветной с разрешением 240х320 пикселей и диагональю в 3,5 дюйма;
  • Мощность: от 300 Вт (максимум – 2400 Вт);
  • Общая масса: 1482 г.

Представленный эхолот обладает только основными функциями. Он годится для того, чтобы определить температуры воды и скорость, с которой вы двигаетесь на лодке. Подходит для работы в водоемах с соленой водой. Оснащен прочным корпусом, который является водонепроницаемым. Средняя стоимость устройства – 400 долларов.

Humminbird 748x 3D  представляет собой 3D-эхолот со следующими характеристиками:

Отличия эхолотов

Основными характеристиками, по которым следует сравнивать эхолоты, являются:

  1. передатчик, а точнее его мощность;
  2. диагональ дисплея;
  3. контрастность дисплея;
  4. тип преобразователя и его частота;
  5. тип приемника, его чувствительность.

Именно от качества передатчика зависит в большей мере то, как будет работать эхолот для рыбалки. Основным его параметром является мощность, от которой зависит, насколько глубоко будет «прощупывать» дно водоема прибор.

Диагональ дисплея и его контрастность определяют удобство работы с эхолотом. Чем дисплей больше, тем лучше на нем можно различать рельеф дна. Тем не менее не стоит забывать о том, что эхолот с большим дисплеем не будет компактным.

Еще одним важнейшим параметром считается чувствительность приемника. Чем она выше, тем более слабые волны он будет улавливать и отображать на экране прибора. Однако не следует забывать о том факте, что высокая чувствительность может стать причиной большого количества помех. Именно поэтому следует отдавать предпочтение эхолотам с регулируемой чувствительностью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
