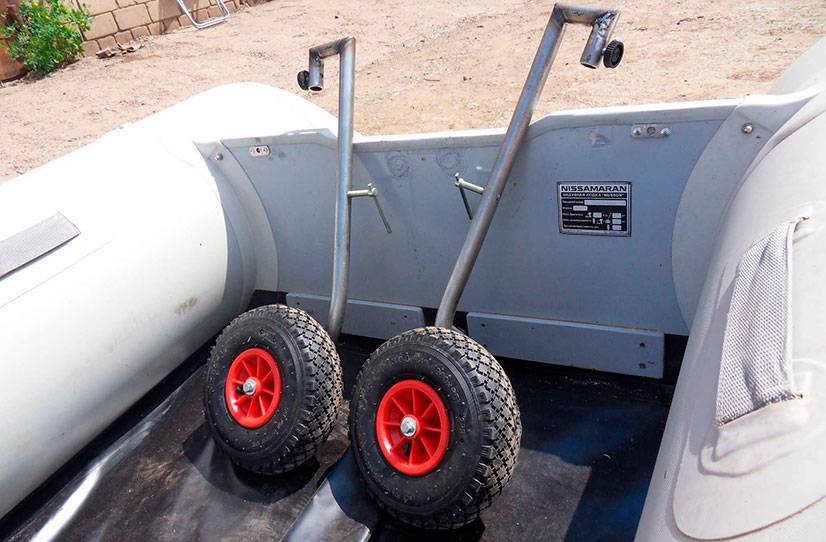

Транцевые колеса для лодки ПВХ

Самостоятельное изготовление транспортировочного изделия

Транцевые шасси – это не сложная технология, которая доступна только фабрикам со специализированным техническим оснащением. Легкость механизма в том и заключается, что установить можно и в домашних условиях.

Конструктив шасси представляется в нескольких видах:

• складные шасси;
• колеса-трансформеры;
• поворотные шасси;
• откидная конструкция;
• съемное транспортировочное изделие;
• автоматизированная система.

Первым делом определяемся с материалами и видом колес. Металлы, которые применяют в изделии:

• нержавеющая сталь;
• алюминий или дюралюминий;
• оцинкованный металл.

Из металлов изготавливаются платформы крепления шасси к транцу и балки с крепежом для дисков.

Колеса применяют следующие:

• литые;
• надувные;
• пластмассовые.

Литые отличаются дешевизной, долговечностью, низкими затратами на эксплуатацию и поддержку в рабочем состоянии. Однако в рыхлом грунте и на песке они малоэффективны.

Надувные — накачиваются воздухом. У такого вида повышенная проходимость. Однако велика вероятность получить прокол или порез покрышки.

Пластмассовые шасси применяются при передвижении по твердым поверхностям. Они устойчивые, прочные и эстетически привлекательные. Но на песке и грунте уступают в проходимости даже литым видам.

Стойки делаются прямыми или изогнутыми. Изогнутые выглядят элегантно и компактно убирают шасси, позволяя сэкономить место, если колеса не поворачиваются. Однако прямые надежней, так как давление приходится на всю поверхность балки, а не на угол изгиба.

Процесс изготовления не хитрый. Каждый рыбак на даче или в гараже имеет подручные материалы для изготовления. В 8 из 10 случаев применяется кронштейны (к платформе крепится балка с подвижным механизмом на конце). Старые дачные тележки или детские велосипеды становятся донорами колес.

Перед началом изготовления лучше приготовить чертеж будущей конструкции. Чтобы добиться полезного изделия, некоторые детали потребуется сварить (крепеж к транцу и пластины для крепления балки). В этом вопросе лучше пригласить для изготовления заготовки сварщика, если нет опыта и оборудования для сварки.

В качестве подшипника ещё используется вращающаяся втулка, которая подбирается по размеру ступичного отверстия. Если подшипник в ступице уже установлен, то потребуется сделать на конце два крючка на подобии велосипедного крепления.

Список необходимого материала и инструмента для работы

Для изготовления конструкции потребуются следующие материалы и инструменты:

• труба круглая 20 мм;
• труба круглая 23 мм;
• труба квадратная 25*25*2 — 1,2 м;
• мебельная заглушка 25*25мм – 2 шт.;
• болт м10 – 8 шт.;
• шайбы под болт м10 – 16 шт.;
• гайка м10 – 8 шт.;
• гайка для крепления колес – 4 шт.;
• втулка – 2 шт.;
• болт с гайкой для крепления втулки – 2 шт.;
• шплинты 2 шт.;
• спица для изготовления фиксатора (подойдет электрод);
• колесо с игольчатым подшипником– 2 шт.;
• грунтовка для металла;
• эмаль для металла;
• силиконовый герметик;
• сверло 20 мм;
• сверло 4 мм;
• шлифовальный круг;
• обрезной круг.
• дрель;
• гаечный ключ;
• шлифовальная машина;
• отвертка;
• карандаш или маркер;
• кисточка для нанесения эмали.

Инструкция по изготовлению

Соблюдение требований безопасности и прочности конструкции станет основой долговечности и надежности шасси для лодки ПВХ. С рекомендациями и советами в подобных случаях лучше ознакомиться до начала работы.

Чтобы самостоятельно установить транспортировочную систему выполняются следующие действия:

1. На нижней трети транца с помощью карандаша или маркера размечается будущее место крепления платформы и 4 места для сверления отверстий под болты крепления. При этом соблюдается горизонтальность между двумя сторонами.
2. Высверливается по четыре отверстия с каждой стороны, в соответствие с расстояниями между отверстиями на платформе.
3. В каждое отверстие с внутренней стороны транца устанавливается болт, проходящий через шайбу.4) Диаметр отверстия в транце под болты не превышает 0,5-1мм диаметра болта.
4. На болты одевается платформа. Далее устанавливаются шайбы и закручиваются гайки.
5. К платформе с помощью подвижной втулки прикрепляется балка через подготовленное отверстие на конце и затягивается болтами с двух сторон втулки.
6. Устанавливаются колеса и фиксируются гайками.
7. Накачиваются воздухом, шасси проверяются на эксплуатационные свойства и надежность фиксирующего механизма.

Чертеж:

На лодку ПВХ Викинг

Лодка Викинг – это младший брат лодок Касатка от компании Посейдон. Отличается меньшей килеватостью. При установке транцевых колес следует учитывать размещение кронштейнов выше держателей (упоров) пайол. На лодках Викинг и Касатка имеются треугольные фартуки между верхней кромкой транца и баллоном. Слишком близкое расположение колес к баллонам и длинные стойки будут упираться в эти фартуки.

Установка транцевых колес простая и доступная для выполнения любому водомоторнику операция. Она позволит заметно облегчить нагрузку при перемещении лодки с мотором в одиночку на поверхности, спуску на воду и ее подъему на берег.

Материалы для изготовления

От правильного выбора материала для самостоятельного изготовления транцевых колес, напрямую зависит их прочность и собственно долговечность их службы. Конструкция изготавливается из «нержавейки» и состоит в основном из жесткого остова или каркаса, к которому уже крепятся шасси.

Колеса, в зависимости от габаритов и грузоподъемности, характеризуются разным диаметром, шириной и непосредственно материалом.

Выбирая материал для основных элементов транцевых шасси необходимо учитывать свойства почвы, по которой в основном будет возиться шлюпка.

Таким образом, если почва в основном песчаная, лучше всего остановить выбор на широких ободах и диаметрах, а для чернозема стоит подобрать узкие колеса небольшого диаметра.

Грамотный подход к выбору материала и конструкции, обеспечит устойчивость лодки и сделает ее прочным и надежным плавсредством для рыбалки.

Ни в коем случае не стоит применять для такой конструкции, материалы, которые подвержены коррозии и ржавчине, так как конструкции будут практически все время находиться в воде.

Наиболее подходящим материалом для выполнения шасси считается пенополиуретан.

Если такие шасси будут приобретены в специализированном магазине, стоит уделить отдельное внимание элементам крепления, которые должны идти в комплекте с транцевыми колесами. Также покупные шасси, в основном предлагаются на рынке со специальным чехлом для перевозки и транспортировки. Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии

Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии.

Конструкция транцевых колес включает в себя стойки, которые предпочтительней выбирать прямые, так как они имеют минимальный процент деформации и реже приходят в негодность.

Очень важно чтобы они по виду и строению подходили к определенной модели, в противном случае они могут быстро сломаться или изогнуться, в самый неподходящий момент

Виды

Транспортировочные шасси выпускаются в следующих разновидностях:

Трансформеры КТ-5

Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.

Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.

За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.

В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.

Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).

Автоматические (КТ-3Н, КТ-3НУ)

Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.

Преимущества:

1. Высокое качество материала, сборки. Надежность.Отличный дизайн.Оптимальное решениедля перемещения судна на дальние дистанции. Удобство при эксплуатации(легко и просто приводятся в эксплуатационное положение, также и собираются).

В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.

Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.

Складные

Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх. Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.

Читайте: Выбор удочки для рыбалки – руководство для начинающих

Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.

Преимущества:

Легко снимаются и складываются

Нет необходимости каждый раз монтировать и демонтировать изделие

Ручной способ крепления,не мешают управлению судном

Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.

Поворотно-откидные

Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.

Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.

Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.

Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.

Виды и модели транцевых колес

Конструктивной особенностью транцевых колес является то, что многие модификации спроектированы по принципу двойного действия. То есть колеса способны занимать одно из двух доступных положений, где надежно фиксируются. Речь, прежде всего, идет о том, что существует вариант складных либо съемных транцевых колес.

Складные или откидные колеса изначально предполагают, что их можно мобильно использовать. При необходимости передвижения по суше они на специальном креплении откидываются и упираются в землю, а при погружении в воду вертикально поднимаются, не препятствуя свободном плаванию.

Вариант съемной конструкции предполагает, что при соприкосновении с водой транцевые колеса просто снимаются с креплений до того момента, когда вновь придется поднять лодку на берег.

Кроме того, транцевые колеса можно разделить на надувные и полиуретановые, что тоже следует учитывать при выборе.

Транцевые колеса также отличаются по материалу, из которого изготовлены стойки:

• нержавеющая стать;
• сталь с покрытием;
• алюминий;
• пластик.

Причем, к примеру, нержавейка бывает разная. Китайская «нержавеющая» сталь легко ржавеет в морской воде!

На выборе также смотрите на размер колес, их грузоподъемность и форму стоек.

Например, изогнутые стойки транцевых колес позволяет сместить ось колес относительно оси транца в сторону носа лодки, в этом случае установленный лодочный мотор работает как противовес, и нагрузка на руку значительно снижается.

У лодок с надувным дном низкого давления (НДНД), как правило, дно выступает за плоскость транца и не позволяет установить транцевые колеса с прямой стойкой. Для таких лодок рекомендуем транцевые колеса с двумя изгибами которые позволяют обойти выступающую часть НДНД. Это, например, такие модели транцевых колес как Kalipso-Pro ТК36п или ТК24п

Для самых тяжелых лодок следует присмотреться к колесам с подшипниками, но в подавляющем большинстве случаев — это лишнее, то есть берите простые колеса без подшипников.

При выборе транцевых колес обязательно учтите следующие факторы:

• вес лодки с оборудованием;
• геометрию лодки;
• удобство эксплуатации разных колес.

Производители ограничивают максимальный вес на свои колеса. Обычно на одно пневматическое колесо допускается нагрузка 60 кг, а на пенополиуретановое — 120 кг.

• Поэтому если укомплектованная лодка весит не больше 120 кг, то вам подойдут обычные пневмоколеса.
• Если лодка весит от 100 до 250 кг, то приобретайте пенополиуретановые транцевые колеса.
• При массе 250-500 кг нужно брать спаренные транцевые колеса, то есть с четырьмя пенополиуретановыми колесами.
• Для комплектов более 500 кг рекомендуем использовать лафет.

При анализе геометрии, следует учитывать следующие факторы:

• Не торчат ли колеса над транцем в походном положении?
• Обеспечивается ли правильная развесовка лодки при движении по суше?
• Хватит ли оставшейся ширины транца для подвески двигателя?
• Для лодок с НДНД хватит ли длины стоек транцевых колес?

И самое главное, смотрите на удобство эксплуатации — это такие многочисленные мелочи, как, например, перекидка колес в рабочее положение без гаечного ключа и т.п.

Самыми популярными марками транцевых колес являются: российские — Тонар и Патриот, китайские — Easterner, Homer.

Среди складных колес, пользуются популярностью Тонар ШЛ-2 и ШЛ-3, Патриот Т20, TSK-150. Если выбирать быстросъемные колеса, то посмотрите Патриот М. Для тяжелых лодок подойдут Патриот М и ТР двойные. Для лодок с НДНД неплохим вариантом будут Горизонт BS-260ND из нержавейки

Из недеорогих вариантов обратите внимание на пластиковые транцевые колеса Ermakov

Преимущества и недостатки самостоятельного изготовления передвижного устройства

Главным моментом при изготовлении конструкции является необходимость определения веса

Чувства радости и эйфории от покупки лодки ПВХ с мотором могут быстро смениться на негативные эмоции от неудобства спуска лодки на воду и подъему ее на берег, особенно если рядом нет помощника. Полностью снаряженная лодка длиной в 3,6 м с мотором в 15 л.с. будет иметь вес под 100 кг. Даже с напарником вытащить лодку на берег, не снимая мотора, будет тяжелой физической нагрузкой.

Трение днища лодки о камни при волочении не пройдут бесследно для ткани ПВХ, обязательно появятся царапины и даже порезы. Установка транцевых колес на лодку ПВХ решит проблемы неудобства эксплуатации лодки. Принцип перемещения лодки с установленными колесами на транце напоминает обычную тележку, где основная нагрузка приходится на колеса.
Схема установки транцевых колес на лодку ПВХ.

Транцевые колеса имеют различное конструктивное исполнение. При этом схема установки колес для всех конструкций одинакова:

1. Ось транцевых колес должна находиться впереди плоскости транца. Это позволяет приблизить ось колес к центру тяжести для распределения нагрузки от массы лодки и мотора.
2. Расстояние между нижней кромкой транца и поверхностью колеса должно быть не менее 20 мм.
3. Расстояние между нижней кромкой транца и нижней кромкой кронштейна, прикручиваемому к транцу, должно превышать 5 мм.
4. Зазор между внутренней частью баллонов и поверхностью колеса должно быть не менее 10 мм, чтобы при поднятии колес, они не задевали баллоны.
5. Колеса должны находиться снаружи от стойки, то есть колесо должно быть между стойкой и баллоном. В противном случае колеса и мотор будут задевать друг друга.
6. Колеса необходимо устанавливать строго вертикально.
7. Конструкция кронштейна и стойки должна соответствовать конструкции лодки.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

• бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
• металлический прут сечением 10 мм для изготовления каркаса;
• специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
• наждачная бумага;
• растворитель;
• дрель и инструменты для работы с металлом;
• сварочный аппарат;
• покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Страховка подвесного лодочного мотора на лодке

Известны случаи на воде, когда мотор срывает со своего штатного места и на прощание успев пару раз чиркнуть по концевику баллона винтом, исчезает в пучине вод. Причин подобных событий в реальности несколько — от нарушений правил эксплуатации судна шкипером, удара о подводное препятствие до износа или обрыва транцевых накладок, поломки струбцин мотора.

Проще всего подстраховать мотор при помощи двух рымколец (рымболтов), симметрично установленных на транце лодки. После установки мотора они соединяются между собой прочным стальным или синтетическим тросом так, чтобы захватить и дейдвуд мотора, но и не мешать мотору свободно откидываться в случае наезда на подводное препятствие.

Преимущества и недостатки

Изготовление своими руками транцевых колес для ПВХ-лодок является увлекательнейшим процессом. Эту работу следует произвести по ряду причин. Представленная конструкция дает рыбаку массу преимуществ.

Помимо дополнительного удобства в процессе эксплуатации плавательного средства, увеличивается список дополнительных возможностей лодки. Также она приобретает целый перечень новых качеств. При этом сами колеса не требуют много места.

Перемещение лодки больше не будет занимать много времени. Эта процедура будет проводиться быстро и с минимальными усилиями. При этом следует отметить, что использование колес абсолютно не влияет на управляемость лодки. При этом можно продлить срок эксплуатации самого транспортного средства.

Единственным недостатком выступает высокая стоимость конструкции. При самостоятельном монтаже это является несущественным.

Транцевые колеса для лодок ПВХ и их особенности

Лодка ПВХ оснащается типовыми колесами, которые предпочитает хозяин судна и какие лучше подходят. Размер не влияет на устойчивость плавсредства в воде.

Такое название за счет места прикрепления – к транцу. Транец – это задняя часть лодки, выполненная из «морской» фанеры (бакелита). Все изделие прикрепляются к жесткой металлической раме.

Среди особенностей выделяют следующие:

• балки крепления и рама выполняются из нержавеющей стали;
• сама рама состоит из сваренных между собой труб размерами 30х30 мм;
• к раме присоединены кранштейны П-образной формы;
• колеса подбираются под местности будущей эксплуатации: если это грунт, то используют широкие и невысокие, если асфальт – то узкие;
• масса лодки — главный показатель в подборе материалов для изготовления;
• складывание и разборка шасси должны быть простыми и удобными;
• в покрышках применяется камерная технология наполнения воздухом.

Для чего нужны транцевые колеса для лодок ПВХ

Основная функция – удобство перемещения лодки в готовом состоянии по суше до воды и обратно. Один человек теперь справиться с транспортировкой даже самого большого ПВХ-судна. Кроме того, изобретение упрощает вытягивание на сушу из воды.

Если лодка оснащается мотором, то они становятся незаменимым помощниками. Двигатель устанавливается возле машины. До воды плавучее средство легко перемещается.

Чтобы детально выразить удобство технологии свободного перемещения рационально взглянуть на усредненные цифры:

• вес лодки — 50 кг;
• вес двигателя — 35 кг;
• дополнительное топливо в канистре — 25 кг;
• якорь — 10 кг;
• оборудование и средства для рыбалки, весла — 40 кг;
• накапливающаяся при плавании и рыбной ловле вода в лодке – 10 кг.

Таким образом, вес составляет 170 кг. Самостоятельно в одиночку тащить по суше такое снаряжение не представляется возможным. Кроме того, лодку несложно повредить. Водружать на воду, затем ходить за снаряжением тоже утомительно. Куда проще снарядить плавсредство необходимым скарбом возле автомобиля и довезти до воды.

Что представляет собой само устройство

Конструкция банальна. К металлической платформе крепится балка, на конце которой устанавливается ступица. Металлические платформы с помощью четырех болтов монтируются к транцевой доске на одинаковой высоте с шириной шага между собой в 2/3 доски. Перпендикулярно к платформе приварены две пластины с дугообразной внешней стороной и центральными отверстиями. Через них проходит втулка с подшипником.

Втулка проходит насквозь балки на конце. Таким образом, балка крепится к платформе посередине, подниматься и опускаться. В верхней и нижней точке пластины выпилены два углубления.

В них попадает фиксатор балки, расположенный на таком расстоянии от пластины, чтобы при поднимании вверх, он оказывался в углубления. Фиксатор представляет собой перпендикулярный балке штифт. Таким образом, передвижное устройство убирается и крепко фиксируется, становясь выше днища.

Каким критериям должно отвечать изделие

Отвечая перечисленным ниже требованиям, изделие прослужит хозяину на славу:

• металл стоек к коррозии;
• металл крепкий, чтобы выдержать массу лодки при полном снаряжении;
• у колес круглая геометрия, нет трещин и порезов;
• подшипник ступицы при движении работает беззвучно (в противном случае он поврежден, и ступицу заклинивает);
• фиксирующее устройство — крепкий и надёжный механизм. При зафиксированном положении балки не возникает люфта.

Полезные советы

Наверняка читатель заметил, что мы не стараемся привести единой и неоспоримой теории, давая возможность начинающему мастеру проявить фантазию. Действительно, единой схемы сборки транцевых колес существовать не может. В качестве примера приведем два варианта изготовления стоек для лодки НДНД. Отличительная особенность заключается в наличии выступа днища, поэтому применять прямые стойки не получится, так как они будут упираться в камеру днища.

1. В первом случае можно использовать изогнутую на угол 120 градусов стойку. Она крепится к транцу и идет сначала параллельно его плоскости. Колено стойки получается как раз перед выступом днища, а сама стойка изогнута так, что колеса смещены чуть назад.
2. Во втором варианте используются фланцы 0-45, фиксирующие стойки изначально под углом 45 градусов к плоскости транца. Стойка сначала уходит немного назад, обходя выступ, а затем изгибается в сторону кормы. Таким образом, колеса оказываются «спрятанными» под лодкой.

Первый вариант транспортировочных колес предпочтительнее использовать, если перемещать плавсредство носом вперед, а второй – кормой вперед. Однако строгих требований к форме стойки нет.

Во всех случаях, кроме применения струбцин, придется сверлить транец. Попадание влаги в отверстия приведет к скорейшему разбуханию фанеры. Чтобы этого не произошло, в отверстия обязательно нужно набить герметик. Естественно, такое соединение не предусматривает постоянный монтаж и демонтаж фланцев. Вот почему процедура снятия колес или их перестановка должен быть удобным и незатруднительным.

Изготовление фланцев и стоек связано с такими популярными работами, как резка металла и его сварка. Каждую деталь рекомендуется обрабатывать напильником, снимать заусенцы, сбивать шлак, снимать фаску. Если пренебречь этим советом, то можно пораниться или повредить материал лодки.

Все манипуляции проводятся не спеша. Главное помнить основное правило про семикратные изменения. Если в некоторых источниках вы нашли более удачный на ваш взгляд проект, не поленитесь почитать отзывы автора после испытаний. Заметьте, здесь не было приведено ни одного расчета усилий, а между тем, для заводского производства это неотъемлемая процедура.
