Тема: Транцевые плиты.

Заимел осеню прошлого года лодку Amg. 3.7м. плоскодон. В одного дельфин проявляется если перед не подгружен и против ветра (или ещё как. ). Борьба с этим явлением установка транцевых плит. Вот и созрела мысль раз есть необходимость —


На старой ПВХшке т/плитыСсылка были в виде продолжения защиты. Из опыта эксплуатации озвученной ПВХ, знаю что движение задним ходом затруднено, плиты как рули подлодки просятся в низ и как скребки собирают воду в «кучу». Вывод — плиты должны приподниматься. И вот наскоро накиданный рисунок — транец вынесен и на оси поворотный с упором/ограничителем, Ось выносного транца соединена тягами с транцевыми плитами. Мотор ходом упирает танец в упор, тот тягами на оси, плиты выводит в маршевое положение. При реверсе мотор с транцем на оси, поворотно приподнимается, приподнимая и т/плиты. Жду Ваши мысли. Отредактировано Андрей В. (25 марта, 2013г. 18:31)

2 Ответ от Kvasnik 25-03-2013 18:40

  • Kvasnik
  • Профи
  • Неактивен
  • Откуда: Энгельс
  • Зарегистрирован: 07-10-2015
  • Сообщений: 207

Re: Транцевые плиты.

Подожди с плитами,сначала попробуй поджать мотор(наверное придеться ставить клин),поставить удленнитель румпеля и подвинуться вперёд,ещё можно поставить гидрокрыло на мотор.

  • Андрей В.
  • Профи
  • Неактивен
  • Откуда: Пермь
  • Зарегистрирован: 07-10-2015
  • Сообщений: 465

Re: Транцевые плиты.

Да я и не тороплюсь. За совет спасибо, но как бороться с дельфином как бы знаю. Речь идёт именно о транцевых плитах! Что косаемо поджать мотор. Транец переделан, т.е поднят до 42см под Ямаху и изменён наклон. Отредактировано Андрей В. (25 марта, 2013г. 18:49)

Подготовка материалов

При желании создать эффективные колеса для лодки ПВХ своими руками (чертежи, схемы и пошаговые инструкции можно найти в свободном доступе), нужно правильно подойти к подготовке материалов и инструментов. Как известно, самодельный транспортировочный элемент стоит гораздо дешевле, чем магазинный. Изготавливая его самостоятельно, можно правильно рассчитать ширину и длину креплений. Чтобы успешно выполнить работу в домашней мастерской, требуется найти такие материалы и инструменты:

  1. Два колеса диаметром 35 сантиметров и шириной 60−80 мм.
  2. Квадратный профиль сечением 25 на 25 миллиметров.
  3. Трубку с оптимальным диаметром. Как правило, он сопоставим с диаметром креплений.
  4. Шайбы, болты, гайки и шплинты.
  5. Ножовку для резки металла.
  6. Плоскогубцы и электродрель.

Кроме этого, в процессе изготовления придется применить сварочное оборудование, хотя работа со сваркой короткая и несложная. В любом случае самоделка обойдется рыболову дешевле, чем покупной вариант.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец

На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Пошаговое руководство

В большинстве случаев рыболовами рассматривается именно второй вариант, расположенный под углом. Его создают по такой пошаговой инструкции:

  1. Для начала нужно отпилить четыре отрезка от профиля (их размеры могут быть разными, в зависимости от созданных чертежей и габаритов плавательного средства).
  2. С помощью сварочного оборудования к нижним местам цепляются трубки, на которые в дальнейшем будут насажены кольца.
  3. В самих трубках проделывается сквозное отверстие, в котором с помощью шплинта нужно будет прикрепить кольца. К внутреннему кольцу в трубке приваривается подходящая гайка, что предотвратит прижимание колес к креплению. Что касается внешнего конца трубки, то его лучше закрыть пробкой из пластика или резины. Это действие позволит избежать попадания воды внутрь трубок.
  4. С помощью дрели в верхней части необходимо проделать два небольших отверстия, через которые будет осуществляться монтаж колес на транцевую часть лодки.
  5. Используя сварочное оборудование, обе части фиксирующих элементов тщательно соединяются между собой. При этом угол между ними должен составлять 35−45 градусов. Оставшиеся отрезки слегка подрезают, чтобы под определенным углом они плотно прилегали друг к другу.
  6. По завершении сварочных работ остается насадить колеса на трубки и тщательно закрепить их с помощью шплинта.

Описание колес для лодок ПВХ

Транцевые колеса для лодок продаются практически в каждой специализированной торговой точке, но их стоимость бывает запредельно высокой, особенно если речь идет о качественной продукции от ведущих брендов. Чтобы избежать лишних затрат, можно попробовать создать колеса своими руками, тем более этот процесс не требует особых усилий. Такой элемент станет незаменимым при одиночной ловле, хотя многие рыболовы посещают водоемы с группой единомышленников.

Само изделие представляет собой особую разновидность транспортировочного шасси, которое фиксируют к лодке посредством двух кронштейнов. Также эти элементы позволяют переводить колеса в режим транспортировки и наоборот.

При монтаже транцевых колес важно обращать внимание на тип крепления. От положения крепления зависят показатели маневренности лодки на воде и на суше

Функциональное предназначение этой части лодки заключается в следующем:

  1. Упрощении доставки плавсредства с берега на воду.
  2. Улучшении мобильности лодки.

Такие колеса по-особому незаменимы для моторных лодок, ведь переносить тяжелую конструкцию руками проблематично, тем более если вы рыбачите в одиночку. Если с вами на рыбалку едет друг, то перемещение плавсредства существенно упростится. В противном случае единственным выходом из ситуации станет самостоятельная установка транцевого шасси.

Из названия становится понятно, к какому месту лодки цепляют колеса — к транцу. Транец представляет собой жесткую часть надувного плавательного средства, в которой устанавливается двигатель. Наличие этих элементов позволяет одному человеку без особых усилий перемещать лодку вдоль берега, опускать ее в воду и поднимать обратно.

Но чтобы конструкция добросовестно справлялась со своими задачами, важно уделить должное внимание надежности ее фиксации

Виды и модели транцевых колес

Конструктивной особенностью транцевых колес является то, что многие модификации спроектированы по принципу двойного действия. То есть колеса способны занимать одно из двух доступных положений, где надежно фиксируются. Речь, прежде всего, идет о том, что существует вариант складных либо съемных транцевых колес.

Складные или откидные колеса изначально предполагают, что их можно мобильно использовать. При необходимости передвижения по суше они на специальном креплении откидываются и упираются в землю, а при погружении в воду вертикально поднимаются, не препятствуя свободном плаванию.

Вариант съемной конструкции предполагает, что при соприкосновении с водой транцевые колеса просто снимаются с креплений до того момента, когда вновь придется поднять лодку на берег.

Кроме того, транцевые колеса можно разделить на надувные и полиуретановые, что тоже следует учитывать при выборе.

Транцевые колеса также отличаются по материалу, из которого изготовлены стойки:

  • нержавеющая стать;
  • сталь с покрытием;
  • алюминий;
  • пластик.

Причем, к примеру, нержавейка бывает разная. Китайская «нержавеющая» сталь легко ржавеет в морской воде!

На выборе также смотрите на размер колес, их грузоподъемность и форму стоек.

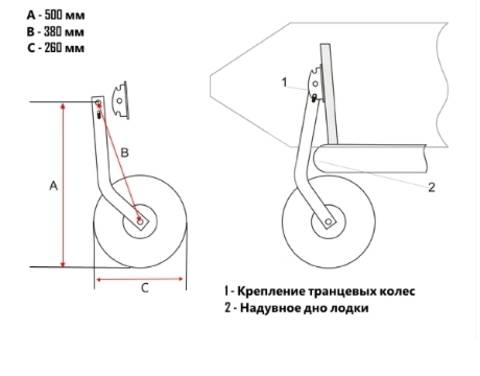

Например, изогнутые стойки транцевых колес позволяет сместить ось колес относительно оси транца в сторону носа лодки, в этом случае установленный лодочный мотор работает как противовес, и нагрузка на руку значительно снижается.

У лодок с надувным дном низкого давления (НДНД), как правило, дно выступает за плоскость транца и не позволяет установить транцевые колеса с прямой стойкой. Для таких лодок рекомендуем транцевые колеса с двумя изгибами которые позволяют обойти выступающую часть НДНД. Это, например, такие модели транцевых колес как Kalipso-Pro ТК36п или ТК24п

Для самых тяжелых лодок следует присмотреться к колесам с подшипниками, но в подавляющем большинстве случаев — это лишнее, то есть берите простые колеса без подшипников.

При выборе транцевых колес обязательно учтите следующие факторы:

  • вес лодки с оборудованием;
  • геометрию лодки;
  • удобство эксплуатации разных колес.

Производители ограничивают максимальный вес на свои колеса. Обычно на одно пневматическое колесо допускается нагрузка 60 кг, а на пенополиуретановое — 120 кг.

  • Поэтому если укомплектованная лодка весит не больше 120 кг, то вам подойдут обычные пневмоколеса.
  • Если лодка весит от 100 до 250 кг, то приобретайте пенополиуретановые транцевые колеса.
  • При массе 250-500 кг нужно брать спаренные транцевые колеса, то есть с четырьмя пенополиуретановыми колесами.
  • Для комплектов более 500 кг рекомендуем использовать лафет.

При анализе геометрии, следует учитывать следующие факторы:

  • Не торчат ли колеса над транцем в походном положении?
  • Обеспечивается ли правильная развесовка лодки при движении по суше?
  • Хватит ли оставшейся ширины транца для подвески двигателя?
  • Для лодок с НДНД хватит ли длины стоек транцевых колес?

И самое главное, смотрите на удобство эксплуатации — это такие многочисленные мелочи, как, например, перекидка колес в рабочее положение без гаечного ключа и т.п.

Самыми популярными марками транцевых колес являются: российские — Тонар и Патриот, китайские — Easterner, Homer.

Среди складных колес, пользуются популярностью Тонар ШЛ-2 и ШЛ-3, Патриот Т20, TSK-150. Если выбирать быстросъемные колеса, то посмотрите Патриот М. Для тяжелых лодок подойдут Патриот М и ТР двойные. Для лодок с НДНД неплохим вариантом будут Горизонт BS-260ND из нержавейки

Из недеорогих вариантов обратите внимание на пластиковые транцевые колеса Ermakov

Самостоятельное изготовление транспортировочного изделия

Так как без шасси транспортировать лодку ПВХ проблематично, то неизменно возникает вопрос в приспособлении для её перевозки. Не у всех может быть возможность купить колёсную систему в магазине, а некоторым людям доставляет удовольствие мастерить. Для этой категории лиц существует возможность смастерить своими руками транцевые колёса.

У многих в гараже можно найти кучу ненужных вещей, из которых всегда есть возможность смастерить, что-нибудь действительно необходимое. Подобрав всё необходимое и купив только колёса, можно приступать к сборке рамы под лодку.

  1. Перед началом работ составляется чертёж, по которому и будет происходить сборка. Все необходимые схемы изделия есть и в интернете. В этом случае надо просто взять готовый вариант и, применив все свои навыки, приступить к работе.
  2. Лучше, конечно, сразу составить список необходимых деталей. Сравнив по списку, что есть в наличии, станет понятно, что нужно будет докупить.

Список самого необходимого для работы:

  • Труба квадратного сечения 30х30 или 25х25 мм;
  • круглая труба с внешним диаметром 20 мм и внутренним – 17 мм;
  • круглая труба с внешним диаметром 23 мм и внутренним – 20,5 мм;
  • 4 шайбы с внутренним диаметром 20 мм для оси и 8 шайб под болты с 10 мм диаметром;
  • 2 шплинта под 4 мм отверстие;
  • 4 болта с гайкой длиной в 6 см и диаметром 10 мм.

Все перечисленные детали должны быть из нержавейки. К этому списку добавим колёса и приступаем к работе.

Свёрла, наждачка, краска, кисточки и другие инструменты понадобятся по мере продвижения работы.

Материалы для изготовления транцевых подвесных шасси для лодки подобраны и можно приступать к сборке конструкции. Первым делом в транце сверлятся отверстия под болты

Во время сверления стоит уделять постоянное внимание на то, чтобы отверстия не были под наклоном и находились на строго определённых расстояниях

В просверлённые отверстия вставляем болты и на них надеваем крепёжную пластину. Прежде чем вставить болты в транец лодки, их обязательно надо промазать герметиком. Герметиком нужно также промазать вокруг уже установленных болтов.

С обратной (внутренней) стороны лодки на болты одеваются шайбы, и закручиваются гайки. Гайки закручиваются поочерёдно для избежания перекоса.

Далее к крепёжной пластине с помощью пальца и шпильки крепятся кронштейны. Важный момент во всём этом не перепутать правый и левый кронштейны.

Для крепления транцевого колеса в раму вставляется трубка. На этой трубке и устанавливаются колёса.

Крепление колёс на оси и на транце осуществляется при помощи шпильки. Шпильку можно приобрести в магазине, а можно сделать своими руками из электрода. Лучше всего для этой цели подойдёт электрод №3.

Чтобы зафиксировать колеса для лодки в том или ином положении, на транце лодки делается специальное устройство. Каждый сам решает как лучше фиксировать складывающуюся раму.

Изготовленные самостоятельно транцевые колеса для лодок ПВХ выглядят не хуже промышленных. При необходимости их всегда можно сложить, разложить или просто снять, а на транце прикрепить например эхолот.

Требования к установке колес

Крепление колес на транец лодки ПВХ будет выполнено правильно при условии соблюдения ряда требований. Поэтому прежде чем приступить к работам, целесообразно узнать о некоторых нюансах. Это поможет избежать сложностей установки и предотвратит повреждение материала судна.

  • Между днищем плавсредства и поверхностью шины колеса необходимо обеспечить нужное расстояние. Делается это для того, чтобы при перемещении лодки по грязи в плохую погоду зазор позволял колесам вращаться. Оптимальным расстоянием считается 20 мм.
  • Запрещается смещение фланцев к краю нижнего сегмента транца. Необходимо обеспечить минимальное расстояние в 5 мм между наиболее низкой точкой крепления и краем фланца. Для чего это нужно? Причина в многослойной фанере – составной части конструкции. Она не слишком прочная, при этом на нее накладываются немалые нагрузки. Поэтому рекомендуется увеличить расстояние, насколько возможно. Оно зависит от длины стойки колеса.
  • Если у стоек колес имеется изгиб, в ходе установки нужно, чтобы ось располагалась как можно ближе к центру тяжести. Изгиб направляется от кормы к носу, не наоборот. В результате колеса испытывают максимальную нагрузку, а это упрощает перевозку судна по земле.
  • Стойка колеса должна располагаться только вертикально.
  • В ходе монтажа стоек следует позаботиться о возможности складывания колес. Даже при условии, если производится установка быстросъемных транцевых колес для НДНД.
  • В сложенном виде колесо не должно касаться баллона лодки. Необходимо максимально развести колеса так, чтобы увеличить устойчивость при движении судна по твердой суше. Участок между баллоном и колесом не должен быть меньше 10 мм.
  • Как определить, где правая стойка, а где левая? Для этого в процессе установки следует повернуть колесо к баллону. Многие делают на данном этапе ошибку, поворачивая его к мотору. И тем самым, возникает путаница.

Перед установкой необходимо внимательно прочесть инструкцию по эксплуатации, которая входит в комплект колес. Далее следует подготовить следующие приспособления:

  • дрель для образования отверстий;
  • фломастер для нанесения разметки;
  • сверла меньшего и большего диаметра (последний равнозначен диаметру болтов);
  • герметик на силиконовой основе для обработки отверстий и комплектующих;
  • уровень – понадобится для размещения колес, строго параллельно друг другу;
  • ключи для работы с крепежами.

Монтаж колес на транец будет выполнен правильно, только если плавсредство полностью накачано. Как быть с пайольными моделями? В данном случае необходимо накачать все отделения, кроме киля.

Виды транцевых колес

Производители выпускают несколько видов транспортировочных шасси. Вот основные из них.

Трансформер КТ-5

Подобная модель имеет свою специфику установки. Шасси крепится к транцу таким образом, что их можно не снимать при транспортировке лодки в сложенном состоянии. Подобная конструкция имеет дополнительные достоинства, связанные с удобством в перемещении. При перемещении на воде, они не влияют на ее маневренность.

Такая модель шасси позволяет одному человеку, без особых усилий перемещать лодку с места на место.

Основным материалом конструкции является сталь, толщиной 3 мм. В качестве стоек для колес используется профильная труба особой конфигурации. Это позволяет быстро устанавливать приспособление и переводить его из транспортного положения в рабочее.

Кроме этого, колеса имеют пружинный механизм, который позволяет транспортировать лодку по неровной поверхности.

Автоматические КТ-3Н и КТ-3НУ

Основным материалом изготовления подобных устройств является нержавеющая сталь. Предназначаются модели для надувных лодок с жестко закрепленным транцем или для лодок, которые имеют жесткий корпус.

Преимущества автоматической фиксации:

  1. Устройство выполнено на высоком техническом уровне.
  2. Имеет высокую надежность.
  3. Отличается современным дизайном.
  4. Может служить оптимальным вариантом при перемещении лодки на дальние расстояния.
  5. Простота в эксплуатации.

При производстве автоматических устройств КТ применяется лазерная резка с последующей аргонной сваркой. Как результат – высокая точность, отличное качество и приемлемый внешний вид.

Эти колеса выдерживают плавсредство в снаряженном виде весом до 120 кг.

Складные транцевые колеса

Приспособление монтируется с внешней стороны транца, что позволяет без проблем складывать колеса снизу-вверх. Чтобы изделие зафиксировать, в конструкции применены пружины, которые располагаются внутри стоек и изготовленные из нержавейки. Следует заметить, что и остальные детали складных колес сделаны из нержавеющей стали, что обеспечивает конструкции завидную прочность и устойчивость, как к пресной воде (KS-03), так и к соленой воде (KS-04).

Преимущества подобной модели:

  1. Простота при установке, снятии и эксплуатации.
  2. Нет необходимости в постоянном снятии и установке шасси.
  3. Способ крепления не мешает управлению судном.
  4. Существуют варианты упаковки вместе с установленными колесами. Может устанавливаться на любую модель лодки ПВХ. Выдерживает нагрузку до 180 кг.

Поворотно-откидные шасси, для лодок ПВХ

Подобные конструкции ориентированы на транспортировку лодки одним человеком на не большие расстояния. Они устанавливаются с помощью 4-х болтов к транцу, сделанному из фанеры. Имеется возможность регулировки высоты их установки благодаря длине крепежной шпильки.

Для снятия приспособления достаточно отвинтить гайку, которая размещается с боковой части стойки. Колеса рассчитаны на перемещение веса до 140 кг.

Основные детали сделаны из нержавеющей стали, что свидетельствует о прочности изделия.

Транцевые колеса быстросъемные своими руками

Типы колес

Транцевые колеса на лодку ПВХ делятся на несколько типов. Главной особенностью является тип шин. От этого нюанса зависит дальнейшая проходимость лодки по грунту, удобство использования, защита ПВХ от повреждений.

Перекидные

Перекидные транцевые колеса для ПВХ лодок имеют пружинный механизм, что позволяет отнести их к типу полуавтоматических. Механизм и нога производятся из оцинкованной или нержавеющей стали. Составляющие перекидных комплектов:

  • Фланец толщиной 3 мм.
  • Нога с механическим пружинным механизмом.
  • Колесо с металлическим или алюминиевым диском.

Фланец перекидных колес может быть 3 видов:

  • С возможностью перемещения ноги под углом в 0 ° в верхнее и нижнее положение.
  • Под углом в 45 ° в верхнее положение и 0 градусов нижнее положение.
  • С рабочим положением в 45 ° для верхней и нижней точки.

Подобный тип конструкции также различается по длине ноги. Есть модели с длиной 44, 50 и 57 см.

Быстросъемные

Быстросъемные транцевые колеса не имеют откидного механизма, они не перемещаются относительно транца лодки. Их особенность в пружинном механизме, который позволяет быстро прикрепить или снять их с установленного фланца.

Составляющие устройства:

  • 3 мм фланец из нержавеющей или оцинкованной стали.
  • Нога из бесшовной трубы диаметром 32 мм, с толщиной стали в 2,5 мм.
  • Колесо.

Быстросъемные модели производятся с длиной ноги в 50 и 57 см. Второй вариант отлично сочетается ПВХ лодками с НДНД.

Колеса с быстросъемным механизмом подходят для владельцев лодок, которым мешают торчащие детали рядом с мотором. Быстросъемные комплекты можно быстро отстегнуть, положить в лодку или багажник автомобиля.

На струбцине

Транцевые колеса на струбцине отличаются удобной установкой, без необходимости сверлений и болтовых соединений.

Колеса на струбцине не подходят для ПВХ лодок НДНД. Их устанавливают только на пайольные плавсредства.

Комплект состоит из:

  • Колесной стойки из металлического квадратного профиля.
  • Струбциной стойки из того же материала, но большего сечения.
  • 2 винтов крепления с широкими шайбами.
  • Колес с оцинкованным диском.

Колеса на струбцине устанавливаются только на транцы высотой более 50 см. Сама струбцина позволяет регулировать выход колесной стойки, тем самым увеличивая зазор между дном и колесом.

На шпильке

Это самый простой вариант, требующий больших усилий при смене положения.

Колеса на шпильке состоят из:

  • Оцинкованной колесной стойки из профиля сечением 30 х 30 с толщиной стали 2 мм.
  • 4 крепежных болтов (по 2 на каждую стойку).
  • 2 крепежных шплинтов.
  • Колес из оцинкованной стали.

Колеса на шпильке не имеют пружинных механизмов для демонтажа или изменения положения. Чтобы привести конструкцию в транспортировочное положение, необходимо вынуть шплинты из отверстий на крепежных болтах, демонтировать стойку, перевернуть ее и снова закрепить, уже колесами под днище лодки. Такая конструкция является самой простой и надежной. В зависимости от конструкции колесной стойки, может быть использована для лодок с НДНД.

Варианты изготовления

Мы опишем самый распространенный вариант изготовления транца на лодку ПВХ своими руками — это использование конструкции на кронштейнах.

Для изготовления и прикрепления транца к баллону лодки понадобится:

  • бакелитовая фанера — один лист шириной примерно 30*30 см, второй — 30*20 см, толщина каждого 16 мм;
  • металлический прут сечением 10 мм для изготовления каркаса;
  • специальный клей для лодки ПВХ, оптимально — из ремкомплекта;
  • наждачная бумага;
  • растворитель;
  • дрель и инструменты для работы с металлом;
  • сварочный аппарат;
  • покупные либо изготовленные самостоятельно рымы.

В качестве последних можно использовать лодочные леера.

Из бакелитовой либо иной влагостойкой фанеры нужно вырезать два прямоугольника указанных размеров. Аккуратно обработать напильником края. Скрепить их вместе так, чтобы суммарная толщина получилась 32 мм (для крепления большинства лодочных моторов толщина опоры должна быть 30-35 мм). Крепеж можно осуществлять с помощью обычных болтовых соединений.

По углам большой плиты просверлите 4 отверстия для монтажа каркаса.

После этого приступаем к сборке каркаса, на котором будет держаться наш транец. Для того, чтобы высчитать длину кронштейнов каркаса, придется полностью надуть лодку и приложить опорную пластину к ее корме вертикально. Воспользуйтесь помощью другого человека — он должен удерживать пластину, пока вы с помощью рулетки измеряете длину будущих элементов каркаса, а также маркером на баллоне отмечаете точки приклеивания лееров.

После установки транец должен держаться строго вертикально!

Готовь сани летом, а телегу зимой — эта поговорка как раз подходит к моему блогу.На этот раз хочу поделиться опытом изготовления и эксплуатации быстросъёмных транцевых колес. Хотел написать блог в сообществе «Drive2 на воде» но моя заявка на членство рассматривается модератором уже несколько дней. Может про меня забыли :((((В сетях интернета гуляет много вариантов транцевых колес. Но для себя я подсмотрел и выбрал именно такие. Сделал я их еще прошлой зимой, в то время, по таким колесам нормальной информации практически не было, приходилось макетировать узлы и в пластмассе и в пластилине, чтобы обкатать оптимальные размеры. Забегая наперёд, скажу — получилось, остался доволен, было сделано три комплекта, на разные по величине ПВХ лодки 2,7м, 2,9м и 3,2м. Если кого заинтересовало, читаем дальше.Для комплекта понадобится: 1. Пара колес, были с камерой (на фото черного цвета), и монолитные полиуретановые (желтые), диаметром 260 мм (могу и ошибаться — подзабыл маленько); 2 .Квадратный профиль из нержавейки 30Х30 мм., толщиной 1,5 мм; 3. Листовая нержавейка толщиной 2 мм.; 4.Пруток диаметром 9 мм. (лучше 8 мм. прочнее конструкция) нержавейка. Сразу пока не забыл: нержавейку трудновато найти, все можно сделать из обычной стали, погрунтовал, покрасил.

Вкратце по монтажу.1.Лодку надуть и перевернуть, подложить что нибудь, можно ящик. 2

Примерить к транцу, обратить внимание, что бы не мешали усиления в местах вклейки транца, косынки и т.д. 3

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани

4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки

Убедиться, чтобы пластина с внутренней стороны транца не упиралась в слани. 4. В рабочем положении расстояние между верхней точкой колеса и днищем было не менее 40 мм — чтобы налипший грунт не терся об днище. 5. Установить максимально возможную ширину колеи колес, но что бы колеса не задевали баллоны лодки.

Эксплуатация: 1. Привести лодку в готовность, надуть. 2.Соединить стойки с кронштейнами колесами вверх. 3. Поочередно поднять борта в кормовой части и перевести стойки в нижнее положение. 4. Поставить лодку на колеса и установить мотор на транец в поднятом положении.5. Поднять нос лодки за ручку и вести лодку к воде кормой вперед. 6.Сесть в лодку, оттолкнуться от берега, что бы колеса не касались дна, перевести стойки в верхнее положение или снять. 7. Опустить мотор в рабочее положение. Это примерный алгоритм, в процессе эксплуатации подстроитесь под себя.

На этом пока буду заканчивать свой цикл статей Рыбацких самоделок, есть ещё эксклюзивный материал по изготовлению воблеров -свимбейтов, но будет позже, даже не знаю когда.

С Новым годом и Рождеством!Удачи, здоровья, благополучия! НХНЧ, НГНЖ и ровных дорог!

Преимущества транспортировочных элементов

Без сомнений, съемные транцевые колеса-трансформеры для лодки ПВХ — это незаменимый элемент каждого плавательного средства, без которого сложно представить себе комфортную эксплуатацию водного транспорта. Преимущества конструкции очевидны:

  1. Функциональность.
  2. Высокое удобство применения и отменные технические характеристики.
  3. Эргономичность и мобильность.
  4. Сокращение затрат времени на доставку лодки с берега в воду и обратно.
  5. Конструктивная простота.
  6. Комфортное управление лодкой.
  7. Большой срок службы.

Единственным недостатком таких колес является высокая стоимость, но если попытаться изготовить их своими руками, переплачивать за дорогую покупную модель не придется.

Как выбрать лодку ПВХ с навесным транцем

Алюминиевый вариант намного тяжелее, однако устоять на таком дне на воде намного легче.

При выборе лодке ПВХ нужно следовать ряду советов, которые помогут облегчить задачу:

Определитесь, для чего вам нужна лодка: если для прогулок по реке вдоль берега, и для заплывов на короткие расстояния, отлично подойдет лодка из неармированного ПВХ, который используют так же для матрасов, детских надувных мячей и нарукавников. Если целью покупки лодки являются путешествия в открытом море, охота, рыбалка, то лучше выбрать лодку из армированного ПВХ

Такой материал в разу прочнее и продырявиться при столкновении с камнями.

Важно заранее предположить, сколько человек будет перевозить лодка. Исходя из этого, можно выделить следующие критерии: для одного человека подойдет лодка до 3,3 м в длину, для двоих – от 3,3 до 4,2 м, для путешествия втроем – свыше 4, 2 м

Определиться, что важнее: удобство в транспортировке или качество и комфорт во время плавания

Это связано с достаточно большим весом лодок, к котором помимо основных элементов добавляется дно. В свою очередь, оно может быть как надувным (достаточно легкое, но не устойчивое во время плавания), так и алюминиевым или выполненным из водостойкой фанеры.

Для чего нужен тюнинг?

Такие работы по совершенствованию судна позволяют избежать денежных затрат на покупку новой лодки. Можно подкорректировать внешний вид и технические возможности уже существующего плавательного средства.

Доработка лодки ПВХ для рыбалки своими руками помогает повысить уровень безопасности нахождения человека на этом судне во время рыбной ловли, а также позволяет увеличить срок эксплуатации плавательного средства. Для усовершенствования этих функций проводят следующие работы:

  • устанавливают стояночный якорь;
  • оснащают средство защитным тентом;
  • модернизируют кресло рыболова;
  • оснащают судно различными сумками для хранения необходимых для рыбалки мелочей;
  • монтируют походный столик;
  • делают сходную лестницу;
  • устанавливают электрический или бензиновый силовой агрегат;
  • делают парус;
  • монтируют крепления для удилищ, бензобака и эхолота;
  • устанавливают специальные насосы для лодок.

Все эти работы по модернизации позволяют повысить уровень комфорта и безопасности рыболова. Пользователь может усилить днище судна, сделать жесткий пол, повысить уровень защиты бортов от механических повреждений, установить крепления для добавочных страховочных веревок и канатов. А для увеличения срока эксплуатации рекомендуется использовать стояночные и транспортировочные чехлы, изготовленные для таких лодок.

Что это такое, и для чего они нужны?

Переносить двух-трехместную резиновую лодку в надутом состоянии довольно легко – мужчина среднего телосложения без труда пронесет её несколько десятков метров, разделяющие машину и берег реки или озера.

Значительно сложнее сделать это, если кокпит забит рыбацкими принадлежностями и снаряжением, а на транец уже присоединен навесной мотор. Что же делать?

Снимать мотор и переносить всё оборудование по отдельности, если нужно пересечь небольшую отмель, где возникает опасность повредить дно лодки? Сделать это крайне сложно.

Сегодня в продаже можно встретить различные колеса. В первую очередь они различаются размерами и шириной.

Опытные рыбаки советуют выбирать широкие колеса среднего размера. Благодаря им можно без труда пересекать как участки с плотным грунтом, так и песчаные пляжи – широкие колеса не будут увязать.

Немаловажно, что и колеса, и крепления изготавливаются из материалов, не боящихся влаги. Ведь они будут большую часть времени находиться в воде

Зачем это нужно?

Спускать лодку на воду и выталкивать её обратно на берег бывает довольно тяжело. Это вызывает порой трудности и у крепких, физически развитых людей. Часто встречаются плавсредства, которые при длине 3,6 м и установке мотора «тянут» на 100 кг. И это ещё без учёта топлива, без учёта перевозимого груза, улова или охотничьей добычи. Можно, конечно, привлечь к делу помощника, но не всегда это получается, да и зачем, когда есть отличный выход — монтаж специальных колёс.

Но с тяжестью ещё можно как-то примириться. А вот с избыточным трением мириться нежелательно. Когда лодку волочат о камни при высадке на необорудованный берег, она неизбежно покроется царапинами. И, быть может, даже будет немного порезана. Да, современные материалы позволяют конструкции перенести такие события без особых последствий.

Разновидности шасси транцевых колес

В настоящее время при выборе колес для лодки покупатель столкнется с четырьмя разновидностями шасси данного товара.

Они отличаются конструкцией и принципами монтажа:

  • Транформер — особая сборка делает данную модель наиболее компактным вариантом. Шасси фиксируется таким способом, что его можно не откреплять и оставлять на сложенном изделии. При движении на воде колеса не мешают маневренности судна. Стойки выполнены из стали, колеса легко переводятся из положения отдыха в рабочее.
  • Автоматические КТ-ЗН, КТ-ЗНУ- фиксируются в двух положениях, в рабочем — вниз и вверх во время хода лодки по воде. Устройство отличается долговечностью, простотой эксплуатации, позволяет перевозить лодку на дальние расстояния. При изготовлении задействуют лазерную резку и аргоновую сварку. Все комплектующие имеют хорошее качество, изделие эстетично выглядит.
  • Складные модели — дают возможность фиксации стоек в разных положениях при помощи подпружиненных защелок. Колеса легко слаживаются снизу вверх. Все детали изготавливают из нержавеющей стали.
  • Поворотно откидные — ориентированы на перемещение судна одним человеком на небольшие дистанции. Колеса фиксируются крепежной шпилькой, имеют два положения высоты. Предполагают транспортировку веса до 140 кг.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
