Теплообменник для палатки

Что такое теплообменник и как он работает

Теплообменник – это металлическая конструкция, в которой происходит горение топлива различного вида. Они комплектуются нагревательными элементами большого размера, благодаря чему наружу выделяется тепловая энергия. Все модели оснащаются системой отвода продуктов горения.

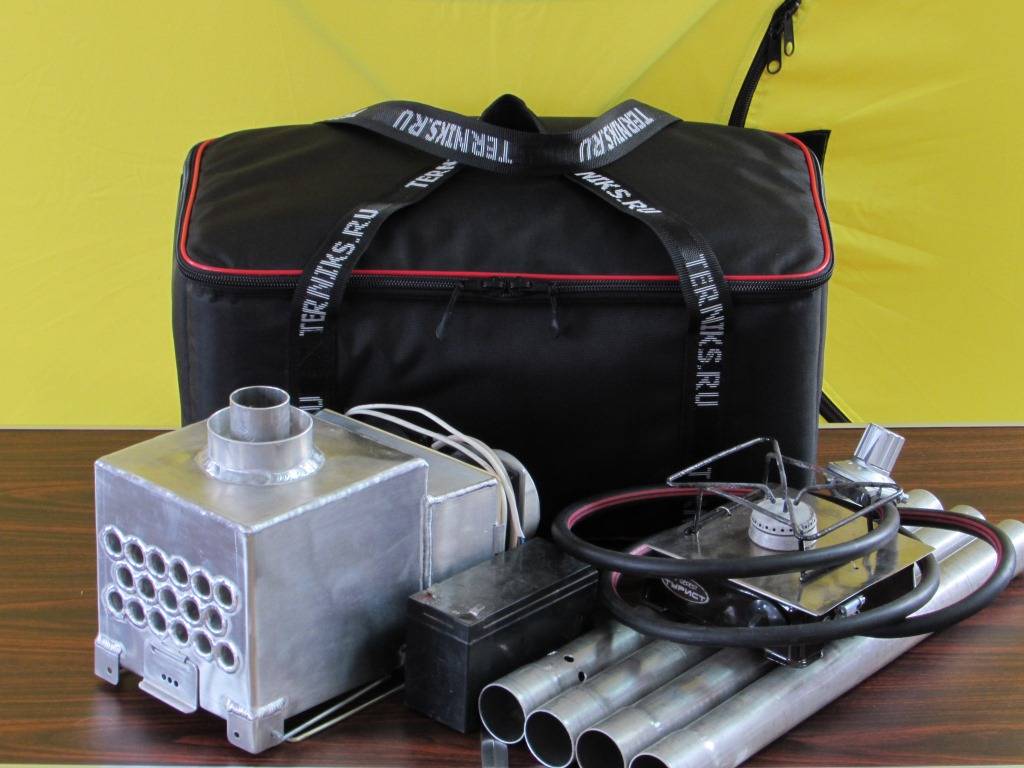

Стандартный набор, которым комплектуется теплообменник

Теплообменники состоят из нескольких частей, которые взаимосвязаны между собой:

  1. Основным блоком выступает горелка. В ней происходит сжигание топлива того или иного вида, благодаря чему и образуется тепло.
  2. Выходная система. Она препятствует попаданию остаточных продуктов горения в палатку.
  3. Нагревательные элементы. Позволяют дольше сохранять положительную температуру в помещении.

Принцип работы теплообменника, установленного в палатке

Под теплообменником находятся различные источники тепла, которые сжигают топливо. Теплый воздух по специальным трубкам поднимается вверх, а затем равномерно распределяется по всей внутренней части палатки. Опасные продукты горения выводятся наружу через дымоход.

Некоторые устройства дополнительно оснащаются вентилятором, который функционирует от портативного аккумулятора. Он позволяет быстрее разогнать тепло по палатке и улучшить прогрев ее отдаленных частей.

Обзор моделей

ГЕК

Теплообменник для производителя оснащен специальной защитой, которая обеспечивает оперативный отвод из палатки всех продуктов горения, которые могут оказать негативное влияние на состояние здоровья рыбака. Печка подойдет для эксплуатации не только внутри рыбацких, но и туристических палаток, совместима для эксплуатации с большинством моделей туристических газовых плиток.

Преимущества устройства:

  • продолжительный срок эксплуатации при соблюдении всех правил установки и использования;
  • комплектная труба для отвода продуктов горения;
  • основной материал – оцинкованная сталь, защищенная от коррозии даже в условиях повышенной влажности.

Недостаток у изделия один – алюминиевая гофра и вентилятор могут деформироваться при чрезмерных механических нагрузках.

Омский

Омский теплообменник от компании Сибтермо подойдет для обогрева внутреннего пространства внутри рыболовной палатки либо любого другого небольшого помещения. Изделие изготовлено из алюминия, имеет небольшой вес, хорошо отдает тепло в окружающее пространство. Все продукты горения легко удаляются из жилого помещения за счет специальной герметичной трубы.

В конструкции предусмотрен вентилятор, работающий от аккумулятора, который позволяет улучшить тепловой воздушный обмен внутри помещения.

Теплообменник должен эксплуатироваться только под постоянным присмотром со стороны рыбака, вблизи устройства должны отсутствовать любые горючие жидкости и легко воспламеняемые материалы.

Можно использовать совместно с инфракрасными горелками, а также с большинством туристических горелок бытового назначения.

Суховей

Прибор изготовлен из нержавеющей стали, труба для отвода продуктов горения изготовлена из алюминия, за счет чего немного весит и легко транспортируется даже на значительные расстояния. Отличительная черта теплообменников данной марки – высокая производительность, а также возможность настроить работу на высоких или низких оборотах в зависимости от потребностей.

К преимуществам устройства можно отнести:

  • практически бесшумный аккумулятор;
  • высокий уровень КПД.

Устройство преимущественно совместимо с горелками от компании Гефест, недостаток – немного завышенная цена.

Десна БМ

Компактная модель теплообменника, идеально подойдет для установки в палатке небольшого размера, не займет много места. Может работать в обычном режиме, если необходимо ускорить обогрев палатки, можно активировать режим турбо, во время которого устройство будет работать на повышенных оборотах (повышенный расход топлива).

Преимущества:

  • облегченный корпус из нержавеющей стали;
  • совместимость практически с любыми горелками;
  • высокий КПД.

Урал

Теплообменники Урал позволяют рыболову почувствовать максимальный уровень комфорта во время зимней рыбалки на льду. Устройство равномерно распределяет теплый воздух по помещению, при этом все продукты горения отводятся наружу через специальную герметичную трубу.

Преимущества:

  • чистый уличный воздух без угарного газа;
  • равномерное распределение теплого воздуха по всему помещению палатки;
  • высокий КПД;
  • быстрый обогрев даже при условии экстремально низких температур на улице;
  • компактные габаритные размеры.

Рипус

Теплообменник от производителя изготовлен из стального сплава, устойчивого к коррозии, сверху покрыт слоем краски, устойчивой к повышенным температурам воздуха. Устройство имеет компактные габаритные размеры и небольшой вес.

Преимущества:

  • автоматический регулятор скорости вращения вентилятора;
  • малый расход топлива;
  • высокий КПД;
  • в комплекте идет кейс для переноски;
  • быстрый отвод продуктов горения из палатки.

Снегирь

Теплообменник производен из нержавеющей стали, толщина стенок – 1,5 мм, сверху для дополнительной защиты покрыв термостойкой краской. Допускается использование устройства при температурах ниже -20 по Цельсию.

В конструкции предусмотрены удобные складные ножки, в комплекте также поставляется удобный контейнер для транспортировки.

Мнение эксперта Книпович Николай Михайлович Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Контейнер для транспортировки имеет такое строение, что в палатке его можно использовать вместо столика.

Все продукты горения оперативно отводятся из палатки через вытяжную трубу, теплый воздух распределяется по внутреннему пространству за счет системы горизонтальных трубок.

Как быстро обогреть палатку

Даже если хорошо утеплить палатку своими руками, зимой она все равно нуждается в дополнительном обогреве. Для этого используют такие приборы:

  1. Газовые плитки – портативные устройства, работающие от небольших баллонов (несколько часов непрерывного горения). Удобны тем, что можно использовать и для обогрева, и для приготовления еды.
  2. Спиртовые горелки – достаточно удобны, при этом во время работы не выделяют вредных веществ. Но пищу на них не приготовить, к тому же понадобится взять емкость со спиртом.
  3. Сухое горючее – очень простой вариант, не занимает много места. Достаточно положить таблетку в консервную банку с заранее сделанным отверстием и поджечь. Но таблетки при горении выделяют вредные вещества, поэтому слишком долго использовать их не получится.
  4. Инфракрасная пленка имеет нагревательный элемент и гибкую поверхность. Обычно ее используют для обогрева балконов, но можно взять в палатку.
  5. Примус бензиновый туристический. С его помощью можно обогреть палатку. Прибор также используют для приготовления еды.
  6. Свечи (восковые, парафиновые) – доступный и дешевый способ. Применять их целесообразно только в теплую погоду. Для утепления небольших помещений, например, плащ-палатки, свечи используют редко из-за пожароопасности.

Теплообменник для зимней палатки своими руками

Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.

Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.

Все размеры носят скорее рекомендательный характер, вы вполне можете что-то изменить специально для ваших нужд.

Подготовка теплообменных труб

Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.

Рекомендуем: Как отогреть замерзший водопровод: обзор лучших способов

Сборка корпуса

Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.

Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.

Работа с электрической частью

Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).

Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.

Купить готовый теплообменник для зимней палатки или собрать самоделку – решать вам. Но самодельное решение более дешевое, а по надежности оно не уступает фабричным аналогам.

Теплообменник в зимнюю палатку: описание принципа работы и изготовление своими руками

Общие характеристики и принцип работы

Большинство новичков считают, что простую и недорогую палатку можно укрыть от жары, но это глубокое недоразумение. Палатка нагревается только в ограниченном пространстве, но если она не оборудована теплообменником, все, что от нее можно получить, — это защита от сильного ветра.

важно отметить, что эффективный обогрев и поддержание температуры внутри палатки возможен только при наличии какого-то двухслойного замка на входе и люка в месте расположения утеплителя. Если люка нет, это место необходимо защитить стекловолокном, чтобы избежать опасности возгорания

Планируете ли вы сделать теплообменник для зимней палатки своими руками или купить готовый вариант, решать только вам. Но в любом случае необходимо заранее понимать принцип работы такого устройства, так как он похож как в магазинных продуктах, так и в самодельных. То же самое и с требованиями к эксплуатации и безопасности.

  1. Максимально возможный температурный диапазон.
  2. Площадь обогрева.
  3. Тип материала, из которого изготовлена ​​система.

Форма нагревателя также играет важную роль, поскольку круглые модели, как известно, демонстрируют более эффективную работу, чем квадратные, поскольку отсутствуют зоны застоя тепла.

Чаще всего теплообменники изготавливают из жаропрочной стали, хотя в самодельных изобретениях могут присутствовать самые разные подручные материалы и средства.

Особенности выбора теплообменника

В настоящее время рыбаки используют самые разные варианты обогрева палаток. Каждый из них имеет множество преимуществ, но также и ряд недостатков.

В список наиболее эффективных и популярных способов производства тепла входят:

  1. Спиртовые горелки.
  2. Газовые обогреватели.
  3. Бензиновые теплообменники.

Если говорить о спиртовых моделях, то они считаются самыми простыми и дешевыми теплообменными агрегатами, позволяющими получать тепло непосредственно от сжигания сухого спирта. Среди преимуществ таких конструкций — большая экономичность и легкость, но это сказывается на производительности. Такие конфорки особенно незаменимы в межсезонье, например осенью или весной, а зимой от них много тепла не получишь.

Однако именно тяжелый баллон усложняет процедуру транспортировки системы зимой, а также увеличивает риск замерзания газа при отрицательных температурах. Однако современные газовые горелки комплектуются компактными газовыми баллончиками, и для решения проблемы замерзания достаточно использовать медную пластину или трубку, часть которой нагревается горелкой, а другая помещается на баллончик.

Газовые системы имеют простую конструкцию и особую надежность, поэтому пользуются большой популярностью не только у профессиональных рыболовов, но и у новичков.

Бензиновые модели популярны уже много лет. Несмотря на приличный «возраст», их конструкция практически не изменилась, но это никак не повлияло на высокий КПД. Если сравнивать бензиновые модели с газовыми, они намного компактнее и экономичнее. Это связано с доступностью бензина, особенно если вы покупаете его небольшими канистрами.

Среди недостатков таких систем — опасность возгорания при неправильном использовании. Кроме того, при сильном перегреве устройство может взорваться, а это уже приведет к более плачевным последствиям.

Размеры и характеристики печки для палатки

Печи бывают разных размеров и конфигураций. Чтобы не ошибиться в расчётах, нужно точно знать 3 основных фактора:

  • размер палатки, которую нужно обогреть;
  • общую грузоподъёмность снаряжения вместе с печью;
  • длительность маршрута.

Важно! Оставлять работающую печь на ночь, когда никто не следит за огнём, запрещено. Если вы хотите оставить её включённой, то распределите часы дежурства, чтобы кто-то следил за пламенем и притоком чистого воздуха

Приблизительные размеры печи для кемпинга или зимней рыбалки будут следующими:

  • диаметр трубы — около 86 мм;
  • размер корпуса (топки) — 25×25×50 см;
  • объём топки — 30 л;
  • количество труб для дымохода — 3;
  • длина труб — 50–70 см;
  • труба с изгибом — 1 шт.;
  • приблизительный вес — 5 кг.

Разумеется, при изготовлении печи своими руками, ваши размеры могут быть другими. Главное — это побеспокоиться о работоспособности конструкции после сборки.

Самодельная буржуйка

Буржуйкой в начале XX века называли металлическую печь на дровах, которая устанавливалась в помещении. Продукты горения выводились через дымоход в окно. Печь для кемпинга обладает тем же принципом действия, только имеет более компактные размеры. Топливом в обоих случаях являются щепки, опилки, небольшие куски древесины. Средняя температура боковой поверхности достигает 100–150 градусов, что нужно помнить, когда вы готовите пищу.

Важно! Если есть проблемы со сваркой листов из оцинкованной стали, зашлифуйте свариваемые участки. Удаление оцинкованного слоя позволит сделать швы, но несколько уменьшит срок полезного использования изделия, так как оно будет более подвержено коррозии

Инструкция по изготовлению печи:

  1. Продумайте модель. Начертите чертёж или схему, предусмотрев точные размеры готового изделия. Разметьте металлический лист и трубы маркером там, где нужно сделать разрезы металла.
  2. В верхней части сделайте отверстие по диаметру совпадающее с трубой, которая станет дымоходом.
  3. Разрежьте трубу на несколько частей, чтобы их было возможно сложить внутрь печки при транспортировке. На одном из концов сделайте разрезы и загните получившиеся лепестки внутрь. Это позволит вам вставить один конец дымохода в другой.

Щепочница

Щепочницей называется небольшая печь, которую можно брать с собой в летний или осенний поход для 2 человек. Она представляет собой небольшой цилиндр. В его нижней части расположена колосниковая решётка, сбоку — отверстие для подачи воздуха и поддержания горения. Сверху устанавливается решётка, на которую ставят ёмкость с пищей.

Знаете ли вы? Считается, что теплоотдача круглой или овальной печи выше, чем квадратной. Но цилиндрообразную модель туристы не смогут использовать для приготовления пищи.

Сбоку также делают отверстие, в которое будет подбрасываться топливо. В таковом качестве используются шишки, щепки, небольшие сучья. Печь может быть оборудована ножками, которые обеспечат зазор между нижней решёткой и грунтом. Ножки также гарантируют устойчивость и дают возможность свободно высыпаться сгоревшей золе.

Щепочница может быть сделана из прямоугольной, цилиндрической, треугольной и любой другой конструкции. Главное, это определить, нужна ли она в конкретном походе, так как для приготовления пищи более чем на 3 человек, она слишком мала. И конечно, она не подходит для зимнего обогрева палатки.

Узнайте также об особенностях газовой печи для палатки.

Для изготовления щепочницы вам понадобится лист оцинкованного алюминия, нержавеющей стали или другого металла. Необходимо разметить его, разделив на 4 стенки, днище и крышку. В днище и крышке делают отверстия для движения воздуха. В одной из боковых стен нужно создать дверцу для закладки топлива, а в другой — отверстие для обеспечения движения воздуха.

Но самый простой вариант такой конструкции — это жестяная банка. По периметру в нижней части делаются отверстия, сквозь которые будет двигаться воздух. В нижней части пробивается пара отверстий для высыпания золы. Внутрь конструкции накладывается топливо, а на её поверхность устанавливается решётка, на которую ставят чайник или котелок.

Обзор видов

Как и многие другие устройства, теплообменники делятся на несколько видов. Отличаются они по типу сгораемого в них топлива.

Свечи и спиртовые горелки

Данный тип является самым простым. Как правило, горелки на таком топливе используются в несильные холода, так как много тепла они выделить не могут. Теплообменники на спирте и на свечах являются очень экономичными и компактными, но не сильно производительными.

На твердом топливе

Твёрдое топливо очень часто используется рыболовами, так как это могут быть обычные дрова, которые можно нарубить в лесу при необходимости. Но чаще всё же используются уже заготовленные сухие дрова или паллеты.

Недостатком дровяных теплообменников является большой размер конструкции. Твёрдым материалам нужна большая камера для эффективного их горения.

Бензиновые

Бензин также является доступным материалом. Горелки, использующие бензин, имеют довольно небольшие размеры, при этом они выделяют достаточное количество тепла для поддержания нужной температуры в палатке даже при очень сильных морозах. Хранится бензин в специальных баллончиках, которые равномерно подают топливо в камеру сгорания. Несмотря на небольшие размеры и простоту топлива, такие теплообменники являются довольно опасными. Всё из-за того, что бензин склонен взрываться и воспламеняется. Поэтому при его использовании нужно быть предельно аккуратным.

Газовые

Аппараты, работающие на газу, являются достаточно распространёнными у рыбаков. В отличие от бензина, использование газа является более безопасным, при этом устройство теплообменника то же. Газ наполняется в специальный баллон, из которого идёт шланг в горелку. Там происходит воспламенение и начинается выработка тепла.

Также существует ещё одно разделение всех теплообменников, а именно – по наличию вентилятора. Устройства, которые имеют данную деталь, позволяют более эффективно обогревать внутреннее пространство палатки. В то же время они требуют дополнительно к себе аккумулятор. Вариант без вентилятора хорош тем, что не надо заморачиваться с источником тока, а также он позволяет сэкономить место как в палатке, так и при его перевозе

Параметры

Любое тепловое устройство характеризуется по следующим параметрам:

  1. Тип и форма — основополагающее отличие теплообменников заключается в наличие или отсутствии вентилятора. Конструкция может иметь от 1 до 3 кулеров. Следует учесть, что подобный элемент добавляет вес устройству.
  2. Используемое топливо — производителем указывается данный параметр. Прописан в начале паспорта.
  3. Габариты — не всегда большой размер изделия будет преимуществом. Чем больше габариты, тем меньше производительность. Объемные изделия не подойдут для небольшой палатки, займут много свободного пространства.
  4. Материал — Это сказывается на массе устройства и его цене. Выбирать надо менее плавкие и термостойкие материалы.
  5. Вес — легкие приборы проще в транспортировке и установке. Но, их можно ненароком уронить или стукнуть, поэтому больше риск повреждения. Если рыбалка будет происходить на одном месте и не потребуется перемещаться, то вес не важен. Когда надо добираться пешком, то лучше выбрать компактные и легкие модели.
  6. Тепловая мощность. Чем больше мощность теплообменника, тем интенсивнее будет нагнетаться тепло.
  7. КПД, экономичность. Эта характеристика влияет на степень прогрева помещения — сколько тепла в состоянии выделить устройство за определенный временной интервал. Чем выше КПД, тем продуктивнее прибор. Не имеет смысла покупать мощный теплообменник для обогрева маленькой палатки.

Также, при выборе следует учитывать площадь пространства, которое планируется прогревать.


Хорошая модель для палатки

Изготовление системы своими руками

Изготовить теплообменник для рыбалки своими руками намного проще, чем кажется на первый взгляд. И хоть некоторые рыболовы считают, что разумнее приобрести готовую недорогую конструкцию, народные умельцы не сдаются, продолжая выпускать самые различные конструкции с уникальными рабочими свойствами и эффективностью работы.

Это не удивительно, ведь подобный подход оправдывается многими причинами:

  1. Рыболов может сэкономить финансовые сбережения. Самодельный обогревательный прибор намного дешевле магазинных моделей. А если речь идет о жителях отдаленных населенных пунктов, которые банально не могут добраться до специализированной торговой точки, где есть профессиональное снаряжение для охоты и рыбалки, то, конечно же, приходится начинать работу самостоятельно.
  2. Изготавливая теплообменник своими руками, можно придать ему определенный набор функциональных возможностей. В этом случае можно просто модернизировать покупную модель или попытаться создать конструкцию с нуля.
  3. Если вы сделаете систему в домашних условиях из подручных средств, это существенно расширит ваши возможности и позволит обрести новые навыки. Кстати, многие умельцы практически не представляют свою жизнь без постоянных экспериментов в мастерской.

Виды самодельных обогревательных агрегатов

В настоящее время рыболовы используют несколько вариантов обогрева палатки:

  1. «Печное отопление». Твердотопливные агрегаты всегда пользовались популярностью, особенно если говорить о любителях соорудить что-то своими руками. Однако показатели безопасности и эксплуатационного удобства не всегда соответствуют желаемым, поэтому рыболову нужно постоянно дежурить у такой конструкции. Да и сбор дров в темное время суток невозможен, что заставляет привозить с собой на водоем определенный запас твердого топлива. При этом слишком большое выделение тепла нередко приводит к обледенению палатки и другим неприятным последствиям.
  2. Газовый теплообменник. Считается более разумным и удобным средством обогрева. Используя его, вы лишаетесь необходимости обустраивать систему отвода дыма, которая обязательна в предыдущем случае. К тому же такие горелки безопасные и компактные.

Новички, которые желают знать, как сделать теплообменник своими руками для рыбалки, должны подготовить такие материалы и комплектующие:

  1. Газовую горелку, которая поддерживает возможность ручной регулировки подачи газа.
  2. Небольшой газовый баллон.
  3. Кислородный шланг длиной от 50 сантиметров.
  4. Керамический инфракрасный нагревательный элемент, который соответствует размерам взятой ранее горелки.

Первым делом из горелки нужно убрать форсунки и оставить лишь кран и трубку. Затем шланг следует одеть на трубку и штуцер горелки, но топливо при этом должно оставаться в газообразном состоянии, поэтому баллон держат стоя.

Естественно, на рыболовных форумах предлагается масса других конструкций и решений, но такой вариант пользуется самой большой популярностью, особенности среди любителей активного отдыха в холодную пору года.

Заводские модели

Рассмотрим самые популярные разновидности теплообменников для зимних палаток. Оборудование новое, поэтому особого разнообразия мы здесь не увидим. Но и того, что есть в продаже, более чем достаточно.

Теплообменник Суховей

Перед нами неплохой прибор, изготовленный из прочной нержавеющей стали и алюминиевой трубы. Он отличается производительностью до 184 куб. м/час и может работать на повышенных и пониженных оборотах. Тщательно продуманная конструкция обеспечивает высокий КПД, а малошумящий вентилятор избавляет пользователей от лишних шумов. Аппарат легко раскладывается в рабочее состояние и работает с плитками от производителя Гефест. Стоимость модели составляет коло 7000 рублей.

Также возможно использование других горелок, подходящих по габаритам с данным теплообменником.

Теплообменник для рыбалки Сибтермо СТ-1.6

Представленная модель отличается наличием сразу двух вентиляторов, что увеличивает пропускную способность. Это отличный теплообменник в палатку для зимней рыбалки, позволяющий максимально быстро прогреть большой объем воздуха. Вес агрегата составляет всего 1,88 кг, он может эксплуатироваться совместно с любыми газовыми и инфракрасными горелками. Даже в самую лютую зиму в вашей палатке будет тепло и комфортно. Дымоход в данной модели подключается сверху.

Стоимость теплообменника для зимней палатки Сибтермо СТ-1.6 составляет около 5600 рублей.

Теплообменник «Десна БМ»

Максимально компактный, с одним вентилятором, идеально подходит для зимней палатки. Работает как в автоматическом режиме, так и в режиме турбо. Может использоваться совместно с любыми горелками и печками (в том числе с инфракрасными). Корпус изготавливается из нержавеющей стали и защищается стойкой эмалью, выдерживающей нагрев до высоких температур. Производитель заявляет о высоком КПД, несравнимом с КПД любых других аналогов. Стоимость агрегата составляет около 7000 рублей.

Виды

По назначению, разделяют теплообменники на:

  1. Охладительные.
  2. Нагревательные.

Первые содержат в себе холодный газ или жидкость. Контактируя с ним, разогретый теплоноситель остывает.

Нагреватели же наоборот, содержат в себе разогретый газ (жидкость), который делится теплом с циркулирующей холодной жидкостью (газом).

Устройство поверхностного теплоомбенника

И «нагреватели» и «охладители» могут различаться по конструкции:

  1. Поверхностные (тот случай, когда среды контактируют через промежуточную поверхность).
  2. Регенеративные (поочерёдная подача холодной и горячей среды к специальной насадке, которая, нагреваясь и охлаждаясь, регулирует температуру сред).
  3. Смесительные (подача одной среды непосредственно в другую и их перемешивание).

Надо сказать, что поверхностные теплообменники используются чаще всего. Они значительно отличаются по форме. Здесь можно выделить три типа:

  1. Пластинчатые (множество пластин, собранных в кассеты, по лабиринтам которых проходит жидкость).
  2. Змеевики (тонкая трубка, закрученная в спираль).
  3. Труба в трубе.

Изготовление системы своими руками

Сделать теплообменник для рыбалки своими руками намного проще, чем кажется на первый взгляд. И хотя некоторые рыбаки считают, что разумнее покупать готовую дешевую конструкцию, мастера не сдаются, продолжая выпускать самые разные конструкции с уникальными рабочими свойствами и производительностью труда.

Это неудивительно, ведь такой подход оправдан по многим причинам:

  1. Рыбак может сэкономить финансовые средства. Самодельный обогреватель намного дешевле магазинных моделей. И если мы говорим о жителях отдаленных населенных пунктов, которые просто не могут добраться до специализированной точки продажи, где есть профессиональное охотничье и рыболовное снаряжение, то, конечно, нужно начинать работать самостоятельно.

  2. Сделав теплообменник своими руками, можно придать ему определенный набор функций. В этом случае можно просто обновить купленную модель или попробовать создать дизайн с нуля.
  3. Если вы построите систему дома из имеющихся инструментов, это значительно расширит ваши возможности и позволит вам приобрести новые навыки. Кстати, многие мастера практически не представляют своей жизни без постоянных экспериментов в мастерской.

Виды самодельных обогревательных агрегатов

В настоящее время рыбаки используют несколько вариантов обогрева палаток:

  1. «Печное отопление». Твердотопливные агрегаты всегда пользовались популярностью, особенно если мы говорим о тех, кто любит что-то строить своими руками. Однако показатели безопасности и комфорта эксплуатации не всегда соответствуют желаемым, поэтому рыболову необходимо постоянно дежурить на таком объекте. А собирать дрова ночью невозможно, что заставляет носить с собой в баке определенный запас твердого топлива. При этом чрезмерное тепловыделение часто приводит к образованию льда на палатке и другим неприятным последствиям.
  2. Газовый теплообменник. Считается более разумным и удобным средством обогрева. Используя его, вы теряете необходимость оборудовать систему дымоудаления, которая была обязательной в предыдущем случае. К тому же эти горелки безопасны и компактны.

Новичкам, желающим узнать, как сделать теплообменник для рыбалки своими руками, следует подготовить следующие материалы и комплектующие:

  1. Газовая горелка с возможностью ручной регулировки подачи газа.

  2. Маленький газовый баллон.
  3. Кислородная трубка длиной 50 см.
  4. Инфракрасный керамический нагревательный элемент, соответствующий размерам ранее взятой горелки.

В первую очередь необходимо снять форсунки с горелки и оставить только кран и шланг. Затем следует надеть шланг на шланг и штуцер горелки, но топливо должно оставаться в газообразном состоянии, поэтому баллон следует удерживать в вертикальном положении.

Конечно, на рыболовных форумах предлагается множество других дизайнов и решений, но этот вариант наиболее популярен, особенно среди любителей активного отдыха в холодное время года.

Как выбирать при покупке

Теплообменник для зимней рыбалки можно купить в любом рыболовном или туристическом магазине. Выбирать следует, отталкиваясь от базовых показателей.

По типу топлива

Наиболее распространенные обогревающие устройства — газовые. Источником топлива служит сжиженный газ. У него имеются следующие недостатки:

  • баллоны требуют особого ухода, условий хранения и систематической проверки;
  • в мороз газ в баллонах замерзает с утратой исходных качеств.

Другим видом топлива является бензин. Он не замерзает при сильном холоде. Теплообменники на нем имеют компактные размеры, но они легко возгораются. Безопаснее в использовании керосиновые и дизельные теплообменники.


Данный теплообменник работает на газе

Выбор по производителю

Самый трудный критерий. На рынке популярны отечественные производители. Китай поставляет устройства, которые с каждым годом улучшаются в плане качества. Из Европы имеется, но в ограниченном количестве.

Вес и мобильность

В зависимости от материалов, различатеся вес теплообменника. Легкое устройство значительно мобильнее. Однако, аппарат должен надежно стоять на специальной подставке. А малый вес может стать причиной неустойчивости.

Состояние внешнего вида

При выборе изделия оценивают по внешнему виду. Прежде смотрят на корпус и ножки, чтобы были крепкими. Если в комплекте подставка, то и она должна быть качественная. Трубы для вывода углекислого газа надо разобрать и собрать

Важно, чтобы в местах соединения не было зазоров

Если можно, убеждаются в работоспособности вентилятора. А вот горелку не получится сразу проверить, придется ждать соответствующего момента. Но, она должна быть закрытой, чтобы воздух не смог проникнуть на пламя.

Теплообменник для зимней палатки своими руками чертежи. Как сделать теплообменник для палатки своими руками?

Каждый турист (охотник, любитель зимней рыбалки) убежден, что палатка, состоящая из 2-х слоев, гораздо лучше палатки с одним слоем. Она эффективно предохраняет от мороза и зноя, создавая нечто вроде термоса. Но в свирепую зиму обойтись без добавочного подогрева попросту невозможно.

Задачу может решить теплообменник для палатки. Это малогабаритное и легкое устройство гарантирует безопасную и оперативную подачу тепловой энергии, давая возможность отапливать палатки большого размера.

Описание и принцип работы

В противоположность большинству других отапливающих приспособлений, данное устройство выводит продукты сгорания наружу, вследствие чего нет необходимости открывать доступ внутрь свежему воздуху и при этом нести потери произведенного тепла. Для этой цели в палатке должен быть по меньшей мере один люк в верхней части. Помимо дымохода, из конструкционных особенностей следует выдвинуть на первый план наличие нагревающих воздушное пространство трубок и вентилятора для увеличения результата (функционирует от аккумуляторной батареи либо батареек).

Деятельность теплообменника выстроена на сгорании топлива, которое трансформируется в тепло . Горелка, расположенная внизу, разогревает трубки теплообменника, посредством которых при помощи вентилятора протягивается воздух. Проходя сквозь них, он также разогревается и поступает в палатку. Продукты сгорания, образовавшиеся вследствие сжигания горючего, уходят наружу по дымопроводу. Подобная структура близка жаротрубным теплообменникам, использующимся в твердотопливных котлах, да и функционирует она по такому же типу. Воздух, прошедший по разогретым трубкам, преобразуется в сухое тепло и отапливает внутреннее помещение палатки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
