Как сделать прицеп для лодки

Параметры прицепа и регистрация в ГИБДД

Чаще всего в поселках до реки (или озера) рукой подать и на дороге к водоему сроду не было постов ГИБДД. Покупать дорогостоящий фабричный прицеп, чтобы привезти лодку 200-300 метров или даже пару км, никто не хочет и поэтому мастерят прицепы для плавучих средств из подручных материалов.

В больших же городах регистрация сего транспортного средства просто обязательна – до водоема без нее просто не доедешь, остановит “доблестная, честная и сердцу дорогая” автоинспекция на первом же посту и “влепят” штраф или конфискуют прицеп.

Для того чтобы прицеп зарегистрировали, нужно получить заключение у организации, которая имеет лицензию на тестирование и испытание транспортных средств (некоторые автошколы, МРЕО, иногда даже частные организации с лицензией).Для проведения испытания в организацию, которая будет заниматься этим благим делом, необходимо предоставить чертежи прицепа, которые должны быть выполнены должным образом (качественный чертеж с указанием всех размеров и параметров).

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Какие способы перевозки лодок ПВХ существуют

Многие любители активного отдыха задаются вопросом, как должна происходить перевозка лодок ПВХ на прицепе? Для того чтобы разобраться в этом, рекомендуется ознакомиться со следующей информацией.

Гребную лодку, например, очень удобно транспортировать с места на место. То есть ее достаточно свернуть, поместить в рюкзак и перевезти. То есть каких-либо дополнительных приспособлений и средств для ее транспортировки не требуется. Достаточно просто достать ее из рюкзака и при помощи насоса накачать.

Несмотря на то что такой способ хорош, подходит он не для всех любителей активного отдыха. Многие рыбаки и охотники предпочитают перевозить уже готовую лодку. Это удобно тем, что ее легче спускать на воду, не выполняя при этом каких-либо других манипуляций.

Чтобы перевезти плавательное средство с места на место, можно воспользоваться несколькими основными способами:

• При помощи специального лодочного мотора.
• Перевозка лодки ПВХ на бортовом прицепе.
• При помощи специальных контактных платформ.
• С использованием конструкций, сделанных своими руками.
• На самом автомобиле, то есть на его крыше.

Рассмотрим каждый из этих способов более подробно.

Основная идея переоборудования

Несмотря на то, что кардинальным образом ничего не поменяется в устройстве, немного поработать с ним придется. Если перевозить лодку на обычном прицепе без дополнительных усовершенствований, то материал ПВХ быстро выйдет из строя, да и погрузка будет сопряжена с рядом проблем.

Ложементы под лодку можно выполнить из деревянного бруса, половой доски или металлического профиля. Каждую рейку придется покрыть подходящим материалом, чтобы исключить повреждение ПВХ или резины. В качестве такого материала подойдет подложка под ламинат, утеплитель труб или ковролин.

Универсальное средство для перевозки разных типов плавательных средств своими руками вряд ли получится изготовить, поэтому акцентировать конструкцию необходимо на параметры своей лодки. Ложементы должны обеспечивать максимальное распределение нагрузки, поэтому по длине должны соответствовать размерам лодки.

Топ-3. ЛАВ 81014

Рейтинг (2021): 4.74

Сборная конструкция Прицеп собран из заменяемых модулей, что позволяет легко его ремонтировать и в существенной степени менять размер и форму, просто устанавливая другие элементы.

• Характеристики

  Средняя цена: 77 000 руб.

• Страна: Россия
• Грузоподъемность: 501 кг
• Собственный вес: 244 кг
• Длина перевозимого судна: 5 м
• Опоры: ролики
• Тормоза: нет

Главная особенность этого прицепа – сборная конструкция. Он не изготовлен из цельного профиля, легко разбирается и собирается на болтах. Такую систему часто причисляют к недостаткам, так как она менее прочная, но если вы не перегружаете прицеп, то и проблем не возникнет. А вот преимуществ у сборных моделей куда больше. Во-первых, вы можете легко заменить любой модуль. Например, если он повредился при небольшой аварии или вы просто хотите увеличить габариты. Это полноценный конструктор, а производитель дает возможность выбрать необходимую конфигурацию еще до покупки. Например, можно установить колеса большего или меньшего диаметра или поставить светодиодные фонари.

Плюсы и минусы

• Ремонтопригодность
• Откатная погрузочная тележка
• Возможность менять модификацию и конфигурацию
• Фактическая грузоподъемность выше номинальной

• Негерметичные фонари
• Мало позиций для регулировки роликов

10 лучших катеров для рыбалки

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Где можно купить детали?

Самодельный прицеп для лодки требует значительных временных и капиталовложений. Это обязательные условия для адекватного финала всей работы. Но сэкономить драгоценное время, выиграв на выборе магазина, – это вполне разумно.

Итак, большую часть деталей можно приобрести в специализированных супермаркетах, или каталогизированных системах в интернете – например, вам прекрасно подойдет “Автофлекс-Кнотт”, “Франкарди” или “Билтема”. Остальное же вполне можно покупать «на местах». Небольшие автобазы, мастерские, магазинчики запчастей – любая из этих точек подойдет, главное, чтобы вы были уверены в качестве материалов.

Кроме того, вам нужно знать, что все чеки стоит сохранить – в дальнейшем они вам понадобятся для регистрации прицепа в дорожно-транспортной службе.

Особенности тележки для лодочного мотора

Описание

Основным составными частями данного простого, но в то же время надежного транспортного приспособления для подвесного двигателя плавсредства являются:

• Каркас – сварная конструкция из профиля квадратного сечения. Состоит каркас из двух длинных профилей соединенных поперечным усилителем на уровне опорной платформы. К верхним и нижним концам каркаса под прямым углом приварены короткие профиля с отверстиями для фиксирующей шпильки и шплинтов (болтов) крепления нижней ручки.
• Шасси — состоит из оси и двух бескамерных колес, привариваемых в нижней части каркаса.
• Опорная платформа – площадка из плотного материала с вырезом для фиксации в ней ноги мотора –«дейдвуда». Крепиться при помощи болтов под прямым углом к поперечному усилителю каркаса

Нижняя ручка – «г»-образная вставляется внутрь приваренных к нижним концам каркаса профилям. Фиксируется при помощи шплинтов или болтов с барашковыми гайками Ручка-транец (транспортная) — состоит из 4 профилей (короткий-длинный) сваренных попарно под прямым углом друг к другу. Концы длинных профилей профилем с установленными на нем небольшими колесиками. Концы коротких профилей соединены усилителем, к которому прикручена толстая и широкая деревянная доска.

Принцип работы

Весь процесс крепления мотора, его навески на транец при помощи такого приспособления достаточно прост и не требует значительных усилий:

• Тележку устанавливают в вертикальное положение.
• « Дейдвуд» фиксируют в вырезе опорной платформы и пристегивают к каркасу ремнем.
• Отверстие транцевой струбцины совмещают с отверстиями в приваренных к верхней части каркаса коротких профилях, вставляют длинную шпильку из прочного металла. Для фиксации шпильки с двух ее концов применяют прочные шплинты.
• Транцевую струбцину крепят к доске ручки-транца.
• Зафиксированный таким образом мотор грузят в багажное отделение автомобиля и перевозят к месту рыбалки.
• Для установки мотора на лодку тележку аккуратно вытягивают из машины и поставив в вертикальное положение катят к ней.
• Подкатив тележку к лодке, ее разворачивают транспортной ручкой к опорной площадке для крепления мотора — транцу.
• Ослабив транцевую струбцину транспортную ручку снимают.
• Тележку с мотором наклоняют таким образом, чтобы транцевая струбцина попала на транец и, зажимая транцевую струбцину, фиксируют его на лодке.
• Снимая шплинты, вытягивают фиксирующую шпильку.
• Тележку снимают и кладут в багажное отделение автомобиля.

Для того чтобы после окончания рыбалки снять мотор с лодки выполняют описанные в самом начале операции.

После окончания рыбалки, тележку с укрепленной на ней мотором хранят в горизонтальном положении на балконе, в отапливаемом гараже.

Сборка лодочного прицепа

Стоит упомянуть, что чертежи лодочных прицепов должны содержать четкие размеры, которые будут подходить для вашего индивидуального случая.

Старайтесь сделать такую конструкцию, которая будет подходить именно для вас, так как в дальнейшем могут возникнуть проблемы с фиксацией лодки. Тщательно измерьте габариты катера или лодки, и только тогда приступайте к работам.

Как советуют специалисты, все элементы лодочного прицепа своими руками должны соединяться с помощью сварки. Можно использовать и болты, но только не заклепки. Для большей надежности на стыки конструкции необходимо приварить дополнительные косынки.

Далее нужно просверлить отверстия под болты М12, и выполнить соединение сцепки с осью

Непосредственно перед сборкой тщательно проверьте, как сбалансирована рама, а также обратите внимание на привальное соотношение конструкции оси к балке

Советуется такую процедуру выполнять старым, проверенным методом: установите колеса, присоедините самодельный лодочный прицеп к авто и проведите тест драйв, проще говоря тестовый заезд.

Во время движения удостоверьтесь, что прицепное устройство идет ровно и не отклоняется в какую-либо из сторон. Автомобиль должен ехать ровно, а руль при этом не должно вести в сторону.

Если все в порядке, и никаких проблем не обнаружено необходимо установить стояночную ножку, а также страховочный трос для надежности. Некоторые устанавливают еще и «рулевое колесо», которое позволяет с легкостью перекачивать тележку с места на место, но это не обязательно.

Для монтажа лебедки лодочного прицепа вам нужна труба 60×40×2, которая также понадобится и для опоры кильблоков и крыльев. Затем возьмите металлические полосы 4 мм и скрепите килевые ролики.

Такие полосы можно изготовить самостоятельно просто предварительно их вырезав и сварив. Когда ролики будут установлены проверьте легкость их хода. Они должны вращаться максимально свободно.

Для самодельного прицепа для лодок можно использовать заводские ролики, или сделать их собственноручно с помощью полиуретана. Это можно сделать на токарном стенке, выточив два боковых и два килевых ролика.

В качестве осей для колесиков можно использовать болты М14 предварительно сделав в колесиках дыры под соответствующие болты. Учтите, что держатель для роликов должен быть выполнен в П-образной форме.

После того, как конструкция автоприцепа для перевозки лодки сделана, нужно тщательно проверить качество швов и остальных крепежей, после чего обработать их антикоррозийным средством и окрасить.

Сообщества › Сделай Сам › Блог › Закатной ролик на лодочный прицеп

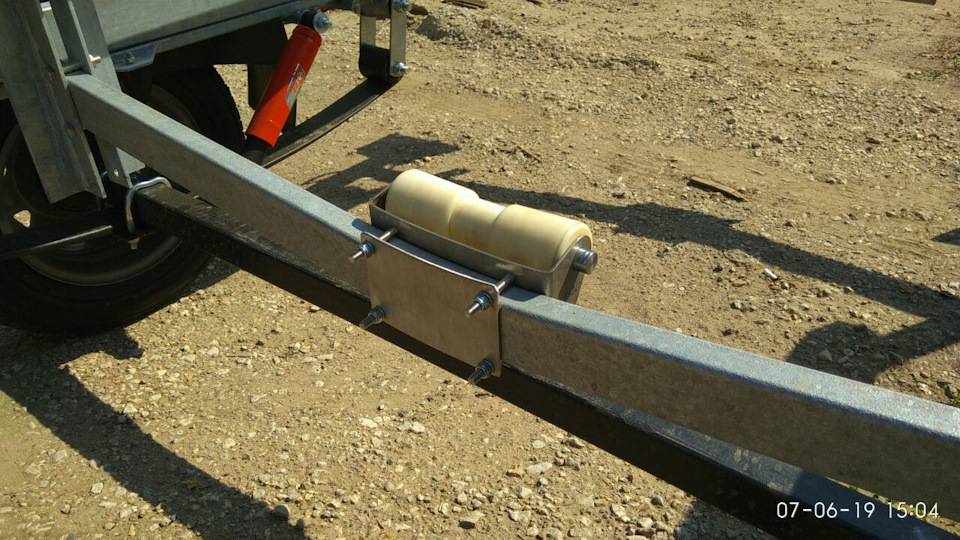

Купил лодочный прицеп в магазине, а он «Голый». Т.е купи прицеп и отдельно на него докупи закатные ролики. Цена — 2500 ролик

. Решил замутить сам…

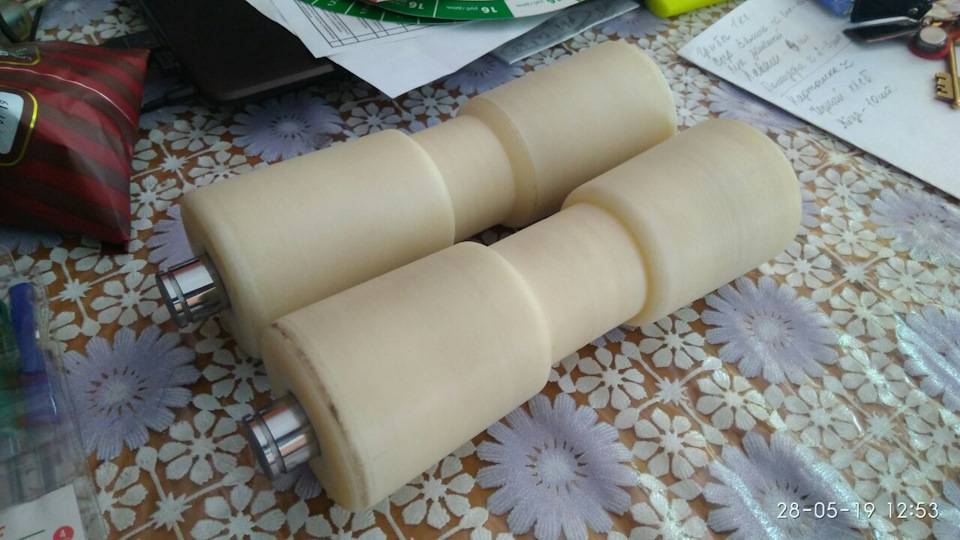

Цена вопроса … за 2 болванки( капролон) отдал 1200 руб (лоханулся, можно было на предприятии купить за 1200 — 90 см хлыст диаметром 60 мм) . Токарю 500 руб за работу ( выточить 2 ролика + обрезать и сделать проточки на 2х валах под стопорные колечки…считаю не дорого) Итого 1700 руб. но сцуко не 5000!

Комментарии 38

Лодка металл? Тогда подумай на счет доработки ролика подшипником, в разы легче будет!Сам пользуюсь)

Лодка Казанка 5м3 . Сделал дополнительно закатные ролики на ложементах с подшипниками. Слип/подъем стал в в разы проще. Чуть позже выложу фотки …

Я покупал резиновые муфты от прицепного устройства КАМАЗ распорную трубу протачивал у токаря под подшипники

Лодочный прицеп вещь индивидуальная. Под каждую лодку подгоняется. У меня 4 ролика стоят. На форуме видел как человек в ложементы ролики интегрировал, при слипе они поднимаются. И не какого усилия

Да, видел так такое видео. Но уж слишком много переделок в ложементах нужно будет сделать. Цель — отделаться малым испугом с минимум вложений и практичностью

Ролики купил по 300 б/у, кронштейн сам своял

Вещь на авито редкая, т.к владельцев катеров не так много как атолюбителей. Именно по этому, специализированные магазины задирают цены. В основном продают только новые запчасти и фурнитуру. Будучи владельцем прицепа, неужели я буду продавать его «кусками» . Хотя…может даже и выгоднее…

Ролик закатной с кронштейном стоит 1655 р.

так я и говорю, у меня 1700 за 2 шт вышло. В Саратове дешевле не нашел.

Я со стиральной машины поставил, когда изготавливал прицеп

Да видел в продаже на барахолке, но ушли в миг… (((

Ролики для ситралки представляют собой шланг из вакуумной резины, насаженный на ось…

шайбы хоккейные бы насадил на вал и не парился кулибин

Кстати, как вариант . Остается узнать цену

50 руб шайбавам максимум три надо

на ложементы как раз ! СПС ! жму краба!

в спорт магазах дорогие бываютв ашанах дешевле еще колеса для роликовых коньковколеса с тележек ашан :)))шланг садовый резиновый на черенке от лопаты

))) тема интнресная. Моя Казанка 5м3 весит 200кг, + мотор 84кг+аккум, бенз, барахло…Думаю черенок от лопаты не вариант, да и как-то не эстетично, и не на долго…Тем не менее спасибо за кругозор)))

тогда труба стальнаястартуем с 1.2 до 3.4 друг в друга заходят впотяга там и шлангочка поверх…

Продаван 100% снял ролики, сколько видел новых прицепов, все с килевыми и бортовыми роликами и носовой упор стоит. Себе ролики из отжимных валов от стиралки сделал 0рублей.

Прикольно ! Но чет я от старых стиралок не видел на улице)))))

Заначки из СССР остались)) у меня в БЖ или блоге, есть как делал

Прикольно ! Но чет я от старых стиралок не видел на улице)))))

Их ещё при союзе на чермет сдали

У меня новенькая, круглая машинка в НЗ стоит.

Круто ! Была такая, называли её тазик с моторчиком))) Вспоминаю как страшный сон…И при чем супруга затеивала стирку по утрам в воскресенье. Это когда утром после субботней баньки в воскресенье встаешь, язык к нёбу прилипший и давай.то воды принеси то слей…короче весело было)))

Продаван 100% снял ролики, сколько видел новых прицепов, все с килевыми и бортовыми роликами и носовой упор стоит. Себе ролики из отжимных валов от стиралки сделал 0рублей.

Отдельный ценник везде, это типа опция.

У нас как запчасти продают

Продаван 100% снял ролики, сколько видел новых прицепов, все с килевыми и бортовыми роликами и носовой упор стоит. Себе ролики из отжимных валов от стиралки сделал 0рублей.

Хотел посоветовать эти валы от стиралки, да опоздал Я их много где использую.

Напомнило историю одного знакомого про покупку нового автомобиля: он просил максимально базовую комплектацию, чтоб влезть в имеющиеся деньги, так дилер вынул у него из багажника резиновый коврик-поддон, из салона задние коврики и кружку, магнитолу и полноценную запаску поменял на докатку, забрав попутно инструмент для его замены.Да, он купил Джетту дешевле миллиона, но… Потом всё это купил у дилера втридорога! Зато не в кредит

Так что наверняка эти ролики входили в комплект прицепа, просто продаван хитроватый попался.

Я конечно понимаю, все хотят заработать ) Но такие цены!

Материалы.

Для того, чтобы изготовить прицеп для лодки понадобиться приобрести следующие промышленные сертифицированные детали:

• a) торсирную ось;
• b) сцепное устройство.

Остальные детали можно купить в любой специализированной точке продажи, или даже изготовить самостоятельно. Понадобится приобрести:

• a) колеса;
• b) лебедку;
• c) проводку;
• d) крепежи;
• e) крылья;
• f) опорную ножку;
• g) кильбоки;
• h) световуютехнику;
• i) краску.
