Самодельные лодки из фанеры

Как просто смолить корпус лодки

Пропитка смолой древесины защищает ее от преждевременного гниения и одновременно герметизирует все стыки. В северных странах рыбаки постоянно обрабатывают новые лодки из дерева раствором смолы в бензине.

Его консистенция доводится до уровня жидкой сметаны, а обработка проводится обычной кистью. Защита сохраняется долгое время, заменяет более дорогую масляную краску, но первое время сильно пачкается.

Когда я первый раз испытал этот способ, то на скамейки пришлось постоянно подкладывать газеты. Бумага защищала одежду от смолы.

Поэтому сиденья и места, с которыми контактируют люди, этим способом не обрабатывают, а просто красят. Однако ничто не мешает использовать другие составы промышленных пропиток или обычную отработку масла.

Смола берется битумная. Она используется в строительстве в качестве слоя гидроизоляции и бывает различных сортов, отличающихся по твердости, вязкости и текучести.

Нам для обработки лодки обычно попадается неизвестный сорт. Его необходимо проверить, подготовить, довести до состояния жвачки. Для этого смолу разогревают на костре в ведре до стадии кипения, добавляют в нее масло, оценивают вязкость на охлажденном кусочке.

Смола должна хорошо прилипать к древесине, но не ломаться при нагрузках, а тянуться. Состав пропорции масла определяется экспериментально.

Место для костра готовится заранее на удалении от пожароопасных объектов. В грунт вбивают две стойки, на них подвешивается перекладина для ведра.

Расплавленную смолу из ведра удобно доставать банкой с удлиненной ручкой, а обрабатывать, растирать поверхность досок квочем: намотанной на палку тряпкой.

При заливке разогретой смолы в щели используют обычную палку с заостренным клином концом. Проникший в стыки вар хорошо герметизирует пространство, предотвращает возникновение протечек.

Для равномерного распределения смолы по поверхности древесины ее дополнительно разогревают пламенем паяльной лампы. Образующиеся потеки разгоняют квочем и деревянным клином. Жидкая смола должна заполнить все щели.

Работать удобнее вдвоем. Учтите, что расплавленная смола и открытый огонь пламени горелки могут причинить вред здоровью. Используйте сапоги, закрытую одежду, очки, рабочие рукавицы. Последствия случайного разбрызгивания кипящей смолы на тело намного проще предотвратить, чем лечить.

Техника безопасности никогда лишней не бывает.

Описание рабочего процесса

Отметим сразу – изготовление катера своими руками процесс довольно длительный, к тому же у вас должно быть помещение, в котором будут производиться работы, чаще всего используется гараж или другое строение достаточного размера.

Сооружение корпуса

Процесс производится в следующей последовательности:

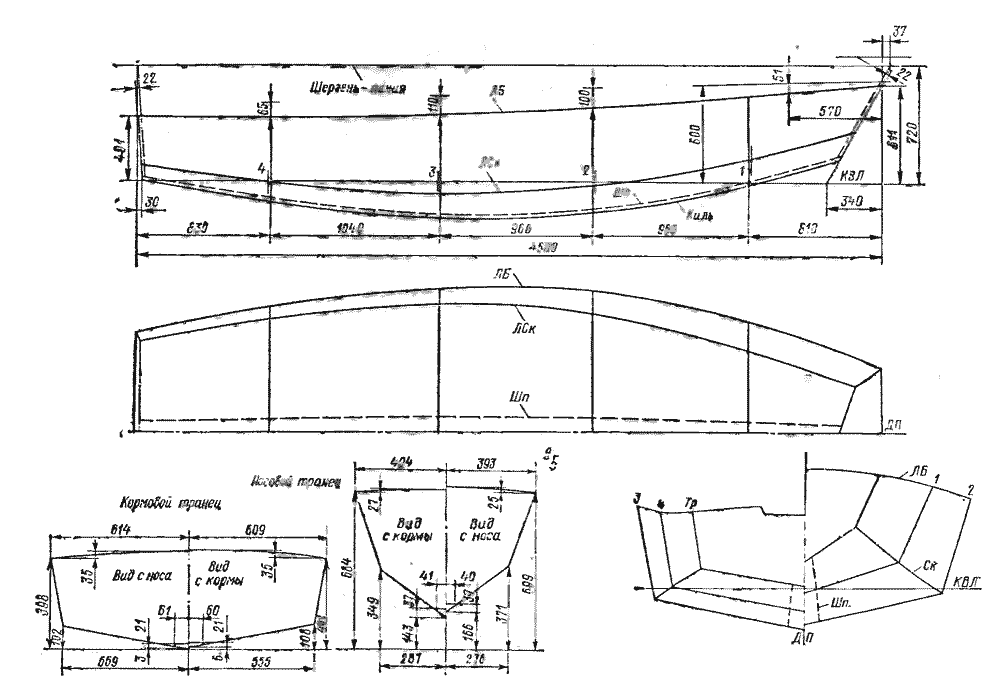

Можно сделать чертежи катера своими руками из фанеры, но гораздо проще найти готовый вариант с подходящими вам параметрами, так как есть множество важных нюансов, которые не знают те, кто не является специалистом в области постройки плавательных средств. Лучше всего проконсультироваться со знатоками, чаще всего они могут предложить проект или порекомендовать хороший вариант;

Лучше найти готовые чертежи и выкройки катера из фанеры – своими руками сделать их непросто, и вы сможете сэкономить очень много времени и исключить ошибки и просчеты

Работа начинается с того, что листы сращиваются между собой, это можно сделать с помощью прикрепления накладки, которая закрепляется эпоксидкой и саморезами, важно, чтобы у вас в итоге получились элементы нужной длины. На следующий день можно продолжать рабочий процесс; Чтобы постройка катера из фанеры своими руками проходила максимально качественно и быстро, необходимо на все заготовки нанести координатную сетку размером 100 на 100 мм. Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Это упростит изготовление элементов, ведь они имеют неправильную форму и точно вырезать их, не имея ориентиров, очень и очень сложно;

Изогнутые линии – самая ответственная часть работы при раскройке элементов

После того, как все заготовки нарезаны, можно приступать к следующей стадии.

Сборка

Процесс состоит из данных работ:

• Все проекты катеров из фанеры состоят из одинаковых элементов, поэтому последовательность операций всегда аналогична. В первую очередь скрепляются элементы днища, для этого вдоль соединения на расстоянии 15-20 мм сверлятся отверстия под проволоку и части стягиваются. При этом не стоит прикладывать слишком большое усилие, чтобы не повредить материал;
• Далее устанавливаются поперечные элементы жесткости, которые называются шпангоутами, их проще всего вырезать из фанеры толщиной 9-10 мм. Они приклеиваются эпоксидной смолой и дополнительно прикручиваются саморезами. Также крепятся продольные рейки 50х20, которые называются стрингерами. В шпангоутах можно сразу же сделать вырезы под лаги, чтобы впоследствии не работать в стесненных условиях;
• Затем устанавливаются бортовые элементы, в них делаются вырезы под стрингеры и ставятся сами элементы жесткости, после этого можно приклеивать и прикручивать саморезами фанеру для бортов. Соединения изнутри для дополнительной прочности промазываются эпоксидной смолой и закрываются одним слоем стеклоткани;

Так выглядит процесс сборки

• После того, как все элементы скреплены между собой, необходимо перевернуть конструкцию. Для этого ее проще всего вынести и сделать это на улице, так как помещение такой площади, чтобы сделать это внутри, найти очень сложно. Для того чтобы не повредить конструкцию, ее проще всего уложить на старые автомобильные покрышки;
• Далее необходимо выкрутить все саморезы изнутри и заделать их эпоксидной смолой, после этого замазываются и все соединения, чтобы заполнить щели и сделать поверхность максимально ровной. После высыхания первого слоя производится наклеивание стеклоткани шириной 10 см, затем клеится полоса 17 см, а третий элемент должен иметь еще большую ширину, чтобы перекрывать два первых, это позволяет придать всем изгибам жесткость;

Чтобы фанерные катера были надежными, необходимо тщательно проклеивать все соединения

• Далее наружная часть оклеивается всплошную, лучше сделать это в 2-3 слоя. После высыхания производится шлифовка и шпаклевка поверхности для того, чтобы она стала ровной;
• Когда поверхность выровнена, можно перевернуть конструкцию для того, чтобы заполнить все полости пенопластом и обшить их листами фанеры изнутри. Сооружение каюты производится по заранее выбранному эскизу, следует помнить, что чем сложнее конфигурация, тем больше времени пойдет на сборку конструкции.

Каюта также оклеивается стеклотканью для усиления

Последний этап – грунтовка влагостойкими составами и окрашивание, важно использовать качественные композиции, их цена выше, но тут не стоит экономить. Если вам не нужен катер, и вы хотите узнать, как сделать лодку, то все производится так же за исключением того, что не требуется сооружение каюты

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

• перенос чертежа на шаблоны;
• вычерчивание шпангоутов, перенос на дерево;
• выкладка киля;
• установка форштевня;
• крепление шпангоутов;
• закрепление ахтерштевня или транцевой доски (для моторных лодок).
• обшивка днища фанерой;
• обшивка бортов;
• проклейка стыков листов, стрингеров;
• шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

• выкладка киля;
• установка штевней;
• разметка по килю мест установки шпангоутов;
• установка шпангоутов;
• соединение шпангоутов, штевней и транца бортовыми досками;
• проверка геометрии, окончательное закрепление деталей.
• Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

• каркас переворачивают вверх килем;
• наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
• места соединения киля, шпангоутов, стрингеров промазывают клеем;
• укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
• бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
• При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Особенности деревянных «лодочных работ»

К создателям данных лодок есть несколько требований, которые придется учесть. Среди них:

1. Умение обращаться с деревом, знание всех нюансов. В это понятие входит оптимальный выбор досок, способность заранее рассчитать будущие максимальные нагрузки на древесину, а также осведомленность о том, как изгибают заготовки.
2. Корректный выбор других материалов: кроме древесины понадобятся средства для защиты ее от протечек, от губительного влияния воды, элементы для скрепления всех деталей конструкции.
3. Наличие места для сборки. Так как все заготовки и само судно имеют довольно большие габариты, а времени для сборки у новичка уйдет достаточно много, необходимо помещение или участок, надежно защищенный от дождя.
4. Необходимость иметь все инструменты для работы с древесиной.
5. Как минимум один помощник, он понадобится обязательно.

Это минимальный список того, что необходимо, поэтому в процессе работы могут появиться и другие условия.

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

• при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
• все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
• герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
• во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

История мелкого деревянного судостроения

История возникновения деревянных лодок насчитывает несколько тысячелетий. Первые деревянные плавсредства представляли собой выдолбленные из стволов деревьев челны. В России их находили с 1878 по 1967 год у берегов Ладожского озера, Десны и Южного Буга. Примитивные лодки представляли собой выдолбленные изнутри дубовые стволы, а их возраст составлял от 2000 до 5000 лет.

Впоследствии человек начал строить из дерева лодку, состоящую из нескольких частей: основы (киля и шпангоутов), поперечных перекладин (банок) и наружной обшивки. С течением времени конструкция неоднократно совершенствовалась и в итоге стала классической для всех современных типов этих небольших судов.

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок

Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

• Гелькоут лодочный.
• Отвердитель.
• Полиэфирная смола.
• Стекломат.
• Ножницы.
• Наждачная бумага.
• Уключины и подуключины.

1. Обмажьте матрицу в четыре слоя разделительным воском.
2. Нанесите гелькоут для внешнего слоя судна
3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
4. Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
6. Прикрутите уключины.
7. Зашкурьте борта судна при помощи наждачной бумаги.
8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

• Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость –  длинную лодку может спокойно унести человек в одиночку.
• Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
• Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
• Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

• надежность и длительный срок службы конструкции;
• маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
• вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

• БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
• БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
• ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

• трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
• брусья и доски;
• стеклоткань для изоляции швов;
• яхтный лак или водоэмульсионная краска;
• эпоксидный клей;
• проволока медная;
• шурупы;
• гвозди.

Набор инструментов для постройки плавсредства простой:

• карандаш и рулетка;
• шпатель;
• струбцины;
• рубанок;
• молоток;
• электролобзик;
• шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.
