Ледобур своими руками: как сделать из бензопилы и стартера?

Замена фанеры металлом

Зимний ледобур может быть выполнен и после приобретения уже готовой насадки на бензопилу. Однако самостоятельное изготовление инструмента обойдется не только дешевле, но и пользоваться собственным произведением будет куда приятнее. Можно при изготовлении полностью использовать приведенную выше инструкцию, однако в качестве одного замечания к этой установке выступает замена фанеры стальным листом. Это, как показывает практика, позволит получить инструмент с более высокими прочностными характеристиками. Это обусловлено тем, что древесина не сравнится по этим качествам со сталью. Последняя не подвергается деформациям, кроме того, ей не страшны механические воздействия. Чертеж ледобура, составленный перед началом работ, позволит вам произвести работы правильно.

Что такое ледоруб и для чего он необходим

Назначение ледобура состоит в бурении лунок для подледной рыбалки. Инструмент должен иметь прочную основу, острые лезвия и удобный привод для осуществления бурения. Особое распространение имеют шнековые буры. Они не только обеспечивают доступ к воде, но и позволяют извлечь наружу ледовую крошку, образующуюся в процессе сверления.

Режущая часть устройства представляет собой площадку с установленными стальными лезвиями, которая крепится на головке шнека. Ножи изготавливают из прочных сортов стали. Крепят их винтами для возможности замены при поломке или необходимости заточки. Ножи могут быть различной формы и иметь одну или несколько режущих кромок. От угла атаки лезвия зависит скорость бурения и приложенное при этом усилие.

Шнек ледоруба представляет собой стержень с укрепленной винтовой лентой. Длина шнековой части определяет глубину бурения льда. Шнек у бура может быть цельнотянутым или состоять из сварных элементов. Отечественные ледобуры выполнены по такой технологии. Для предотвращения ржавления все части устройства окрашиваются.

Для привода используется изогнутая ручка (коловорот) или 2 рукоятки, расположенные под углом 90° к трубе бура. В коловоротах верхняя рукоять расположена соосно шнеку. В бурении участвует только одна рука. Это существенно снижает скорость сверления. В двуручном инструменте в работе обе руки, поэтому лунки сверлятся быстрее, при этом затрачивается меньше усилий.

Ямобур из бензопилы – порядок изготовления в домашних условиях

Прежде, чем изготовить мотобур из бензопилы, следует внимательно изучить чертежи. Схема поможет вам определить правильный порядок действий и не допустить ошибок.

Если вы не нашли фанеру нужной толщины, то вместо нее можно взять два более тонких листа и склеить их вместе. Получив изделие подходящей толщины, выполните на нем разметку для проделки требуемых отверстий, предназначенных для крепежных элементов. При помощи сверла вам потребуется проделать 2 дополнительных отверстия – одно из них должно располагаться напротив звездочки мотобура из бензопилы, а второе – рядом с первым – предназначено для монтажа гаек.

Дальнейший порядок действий при изготовлении мотобура из бензопилы выглядит следующим образом:

Сделайте углубление в верхней части изделия из фанеры, используя для этого шлифовальную машинку. После этого приложите к обработанному месту редуктор, чтобы выяснить место его установки в мотобуре из бензопилы. При этом обязательно учтите особенности бытового инструмента, который используется для изготовления конструкции. Если в устройстве пилы предусмотрена звездочка с 6 лучами, то воспользуйтесь 27-миллиметровым редуктором;
Далее закрепите редуктор, отцентрируйте его и надежно закрепите к нижней части фанеры. Затем к верхней части фанеры прикрепите бензопилу. После этого запустите ее двигатель и проверьте надежность конструкции;
На следующем этапе нужно прикрепить к самодельному ледобуру из бензопилы шнек. Для этого возьмите трубу с толстыми стенками и прикрепите ее к редуктору посредством двух болтов. Крепление шнека к редуктора в мотобуре из бензопилы должно осуществляться посредством переходника, играющего роль амортизатора Его можно сделать из стальной 15-сантиметровой трубы, на которую навариваются кольца. Далее обработайте переходник на токарном станке;
Чтобы работать с мотобуром из бензопилы было удобнее, агрегат нужно оборудовать ручками. Для их изготовления берется изогнутая стальная труба, на края которой надеваются уплотнители из резины. Закрепить рукоятку на мотобуре из бензопилы можно при помощи саморезов или других подручных крепежей;
Лишние части фанеры на мотобуре из бензопилы обрезаются, а края оставшегося листа обрабатываются электрическим лобзиком;
Далее готовый мотобур из бензопилы следует оборудовать режущими ножами. Для этого обрежьте стальные листы и приварите их к трубе, которая была использована в качестве шнека. При этом стальные листы должны огибать шнек в виде спирали. Края листов нужно тщательно заточить.

Изготовленный своими руками мотобур из бензопилы можно использовать для льда или для земли. В процессе эксплуатации регулярно затачивайте лезвие агрегата. Для этого лучше всего использовать мелко- или среднезернистый брусок или наждачную бумагу, обозначенную маркировкой H4 или H6.

Сузим тему и уточним выбор

Так какой же шуруповерт для ледобура нам необходимо выбрать, чтобы пробить лунку за короткий промежуток времени и при этом даже не вспотеть?

Естественно, бытовой шуруповерт с вольтажом в 12В мало пригоден для подобной работы поскольку он не имеет достаточного вращательного момента, который должен быть в пределах 50 — 80 Нм.

Выбор нужно остановить на 18-ти вольтовом шуруповерте или более профессиональном его сородиче в 36 вольт.

Какой выбрать аккумулятор шуруповерта?

Поскольку зимой температура редко поднимается выше нуля, да еще и не во всех регионах то на аккумулятор ложится большая ответственность в плане живучести на морозе.

Есть три основных вида аккумуляторов:

Никель-металл-гидридный (Ni-Mh);
Никель-кадмиевый (Ni-Cd);
Литий-ионный (Li-Ion).

Самые распространенные это литий-ионные, имеющие неоспоримые достоинства такие как повышенная емкость, низкий саморазряд и неприхотлив в обслуживании.

Тем не менее рабочий диапазон температур хуже чем у никель кадмиевого от -20 до +60. Рекомендуемая температура работы +20.

Никель-кадмиевый более устойчив к низким температурам, рабочий диапазон от -50 до +40. Так же к достоинствам можно отнести возможность хранения в разряженном состоянии чего не скажешь про литий-ионный. А это уже серьезная заявка на выбор.

Никель-металл-гидридный аккумулятор имеет массу достоинств таких как, меньший вес, повышенная энергоемкость, маленький «эффект памяти», но при температуре -10 он быстро разрядится, чем сильно огорчит своего хозяина собравшегося просверлить не один десяток лунок.

Также необходимо обратить внимание на емкость батарей, чтобы хватило его не на пару лунок, а на пару десятков и эта емкость начинается от 2,5 ампер часов, лучше 3 Ач

Важная деталь, адаптер для ледобура

Адаптер для ледобура с шуруповертом можно купить в любом рыбацком магазине, стоить будет в пределах 500 рублей, да и конструкция его не настолько сложна, думаю, если вы покажите картинку любому слесарю, он изготовит вам дешевле и качеством не хуже.

Чертеж адаптера для ледобура

Но если есть великое желание изготовить адаптер своими руками, то достаточно взять толстостенную трубку или пруток. Под хвостовик для шуруповерта подойдет обычная бита.

При помощи сварки соединить одно с другим, конечно соблюдая соосность. Отверстие с боку, для соединения адаптера с ледобуром, просверлить не составит труда.

А можно изготовить адаптер с резьбой под установку вместо патрона, как это изображено на видео. Пожалуй это самый лучший вариант.

Изготовление ручки

Если вы решили самостоятельно изготовить ледобур, как сделать его, вам необходимо точно знать. Таким образом, конструкцию еще предстоит дополнить ручкой. Ее необходимо подобрать или сделать своими силами. Кроме того, после нужно подумать над тем, как она будет крепиться. Для того чтобы ледобуром было удобнее пользоваться, можно произвести крепление ручки с разных сторон. А вот от лишней фанеры необходимо избавиться. На ручку следует надеть уплотнительный материал.

Если вы задумались над тем, как сделать ледобур из бензопилы, то вам обязательно стоит знать, что ручка может быть укреплена посредством саморезов. Фанера еще раз обязательно должна быть подвержена обработке с использованием лобзика. Производить подобные работы необходимо аккуратно, а выполняются они для того, чтобы избавиться от всего лишнего.

Моторизированный земляной бур из бензопилы и редуктора

Приветствую любителей помастерить, предлагаю к рассмотрению моторизированный земляной бур, который можно сделать на основе бензопилы. Есть ли смысл в этом проекте или нет, решать вам, все зависит от того, сможете ли вы достать необходимые материалы, и во сколько они вам обойдутся. В качестве «сердца» устройства используется редуктор с соотношением 1Х100, этот редуктор имеет название Bonfiglioli VF49. Его можно купить или использовать подобный, в любом случае самоделка вам должна обойтись куда дешевле, чем если покупать новый земляной бур.

Собирается устройство не сложно, бензопила никак конструктивно не изменяется, это просто подобие насадки для бензопилы. Теперь вам не нужно будет рыть ямки лопатой, чтобы закопать столбики, это можно будет сделать за считанные минуты при помощи этого самодельного бура. Если вам заинтересовал проект, рассмотрим более подробно, как же собрать самоделку!

Список материалов:— ручной земляной бур;— бензопила;— редуктор Bonfiglioli VF49;— листовая сталь;— кругляк.

Список инструментов:— токарный станок;— дрель;— метчики для нарезания резьбы;— болгарка;— тиски;— маятниковая пила;— плазменный резак;— ленточная шлифовальная машина;— отвертка, гаечные ключи.

Процесс изготовления самоделки:

Шаг первый. Изготовление переходникаДля начала нам нужно изготовить переходник, при помощи него мы будем подключать редуктор бура к звездочке бензопилы. Для этого автор снимает звездочку с пилы и обводит ее маркером на толстой листовой стали. Далее размеченную область нужно вырезать, для этого сперва сверлим по центру отверстие. Ну а далее вырезаем оставшееся, используя лобзик, а потом и напильники. В итоге деталь должна легко надеваться на звездочку бензопилы. Придаем ей круглую форму, срезаем лишнее, а затем шлифуем на ленточной шлифовальной машине.

Шаг четвертый. Установка бураНам нужно изготовить переходник для понижающего выхода редуктора, его автор также вытачивает на токарном станке. Ну а далее устанавливаем деталь на редукторе и одеваем земляной бур.

Дополнительно автор установил на бур ножи из хром-ваннадиевой стали, чтобы он хорошо пробивал корни и в целом бур хорошо бурил.

Ледоруб из шуруповерта своими руками

Рыбаки смогли усовершенствовать ледобур, присоединив к нему шуруповерт. Просто они поняли, чего стоит трата драгоценного времени, тем более зимой.

Для изготовления необходимо иметь:

Ледобур Mora (ручной).
Переходник.
Аккумуляторный шуруповерт.

Как правило, оптимальный размер лунки – это около 10-ти см.

Характеристики шуруповерта для ледобура

Ледобур – это инструмент, который способен облегчить условия зимней рыбалки и сделать ее более комфортной. Чтобы сверление лунок осуществлялось без проблем, необходимо подобрать соответствующий шуруповерт и, соответственно, аккумуляторный.

Характеристики инструмента

Высокая мощность.
Напряжение питания от 18 до 36 V.
Крутящий момент 40/80 Нм.
Емкость батареи 2,5-3 А/ч.

Для элементарной модернизации бура подойдут такие модели, как Mora Nova System или Ise Arctic (Micro, Viking), Rapala. Подойдут так же и отечественные конструкции, типа Торнадо, Барнаул, Тонар.

Как подобрать шуруповерт

Как правило, рыболовы пробивают несколько лунок, а иногда и несколько десятков, так как зимняя рыбалка – это постоянный поиск мест стоянки рыбы. Поэтому, рыбалка превращается в тяжелый изнурительный труд, а это с удовольствием, получаемым от процесса рыбалки, сравнить никак нельзя.

Как подобрать аккумулятор

В основном, применяются два типа источника питания:

Никель – кадмиевый, который хорошо переносит минусовые температуры, но делает инструмент более тяжелым.

Литий-ионный. Источник можно эксплуатировать при температуре -10ºС и при небольшой толщине льда. Несмотря на это, этот источник позволяет просверлить до 60 лунок, диаметром 10-16см. При более низких температурах, аккумулятор можно вытащить из устройства и положить во внутренний карман куртки.
Никель — металлогидридная батарея – практически не используется в шуруповертах.

Желательно всегда брать с собой запасной аккумулятор и держать его в тепле.

Как делается переходник своими руками

Переходник или адаптер служит для того, чтобы соединить шуруповерт с остальной частью конструкции. Его можно приобрести в магазине, а можно изготовить самостоятельно.

Переходник имеет шестигранную форму и одной стороной зажимается в патроне шуруповерта. При этом, следует учитывать, чтобы соединение было надежным. Зажимается шестигранная часть с помощью специального ключа. Другая сторона переходника соединяется с буром. Для этого, в цилиндрической части нужно просверлить отверстие, после чего берется болт соответствующего размера и закрепляется шнек с переходником.

Не помешает ручка, с помощью которой можно удержать бур, что не позволит ему упасть в воду. Не следует делать шнек большого диаметра, поскольку это увеличивает нагрузку на шуруповерт, что приведет к быстрой разрядке аккумуляторной батареи. Оптимальный диаметр лунки 10-13см, что позволит ловить рыбу средней величины. Адаптер имеет следующие размеры: диаметр цилиндрической части 18мм, хвостовик имеет форму шестигранника, наличие упора обязательно.

Вступление

При серьезном увлечении зимней рыбалкой не обойтись без такого важного инструмента, как ледобур. С его помощью можно делать лунки идеально правильной формы во льду глубиной до 1 м

Хорошо заточенный инструмент справится с любой толщиной льда как в сильный мороз, так и в оттепель. Все буры-самоделки рыболовов можно разделить на несколько групп.

Одни мастера модернизируют покупные изделия, а другие делают инструмент с нуля. Рассмотрим самые распространенные рыболовные конструкции для бурения.

Одно из достоинств кольцевого ледобура в том, что он высверливает во льду стакан по диаметру кольца. Тратится меньше энергии при бурении из-за того, что разрушать этот ледяной цилиндр не нужно, в то время как при бурении шнековыми ледобурами вы прилагаете дополнительные усилия для разрушения данного стакана.
После бурения лунки не нужно делать движения вверх-вниз для прокачки воды (очистке лунки ото льда), здесь достаточно просто немного приподнять кольцо и вытащить ледяной цилиндр из лунки.
Края лунки получаются ровными. Из-за чего леска не цепляется за края лунки, снижается вероятность обрыва лески.
Затачивается режущая кромка, находящаяся ото льда, а плоскость резания остается всегда прямой. В то время как в классических ледобурах наоборот. Удобство в том, что если вы при заточке изменили угол заострения ножа, нет ничего страшного, так как угол резания не изменится.

Если начать сверление лунки по подобию шнекового ледобура, то у вас вряд ли получится это сделать или потребует не мало усилий. Для того, чтобы пробурить лунку кольцевым ледобуром, его кольцо располагают под углом к поверхности льда и слегка прижимают ногой штангу, к которой крепится кольцо. Делается несколько оборотов для того что бы кольцо смогло вонзится в лед, а затем выравнивают штангу делая ось вращения перпендикулярно льду.

При ловле крупной рыбы не редко бывает необходимо рассверлить лунку для того, что бы достать рыбу из подо льда. Все вы знаете как сложно а порой практически невозможно просверлить лунки внахлест обычным шнековым ледобуром. При бурении пересекающихся лунок кольцевым буром проблем не составит, больше того, вы даже не приложите больше усилий, чем при бурении одного отверстия.

Кольцевой ледобур работает гораздо тише шнековых, поэтому не так распугивает рыбу

Кольцевой ледобур своими руками (чертежи)

Кольцо

Кольцо изготовлено из куска трубы нужного диаметра, отрезанного обычной болгаркой. Ширина кольца должна быть не менее диаметра штанги. Оптимальная высота кольца должна быть в пределах 17-20 мм, а диаметр 190 мм. Через лунку такого диаметра проходит практически вся рыба, но если вам посчастливилось поймать трофейный экземпляр всегда можно пробурить еще пару лунок с перекрытием и поднять трофей на лед.

Режущая поверхность ножа должна располагаться к поверхности льда под углом 42-48 градусов. Изначально угол делается 45 градусов, а затем подкладывая пластины под тот или иной болт угол меняется.

Расстояние от нижней поверхности кольца до режущей кромки 10-15 мм.

Штанга коловорота

Коловорот изготовлен из 16мм стальной трубы, размеры которого представлены на рисунке.

В месте соединения кольца и трубы лучше всего установить металлический стержень, на который оденется труба и затем приваривается к кольцу. Необходимо это для усиления жесткости конструкции.

Лучшие шуруповерты 18 В под ледобур

Приведем рейтинг популярных моделей шуруповертов 18 вольт, под ледобур, которые могут быть интересны рыбаку. Каждая имеет свои сильные, слабые стороны, цену. Выбор нужно делать с учетом желаемых характеристик, доступного бюджета. Напряжение аккумулятора для всех аппаратов – 18 В.

Разновидности и характеристики мотобуров

Для подледного лова используются буры с ручным и моторным приводами. Часто их изготавливают самостоятельно под свой рост и выбирая сторону вращения. Изготовить ледобур своими руками сложно, но возможно. Для этого необходимы навыки работы со сваркой, а также потребуется помощь токаря.

Самостоятельно сделанный бур должен соответствовать следующим характеристикам:

иметь небольшой вес;
быть разборным;
быть выполненным из качественного материала;
иметь привод, соответствующий диаметру шнека.

При изготовлении ледоруба из бензопилы своими руками схему соединения двигателя и шнека выполняют с использованием понижающего редуктора. Чаще всего используют механическую часть тихоходной электрической дрели.

Изготовить самодельный бур-лопатку несложно. Он состоит из коловорота со штырем, в нижней части которого приварен режущий наконечник, выполненный в виде лопатки или ложки. Затачивается только одна сторона в зависимости от направления вращения инструмента. Таким буром для рыбалки зимой можно сверлить лед толщиной до 30 см.

Сейчас этот вид буров несправедливо забыт и почти не используется. Представляет собой кольцо с наружным диаметром 130 мм и внутренним — 80 мм. Режущая зубчатая кромка выбирает лед только по форме кольца, а внутри остается ледяной цилиндр. Бур центрируется треугольным буртом, который находится на подошве рабочей части. Благодаря эксцентрично расположенной ручке усилие равномерно распределяется на обе руки. При работе не слышно характерного шума, как у других ледобуров.

Недостатком кольцевого бура является отсутствие устройства для удаления ледяной крошки.

Эта простая конструкция представляет собой трубу, в нижней части которой под углом 30° приваривается 2 удерживающих прутка находящихся с противоположных сторон стержня. Нижние части соединяются с трубой пластинами, в которых сделаны отверстия для крепления режущих элементов. Правильная заточка кромок и их расположение должны обеспечить оптимальный угол атаки для равномерного распределения усилий при сверлении лунки.

При подледной ловле рыболовные снасти, в т. ч. и жерлицы, могут оказаться крайне эффективными. Если подготовить достаточное количество лунок, то можно надеяться на хороший улов. Однако рамочным буром, не имеющим устройства для удаления шуги, сделать это будет непросто.

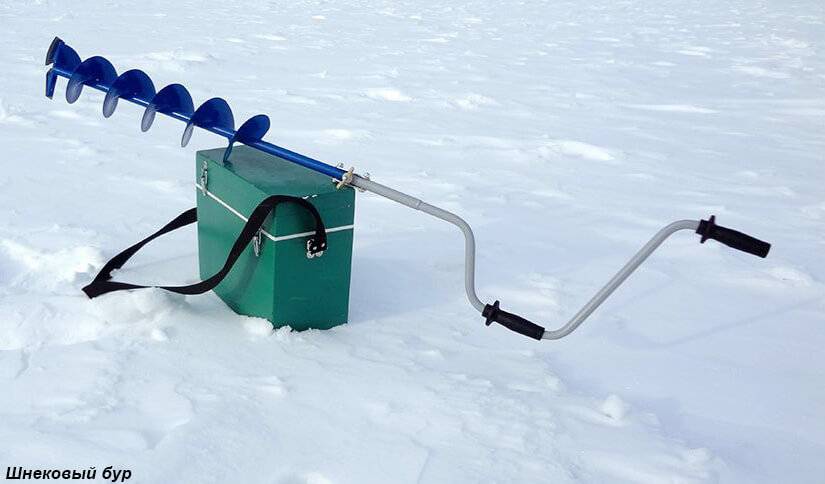

Самый распространенный вид ледобура. Изготовить его самостоятельно под силу не каждому. Для этого необходимы соответствующие навыки. Бур состоит из штока, изготовленного из трубы, к которому приварена лента шнека. Для самоделки потребуется вырезать несколько металлических колец и разогнуть их в виде лопастей. Детали привариваются к штоку и последовательно соединяются между собой сваркой.

Особую трудность представляет изготовление ножей. Для этого потребуется легированная сталь. Она практически не поддается коррозии и имеет высокую прочность. Хорошо зарекомендовали себя детали от дисковых культиваторов.

Режущую головку можно сделать съемной или приварить ее части к трубе. Количество ножей влияет на скорость сверления, но вместе с тем повышаются прилагаемые усилия. Правильная заточка режущей кромки облегчает процесс сверления.

Шнековая часть ледобура соединяется с коловоротом или механическим приводом с помощью переходника, который упрощает разборку инструмента для транспортировки.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие. Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции. При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи. Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления. Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения. Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата. Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь. Техника сверления лунок не должна допускать неравномерного распределения нагрузки

Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому. Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки. Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

30.03.2017

Правильный выбор аккумулятора

Как правило, в комплекте с шуруповертом идет один аккумулятор. Этого явно не хватит на целый день активной зимней рыбалки. Есть несколько нюансов при выборе и эксплуатации этих источников питания, которые помогут увеличить эффективность и комфортность применения ледобура из шуруповерта.

Металлогидридные аккумуляторы плохо реагируют на низкую температуру, а значит, не подойдут по определению. Никель-кадмиевые модели аккумуляторов подвержены повышенному саморазряду и их можно заряжать только после полного разряда, следует учитывать эту особенность. Литий-ионные батареи имеют меньший срок службы и более высокую цену по сравнению с никель-кадмиевыми аналогами. На рыбалке запасную батарею желательно хранить в тепле.

Как сделать ледобур из бензопилы своими руками?

Весь процесс сборки бурового оборудования состоит из нескольких этапов. От их последовательности напрямую зависит работоспособность приспособления и его эффективность во время активной эксплуатации на участке или озере.

Выбор и установка редуктора

Бур из бензопилы не сможет нормально работать без редуктора. Во время выбора этого узла нужно быть максимально внимательным, так как существует большой риск установки неподходящего элемента. Дело в том, что силовой агрегат хозяйственной бензопилы обладает сравнительно большой изначальной мощностью. Он непрерывно работает на высоких оборотах, в том числе и на холостых оборотах. Соответственно, если самодельный ямобур из бензопилы будет вращаться на скорости, равноценной скорости вращения коленвала, то работать с ним будет невозможно. В то же время, при передаче редуктора на выходной вал слишком низких оборотов, эксплуатация оборудования не принесет вообще никаких результатов.

Редуктор на бензопилу для бура должен обладать определенным передаточным числом. Чаще всего в конструкции самодельных буров из бензопил оно составляет 16. Этими показателями обладает редуктор от дрели. Он небольшой и его достаточно просто установить в корпус бензопилы. Бур, оборудованный таким редуктором, будет вращать рабочий орган на скорости примерно 15–25 об/мин.

Сборка корпуса

Чтобы защитить самодельный мотобур из бензопилы от грязи и влаги, его нужно укомплектовать защитным корпусом. Он должен быть максимально стойким к вибрации и сопротивлению, которое образуется во время проделки лунок в твердой почве.

Порядок работ выглядит таким образом:

Вначале оператор должен отмерить кусок от металлической трубы. В результате он должен составлять длину периметра опорной рамы – около 160 см;
Затем на трубе потребуется сделать небольшие надрезы. Их величина должна составлять примерно 1,3 от общего радиуса трубы. По оставленным надрезам изготовитель сможет сориентироваться, в каких местах потребуется сгибать трубу в дальнейшем. Чтобы согнуть трубу для рамы было легче, потребуется проделать дополнительные надрезы – по 4–6 штук с шагом 5 мм друг от друга. Чтобы во время сгиба металлической комплектующей получить идеально ровные прямые углы, подготовленные надрезы потребуется аккуратно сточить болгаркой;
В конце все соединения и углы потребуется заварить.

По тому же принципу оператор должен сделать еще одну раму. Затем обе части несущей конструкции необходимо неподвижно соединить между собой при помощи сварки. В результате конечная дистанция между горизонтальными плоскостями рам должна составить не менее 1/3 метра. Для большей надежности в углах рам потребуется установить куски металлических труб и распорки.

Готовую несущую конструкцию в виде усеченной 4-угольной пирамиды нужно покрыть грунтовкой и несколькими слоями краски. Она защитит остов от ржавчины и грязи. Внутри рамы нужно неподвижно установить редуктор.

Выбор способа крепления двигателя от бензопилы

Бур для земли из бензопилы изначально работает на основе крутящего момента, создаваемого силовым агрегатом

В процессе сборки мотобура важно заранее определить, каким способом крепить мотор в общую конструкцию приспособления

Несъемный способ монтажа заключается в том, что в дальнейшем оператор не сможет воспользоваться двигателем для его обратной установки на цепную пилу. Этот вариант подходит для тех, у кого в хозяйстве есть 2 и больше бензопил, и одной из них можно «пожертвовать» для изготовления бура.

Второй способ – более популярен. Он заключается в изготовлении крепления для съемного монтажа силового агрегата. Для этого в несущей раме бура для рыбалки потребуется проделать одно большое сквозное отверстие, которое потребуется для установки мотора. Размеры отверстия должны соответствовать габаритам силового агрегата.

В дальнейшем мотор будет крепиться при помощи 2–4 винтов. Они должны выдерживать сильную вибрацию, не ослабляя фиксации двигателя.

Установка рабочего органа

Самодельный ледобур из бензопилы должен комплектоваться прочным рабочим узлом, который будет отвечать за проделку лунок во льду и грунте. Для надежной фиксации бура потребуется металлическая труба, при помощи которой удастся соединить редуктор и рабочий орган оборудования. Преимущество этой компоновки заключается в том, что оператор всегда сможет заменить бурильную насадку другой, большего или меньшего размера.

Кроме трубы, для установки бура к металлическому остову потребуется приварить 2 кольца. В дальнейшем они должны монтироваться поверх вертикальной трубы так, чтобы между деталями не было зазоров.
