Казанка 5м4 — технические характеристики, отличия

Параметры

Пять пассажиров может поместиться на лодке «Казанка 5М4». Технические характеристики позволили установить мотор с мощностью 60 л. с. Грузоподъемность данной модели достигла 400 кг. В качестве материала корпуса выбран дюралюминий. Мореходность — 0,75 – данным показателем определяется предельная высота волн в метрах.

Чтобы достичь более экономичного расхода топлива, создатели данной модели рекомендуют устанавливать на нее мотор в 30 л. с., если планируется длительный переход. При полном водоизмещении в описанном случае скорость может достичь по меньшей мере 36 километров в час.

Разрешается устанавливать на интересующую нас модель и два подвесных мотора с мощностью в 60 л. с. Следует отметить, что описанная разработка относится к самым крупным моторным лодкам промышленного производства. «5М4» обладает клепаным корпусом, изготовленным из легкого сплава.

Лодку можно эксплуатировать в районах как с холодным, так и умеренным климатом. Корпус данной модели подкрепляется поперечным набором, который состоит из 9 шпангоутов.

Жесткость придают рифты по бортам, киль, скуловые стрингеры, продольные реданы, выштампованные на днище. Соединение днищевых и бортовых листов обшивки осуществляется при помощи особых скоб, последние одновременно служат также брызгоотбойниками.

Современная моторная лодка Казанка 5М4 представляет собой самую крупную и вместительную отечественную модель. Корпус лодки имеет клепаную конструкцию, выполненную из дюралюминия. За счет того, что длина увеличена в кормовой части, лодка имеет неплохие ходовые качества. Корпус имеет десять поперечных шпангоутов. Для того, чтобы повысить жесткость, были выштампованы на бортах, палубе и днище небольшие гофры. В качестве герметика для заклепочных швов использовались уплотнители и шпаклевка. Некоторую непотопляемость лодке обеспечивают герметичные форпик и ящик, расположенные в кокпите и имеющие объем в 380 литров. Есть также 2 багажника. Один в носовой части для хранения снаряжения, а второй — в корме, для хранения топлива. Кроме этого, во второй багажник при длительной стоянке можно убрать лодочный мотор.

На лодке есть шесть мягких сидений, которые можно превратить в два спальных места. Два сиденья, расположенных в средней части, имеют складную конструкцию. Поэтому, их можно сложить и, при необходимости, убрать в багажник. Под первым рядом сидений расположены ящики, в которые можно убрать снаряжение и одежду. В стандартной комплектации вместе с лодкой идут тент, ходовые огни, весла и комплект дистанционного управления двигателем. Для установки подвесного мотора имеется выносной кронштейн. Благодаря этому кронштейну, лодку можно использовать как в закрытых водоемах, так и в открытых. Отметим, что волнение на воде не должно превышать трех баллов.

Казанка 5М4 отличается мягким ходом на серьезном волнении. Главное — не набирать большую скорость, так как при скорости 40 километров в час и выше удары приходятся на плоскую часть судна, но если снизить скорость до 30, то лодка начинает идти «спокойно» и свободно преодолевать полутораметровые волны. За счет закрученных обводов, брызги отражаются вниз и кокпит не заливается. Так же не вызывает вопросов и прочность корпуса. Даже при вытаскивании моторной лодки на каменистый берег, днище не получает серьезных повреждений.

Основным недостатком «Казанки» является сильная коррозия всей конструкции корпуса. Проблема возникает из-за того, что все стыки обшивки бортов и днища выполнены из стали. А она, как известно, подвергается коррозии. Устрашающий вид лодка принимает приблизительно через 6 лет, когда лакокрасочное покрытие истончается или вообще исчезает на некоторых местах. Поэтому вам придется уделять много времени ремонту или же сразу заменить стальные листы на алюминиевые. Второй недостаток заключается в конструкции выносного кронштейна. Из-за него двигатель заливается при сильном волнении и система зажигания начинает отказывать.

Лидеры голосования

FISHPRO X5
Длина, см: 540
Оценка читателей: 70.8
Всего голосов: 215

Лидер 500
Длина, см: 500
Оценка читателей: 66.0
Всего голосов: 1,202

Фантазия
Длина, см: 420
Оценка читателей: 65.6
Всего голосов: 1,362

ProfMarine PM 300
Длина, см: 300
Оценка читателей: 65.1
Всего голосов: 1,107

ДжекБот 240
Длина, см: 240
Оценка читателей: 65.1
Всего голосов: 1,370

Волжанка 65
Длина, см: 650
Оценка читателей: 63.8
Всего голосов: 1,323

Spinningline 470 / SL 470
Длина, см: 478
Оценка читателей: 63.5
Всего голосов: 1,756

В-915 «Морской Дракон»
Длина, см: 975
Оценка читателей: 60.6
Всего голосов: 1,268

Ultraskiff 360
Длина, см: 182
Оценка читателей: 60.1
Всего голосов: 1,300

Laker V 450
Длина, см: 450
Оценка читателей: 59.6
Всего голосов: 1,352

История появления плавсредства

Пожалуй, нет ни одного по настающему заядлого рыболова, который бы не слышал о легенде советского, а затем и российского маломерного судна «Казанка». Оставаясь одним из самых популярных плавательных средств на территории стран СНГ и сегодня, её начало производства датируется 1955 годом.

О лодке вспомнили лишь в конце 1955 года, когда по стране прокатилась волна увлечения рыболовством и охотой. Чертежи усовершенствовали, и в серийное производство была запущена модель, ставшая прародительницей целого семейства изделий, получивших название «Казанка». Своё название продукция получила из-за одноимённой речки, протекающей недалеко от завода, и на которой происходили испытания первых образцов изделия.

Дальнейшее развитие производства

На то время это была единственная лодка с мотором, массово выпускающаяся на территории бывшего СССР. Изготовление мотолодок не было основным и приоритетным изделием завода, но нарастающий интерес населения к лодочной продукции авиазавода заставил производителя наращивать мощности производства. Так, к началу 1960 года, производственная мощность составляла 2600 лодок в год. Вместе с тем авиаинженеры постоянно модернизировали своё детище и в продажу поступали различные вариации продукта, такие как «Казанка-М», «Южанка», «Казанка-МД».

На начало 1978 года общее количество выпущенных и проданных плавсредств Казанского авиазавода оставляло около двухсот тысяч единиц продукции. Параллельно с выпуском одномоторных изделий в середине 70-х годов началось строительство «Казанка-2», ставшей одной из больших моторных лодок в СССР. Технические характеристики лодки на то время были недостижимы для других производителей. Через два года была предложена «Казанка-5». Её остро вогнутые килеватые обводы на носу отражали брызги вниз, что способствовало мягкому ходу при невысокой волне.

После того как в 1973 году директором предприятия стал Виталий Егорович Копылов изделие получило новый толчок в развитии производства. Выпуск моделей под названием «Казанка-2» и «Казанка-5» было перенесено в Лениногорскую филию. Модели длиной 5,3 и 4,5 метра, соответственно, получили признание не только на территории страны, но и в странах восточной Европы. Тогда же, Копылов поставил задачу перед коллективом выпускать лодки с качеством достойным авиамоделей.

Усовершенствованное плавательное средство «Казанка 5М» до сих пор пользуется заслуженным уважением. Продолжая развитие, в 2008 году было изготовлено 1650 штук «Казанок-5М4». Сегодня предприятие носит название ОАО «КАПО им. С. П. Горбунова» и ведёт продажи изделия по всей территории стран СНГ, сотрудничая в плане технической модернизации с концернами из Норвегии, Швеции, Финляндии, Эстонии, и Татарстана.

Список выпускаемых моделей

За всё было выпущено семь моделей моторных лодок «Казанка». Каждая из них имела модернизацию, которая позволяла устанавливать два мотора и улучшала их параметры. Изменение производства происходило из-за усовершенствования моторов, которые становились всё мощнее, а применение новых материалов позволяло увеличивать мореходность и снижать подверженность коррозии.

Но как бы то ни было, основными достоинствами лодок предприятия всегда были — небольшой вес, хорошая прочность корпуса, несложное управление и низкая стоимость. С 1955 года в модельном ряду компании числятся следующие изделия:

  • Казанка, Казанка-М, Южанка.
  • Казанка-2.
  • Казанка-2М.
  • Казанка-5, Казанка-5М.
  • Казанка-5М2, Казанка-5М3.
  • Казанка-5М7.
  • Казанка-6, Казанка-6М.

В этот список вошла и лодка «Южанка» (в народе «Метла»), выпускаемая по разрешению и непосредственном участии специалистов Казанского авиазавода. Специалист Черноморского судостроительного завода Г. Меньков предложил идею усовершенствования популярной модели «Казанка», одобренную заводом. Особенностью изделия стало появление на бортовой и кормовой части судна почти трёхметровых булей с объёмом 52 литра.

Интересно и то, что даже по прошествии более половины столетия на водах можно встретить образцы экземпляров выпущенных в 70-х годах и их современных наследников. Лодки с успехом применялись, и продолжают использоваться, для любительских прогулок, рыбалки, водного отдыха, и как спасательные средства. Существует также немало усовершенствованных судов с водомётными стационарными установками, подводными крыльями, амфибиями.

Блоки плавучести

Как уже было сказано выше блоки располагаются по всему периметру плавательного средства. Производители изготавливают их на основе пенопласта и вливают в корпусную часть. Наличие пенопласта в изделии позволяет обеспечить высокий уровень плавучести судна даже при максимальной заполненности водой и полном погружении в водную среду.

Данная условность предотвращает риск ухода судна ко дну. К тому же еще оно может выдержать около 5 пассажиров на борту. Обеспечение безопасности конструкции является несомненным преимуществом.

Блоки плавучести расположены по всему периметру лодки, а именно в верней части бортов, носовой части и сзади. Они сделаны из пенопласта и вшиты в корпус

Ходовые качества

Казанка версии 6 неплохо ездит и глиссирует в безветренную погоду под 12–сильным ПМ. Высота волны 0,2 м, наиболее оптимальная: большое волнение снижает качество хода, приводит к жесткому дельфинированию и снижению скорости. Улучшить ситуацию помогает укладка в носу мешка с песком, таким образом меньшей становится опасность уйти в оверкиль.

Мотобот отлично подходит для охоты, рыбалки, прогулок или активного отдыха. Зона освоения: протоки, каналы и небольшие озера и реки. Основное достоинство — температурный диапазон ее применения: от –5° до +50° С. Заходить далее 500 м от берега изготовитель не рекомендует.

Развитие плавсредств

Сам по себе серийный выпуск лодок для рыбаков и простых любителей водных прогулок приятно удивил многих советских людей. Однако характеристики первого образца оставляли желать лучшего.

Поэтому спустя несколько лет инженерами казанского завода имени С.П.Горбунова была разработана новая модель – Казанка-2М. Она также была выполнена из дюралюминия, но габаритами превосходила предшественницу. Именно 2М, с длинной корпуса 5 метров, стала самой длинной из выпускаемых в Советском Союзе рыбацких лодок. Особенно ценился тот факт, что 2М могла взять на борт до 6 пассажиров!

Впрочем, прогресс вовсе не стоял на месте. Специалисты разрабатывали все новые и новые модели. Так в 70-80-ые годы прошлого века с конвейера начала сходить Казанка-5, сменившая устаревшую 2М.

Вогнуто-килевые обводы позволяли быстро набирать скорость, хорошо маневрировать, а также преодолевать небольшие волны. Правда, при неумелом управлении она нередко зарывалась носом в корму.

Поэтому долгое время считалось, что она подходит только для опытных пользователей, которые точно знают, когда стоит добавить газу, а когда уменьшить подачу топлива, чтобы легко и безопасно маневрировать по неспокойной воде.

Поэтому вскоре были выпущены такие новинки, как 5М2, 5М3 и даже 5М4. Все они были лишены недостатков Казанки-5. Если 5М2 была предназначена для установки мотора на 55 лошадиных сил, то усиленный корпус 5М3 позволял установить мотор на 60 л.с. Благодаря этому скорость, по сравнению с 5М2, резко возросла. Разумеется, 5М3 произвела настоящий фурор среди любителей лодок.

А вот 5М4 получила корпуса нового дизайна – вместо вогнуто-килевых обводов, она обладала выпукло-килевыми. Это позволило 5М4 сохранять маневренность, устойчивость даже при сильном боковом ветре и при этом уверенно взбираться на крупные волны – даже удачная 5М3 не могла похвастать этим.

Именно поэтому 5М4, как одна из наиболее удачных моделей, выпускается по сей день.

Немаловажно, что простая конструкция лодок позволила любителям усовершенствовать её. Лодки укреплялись, снабжались дополнительным оборудованием и многое другое

Некоторые мастера даже поговаривали о подводных крыльях и действительно устанавливали их, увеличивая скорость любимых лодок на 5-10 километров в час.

Последним обновлением в семействе стала Казанка 6, выпущенная в 1990 году. В отличие от Казанки 5М2 и последующих модификаций этой серии, новая лодка имела совершенно иные технические характеристики.

Кому-то это может показаться просто смехотворным. Однако эта странная и неуклюжая лодка имела ряд достоинств. В первую очередь это удивительно малый вес – всего 82 кг против, например, 190 кг Казанки 5М2, 5М3 и 5М4, не говоря про 220 кг Казанки 2М.

Кроме того, она отличалась необычной устойчивостью на спокойной воде и послушностью – управлять ею спокойно мог даже ребёнок, не говоря уж про более-менее опытных пользователей. Лодка (а точнее джонбот, так как она имела совершенно плоское дно) нашла признание среди рыбаков, любителей водного туризма и просто среди сторонников активного отдыха.

Более подробно об особенностях алюминиевых лодок для рыбалки рассказано здесь.

Основные характеристики лодки «Казанка»

Это транспортное средство кратко можно охарактеризовать следующим образом:

  • может вмещать до четырехсот килограмм, что эквивалентно четырем пассажирам с экипировкой для рыбалки;
  • может уходить в море не дальше чем на полтора километра и только в спокойную погоду;
  • довольно неустойчива на воде ввиду не особенно рационального размещения перегородок между отсеками;
  • обладает низкой осадкой, что способствует успешному глиссированию;
  • обладает высокой маневренностью, что особенно ценится при передвижении по небольшим рекам;
  • корпус герметичен и изготовлен из дюралюминия;
  • максимальная скорость, которую может развивать лодка – 40 километров в час. При установке более мощного мотора все равно не рекомендуется развивать более высокую скорость для сохранения герметичности.

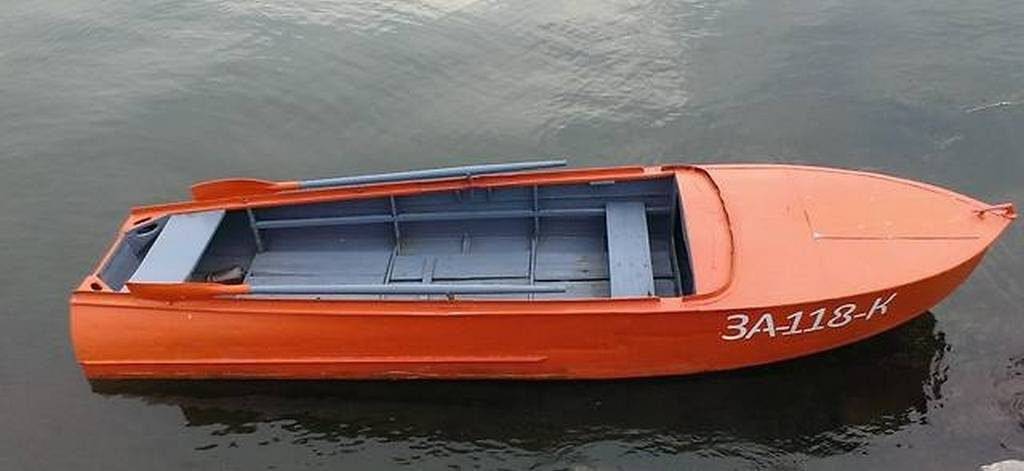

Лодка «Казанка 1»

Особенности корпуса «Казанки 5м4»

Лодка «Казанка 5м4»

Корпус плавсредства условно делят на три отделения:

  1. носовой отсек,
  2. кокпита,
  3. кормовую зону.

Носовое отделение лодки оборудовано багажным отсеком. Люк закрывается и находится сверху на площадке.

Данный отсек может использоваться во время рыбалки при ловле спинингом. В нем вполне разместится один человек, чтобы не мешать товарищу, если вы рыбачите вдвоем. Здесь же расположены крепления швартов.

Кокпит просторный и комфортный. Панель управления оборудована слева, как в авто. В этом отделении размещены передние сидения, кормовой диван. В бортах имеются ниши для хранения вещей.

Здесь можно сберегать небольшие по размеру аксессуары, личные принадлежности. Конструкция кокпита дополнена зажимами для крепления весел, дугами фиксации тента.

В кормовом отделении находится рецессор предполагающий укомплектование одним или парой двигателей, топливный отдел, узлы для фиксации тента и роликов тросов управления, клапан слива, ручки для транспортировки и буксира.

Вдоль корпуса судна равномерно располагаются пластины из пенополистирола обеспечивающие аварийную плавучесть лодки.

В случае, если мотолодка полностью затопиться водой, она останется на поверхности.

Технические характеристики лодок «Казанка»

Технические характеристики лодок «Казанка» таковы, что при вместительности до 4 человек с мотором небольшой мощности способно быстро перемещаться по водной поверхности со скоростью 25 км/ч. Имея отличные технические и ходовые характеристики, маломерные суда «Казанка», составили конкуренцию всем известным маломерным судам. Различные модификации самой популярной бюджетной моторки «Казанка» отличаются друг от друга техническими характеристиками.

Плоскодонная моторная лодка «Казанка» была известна в народе под названием «Метла».

Лодка «Казанка»

Лодка «Казанка» технические характеристики (самой распространённой на всём постсоветском пространстве лодки с подвесным мотором):

  • максимальная длина лодки «Казанка» – 4.6 метра;
  • наибольшая ширин – 1.24 метра;
  • высота борта на миделе (вертикальное измерение средней линии судна) – 68 сантиметров;
  • грузоподъёмность – 400 килограмм;
  • вес судна вместе с оборудованием и снаряжением – 138 килограмм;
  • пассажировместимость – 4 человека;
  • допустимая мощность мотора при сохранении хороших ходовых качеств-не больше 15 л.с.;
  • максимальная скорость лодки при полной загрузки с мотором 10 л.с.-25 км/ч.

Лодка «Казанка М»

Второе поколение лодки «Казанка М» несколько отличается от первых моделей лёгких лодок. Для увеличения остойчивости (сохранение плавучести при воздействии внешних неблагоприятных факторов) судна, к бортам в кормовой части были добавлены герметичные були (дополнительные бортовые конструкции).

 Размер лодки «Казанка М», грузоподъёмность и пассажировместимость остались практически без изменения, но улучшились ходовые качества и увеличился вес конструкции.

Лодка «Казанка М» технические характеристики:

  • масса лодки с оборудованием и снаряжением – 145 килограмм;
  • максимальная скорость с использованием мотора мощностью 25 л.с., при полной загруженности лодки составляла 30-40 км/ч;
  • улучшены мореходные качества, плавсредство может сохранять свои ходовые качества при высоты волны свыше 20 сантиметров;
  • лодка была дооборудована ветровым стеклом.

Лодка «Южанка»

На базе лёгкой лодки «Казанка» в конструкторском бюро Черноморского судостроительного завода в городе Николаеве была выпущена новая усовершенствованная модель маломерной лодки «Южанка».

Лодка «Южанка» отличается от исходной модели «Казанка» конструктивными новшествами:

  • лодка была оснащена двумя ветровыми стеклами для защиты от брызг и ветра;
  • судно могло уходить от берега в море на расстояние более 1 километра при волнении не выше трёх баллов;
  • установленные надстройки (були) длиной 275 сантиметров, обеспечивали улучшенные гидродинамические качества;
  • за счёт дополнительных конструкций увеличился вес лодки-145 килограмм;
  • пассажировместимость-5 человек;
  • водоизмещение (объём воды, вытесненной подводной частью судна) 365 литров;
  • наличие защитного тента;
  • осадка (глубина погружения в воду) при максимальной загруженности лодки-не более 15 сантиметров;
  • при затопляемости трюма судно оставалось на плаву в горизонтальном положении.

Лодка «Казанка 2»

Лодка «Казанка 2» было спущено на воду через 3 года с моменты выхода первой модели.

 Плавсредство претерпело несколько изменений, с учётом всех недоработок первых моделей, новая модификация имела отличительные технические характеристики:

  • увеличилась пассажировместимость до 8 человек;
  • возможность перемещения при волнении в 3 балла;
  • использовании подвесного мотора мощностью свыше 25л.с.;

Лодка «Казанка 5»

Лодка «Казанка 5» с обновлённым дизайном и некоторыми конструкторскими доработками с улучшенными техническими характеристиками, стала самым востребованным плавучим средством среди рыболовов и туристов.

 Описание:

  • корпус судна был изготовлен из композиционного алюминиевого сплава с повышенной пластичностью;
  • жёсткие сидения заменены на мягкие складные кресла;
  • рекомендовано использование мотора мощностью более 30 л.с.
  • улучшены качества по непотопляемости судна за счет применения пенопласта под кормой палубы.

Лодка «Казанка 5М»

Лодка «Казанка 5М» не существенно отличается от всех предыдущим модификаций. Массовый выпуск этих лодок начался в 1978 году и прекратился в конце 80-х годов. Лодка имела выносной транец для двух подвесных моторов.

 Грузоподъёмность лодки и размеры остались прежними, но вследствие конструкторских изменений, значительно увеличились эксплуатационные характеристики:

  • общая масса с оборудованием составила 190 килограмм;
  • возможность использования мотора мощностью 60 л.с;
  • за счёт изменения подводной носовой части улучшились ходовые качества.

Технические характеристики моторной лодки Казанка 5М4

Это совсем новая конструкция, которая отличается от своих предшественниц по многим показателям, в том числе и по размерам. Она увеличилась в длину на 10 см, что составляет 460 см, при ширине в 165 см и высоты бортов 70-80 см.

Благодаря некоторым изменениям в конструкции корпуса, она способна развивать скорость до 40 км/час, что на 5 км/час больше от предыдущих конструкций.

При грузоподъемности в 400 кг, без наличия двигателя и снаряжения, лодка способна взять на борт до 5 человек. На лодку можно устанавливать, как отечественные, так и импортные лодочные моторы, общей мощностью 60/50 лошадиных сил. Возможна установка сразу двух моторов, что предусмотрено конструкцией транца. При чем, общая мощность при установке отечественных моторов, должна составлять 60 л.с., а при установке импортных – 50 л.с.

Корпус лодки «Казанка 5М4»

Любая конструкция лодки предполагает наличие основных составляющих:

  • корпуса;
  • элементов плавучести;
  • дополнительного оборудования и снаряжения.

Кроме этого, корпус лодки делится на три части:

  • носовой части;
  • кокпита;
  • кормовой части.

В носовой части «Казанки 5м4» находится багажник, с запирающимся лючком и наличием швартовых креплений. В районе кокпита располагается переднее сидение и заднее сидение с диваном, который имеет спинку. В сидении дивана находится отсек для топлива, крышкой которого и служит сидение дивана.

Конструкция кокпита располагает гнездами для весел, а также дугами для тента. Кроме этого, по обоим бортам имеются ниши для хранения различных аксессуаров. Как правило, в этих нишах располагаются малогабаритные дополнительные принадлежности. Ветровые стекла имеют изогнутую форму, что позволяет защищать людей, находящихся в лодке от встречного потока воздуха и брызг. Этому также способствует продуманная высота защитных стекол.

Кормовая часть имеет следующее предназначение:

  • здесь располагается отсек для топлива;
  • здесь находится клапан для слива воды;
  • слева и справа расположены буксировочные крепления;
  • здесь смонтирована специальная конструкция для установки двигателя;
  • тут же расположены узлы, где крепятся тросы управления;
  • в этой области располагаются крепления для тента.

Корпус для этой лодки построен из дюралюминия, который не боится агрессивных сред, таких как соленая вода. Плюс ко всему, каркас покрыт лакокрасочным материалом. Конструкция соединяется с помощью клепки, что увеличивает срок ее службы. Кроме этого, конструкция получилась максимально легкой.

Изучив отзывы многих владельцев, в конструкции несколько видоизменили профиль лодки. Старые, вогнутые отводы старых конструкций заменены на выпуклые, килеватые. Поэтому, килеватость на транце возросла на 8,5 %, а остальные отводы стали более аккуратными и плавными, что улучшило ходовые показатели плавсредства. При этом, увеличилась полезная площадь носовой части лодки.

Состав дополнительного оборудования

К лодке прикладывается следующее дополнительное оборудование:

  • комплект сланей – 13 штук;
  • раскладной тент;
  • пара раскладных кресел;
  • пара подушек для передних кресел;
  • подушка для сидения типа диван;
  • подушка для спинки под сидение типа диван;
  • ветровые стекла в комплекте;
  • весла с уключинами – 2 штуки;
  • элементы дистанционного управления моторами «Нептун» или «Вихрь»;
  • рулевая колонка с подвесными моторами «Нептун» или «Вихрь»;
  • сигнальная мачта белого цвета;
  • правый сигнальный фонарь;
  • левый сигнальный фонарь;
  • отсек для батареи;
  • трос для швартовки и буксировки;
  • спасательный линь;
  • набор для ремонта;
  • полотно для тушения пожара – 1кв. метр;
  • черпак для воды;
  • поручень для переднего сидения.

Блоки плавучести лодки «Казанка 5м4»

Блоки, которые обеспечивают плавучесть конструкции, расположены по всему периметру лодки. Они состоят из пенопласта и влиты в корпус. Пенопластовые элементы обеспечивают плавучесть средства даже при полном заполнении водой кокпита и полного погружения лодки в воду.

В подобных условиях плавсредство не только не тонет, но и способно удержать еще 5 человек, находящихся в воде и удерживающихся за лодку. Это одно из основных достоинств данной конструкции.

Ходовые характеристики

Подобное плавсредство предназначается для эксплуатации на реках и озерах, а также в прибрежной зоне морей и океанов, на удалении не более 3-х км от берега. Мотолодка способна выдержать волну, высотой до 0,75м. При максимальной мощности мотора в 50-60л.с., «Казанка 5М4» на стоячей воде способна развивать скорость до 60 км/час.

Похожие варианты моделей

«Казанка 5М4» может быть заменена на другую, похожую модель. Хотя отличия между ними имеются.

Моторная лодка «Казанка 2М»

Это одна из самых больших конструкций, длина которой составляет 5м. На лодке имеется 3 ряда сидений, что само собой говорит о ее габаритах.

Моторная лодка «Казанка 5М2»

Эта модель похожа на «5М4» и имеет такие же габариты, хотя и рассчитана на 4 человека. К сожалению, она имеет вогнутые скулы и при большой скорости начинает «зарываться» в воду, что негативно сказывается на ее ходовых качествах.

Модель «Казанка 5М4»

Недоработки в отношении вогнутых скул предыдущих конструкций были учтены в данной модели. Это положительно позначилось на ее ходовых характеристиках, особенно на предельных скоростях передвижения.

Конструкция «Казанка 5М7»

Размеры этой разработки такие же, как и у предыдущей. Но в этой конструкции сделали открытой носовую часть, где может расположиться один из пассажиров. Между левой и правой частями ветрового стекла организован проход. Эта конструкция может вместить до 5 пассажиров.

В этой разработки, кроме дюралюминия, используется и пластик, который не так нагревается на солнце и не покрывается льдом в условиях низких температур.

Цены на лодки типа «Казанка»

В представленной таблице (смотрите табл.) представлены приблизительные цены на различные модели плавсредств.

МодельЦена
«Метла»Около 250 000 рублей
«М»Около 40 000 рублей
«2м»Около 80 000 рублей
«5м3»Около 70 000 рублей
«5м4»Около 80 000 рублей
«5м7» (новая)170 000 – 250 000 рублей(зависит от комплектации)

Как правило, моторные лодки типа «Казанка» отличаются оптимальным соотношением цена/качество. Они прекрасно подходят для рыбалки, охоты и туризма. Эта лодка является наиболее удачной разработкой, по сравнению со своими похожими моделями. Наличие дюралюминиевого корпуса делает ее более долговечной и надежной в различных условиях эксплуатации.

Ямаха 40 Yamaha 40 (VEOS XWS) Казанка 5М3 5М4 река Урал (Заводской пруд) г. Магнитогорск

Watch this video on YouTube

Как известно, лодка является наиболее предпочитаемым помощником для рыболова в условиях рыбалки для диких водоемов. Особенно это актуально тогда, когда к берегам водоема трудно подступиться, а тем более забросить снасти. И здесь лодка является единственным средством, с помощью которого можно обловить любую точку акватории водоема.

16.04.2017

Мотолодка «Казанка-5М4» — описание и основные технические характеристики моторной лодки

Уже около пяти лет Казанское авиационное объединение имени С. П. Горбунова выпускает эту очередную модификацию из популярного семейства «Казанок».

«Казанка-5М4» — очередная модель из популярного семейства мотолодок

Выбору этой модели «Казанки-5М4» предшествовал долгий конструкторский поиск и основательные ресурсные испытания. Не будет ошибкой сказать, что работа по ее созданию началась лет двадцать назад, когда казанские авиастроители решили заменить самую массовую, но далеко не безопасную при эксплуатации под более мощным, чем 10-сильная «Москва», мотором «Казанку-М» на новую комфортабельную и надежную «дюральку».

Наследница «торпедных» обводов

В то время — в начале семидесятых — с заводского конвейера уже сходили крупные (длина корпуса 5 м) мотолодки «Казанка-2М», рассчитанные на мотор мощностью до 50 л. с. и вмещавшие экипаж из шести человек. Это было гораздо более мореходное судно, пригодное для прогулочно-туристских плаваний по крупным рекам и в прибрежных зонах больших озер и водохранилищ при волнении до 3 баллов (высота волны 0,75-1,25 м). У бывалых водномоторников остались хорошие воспоминания об этой лодке. Остроскулые обводы с «закрученным» днищем (50° — на шп. 1; 17° — на мидель-шпангоуте и 7° — на транце) обеспечивали ей неплохие ходовые качества даже с одной «тридцаткой».

Новая четырехместная «Казанка-5», выпуск которой был начат чуть позже, в принципе имела те же «фирменные» глиссирующие изогнуто-килеватые торпедные обводы, несколько напоминающие обводы довоенных «туполевских» торпедных катеров: S-образную скулу в носовой части, большую килеватость днища на миделе (22°) при сравнительно плоском днище в корме (5° на транце). Главным отличием был притуплённый в плане обвод палубы в носу.

Эта «Казанка» имела несколько меньшие размерения (длина корпуса 4,5 м) и проектировалась с расчетом на повышенную мореходность и комфортабельность при использовании одного мотора мощностью до 30 л. с. Мотолодка имела хорошие ходовые качества и малый дифферент при плавании с полной нагрузкой в тихую погоду. Однако при ходе на волнении лодка, врезаясь в волну, поднимала тучу брызг, а малый ходовой дифферент обуславливал увеличенную смоченную длину корпуса и в результате повышенное сопротивление трения.

С конца 1977 г. практически тот же корпус был существенно подкреплен, а «выносной транец» — подмоторный кронштейн — заменен новым, рассчитанным на установку двух моторов суммарной мощностью до 55 л. с. Это позволило повысить скорость новой модели «Казанки-5М» с полной нагрузкой с 42 до 52 км/ч.

Однако с переходом на двухмоторный вариант минусы установки моторов на кронштейне за транцем стали существеннее, чем плюсы. Еще более ухудшились и условия обслуживания моторов на плаву, и центровка лодки. Поэтому на следующей модели — «Казанка-5М2» — вместо кронштейна был предусмотрен традиционный подмоторный рецесс.

Эта модель была запущена в серийное производство в 1978 г. и с небольшими изменениями в планировке кокпита, конструкции ветрового стекла и т. д. выпускалась под названием «Казанка-5М3» много лет — до конца восьмидесятых.

Избавление от устаревших обводов

Все эти годы коллеги критиковали конструкторов предприятия за излишнюю приверженность фирменным «закрученным» обводам, которые уже неслучайно считаются устаревшими. Этим, в частности, объяснялся такой присущий «Казанкам» недостаток, как повышенный расход топлива при ходе на волнении. Такое мнение неоднократно высказывалось, например, при обсуждении результатов выступлений на «Казанках» во время традиционных гонок на призы журнала «Катера и Яхты».

Это было учтено «горбуновцами». И летом 1989 г. они привезли в Елгаву — на очередную встречу водномоторников принципиально новую лодку «-5М4», на которой команда завода успешно выступила на соревнованиях, показав высокий результат (64,6 км/ч в 100-километровой маршрутной гонке) и завоевав главный приз — «Золотой винт».

Внешне это была традиционная «Казанка-5М3»: тот же знакомый дизайн, прежняя планировка кокпита. Однако корпус имел принципиально иные — выпукло-килеватые обводы днища с несколько большим углом килеватости на транце (8,5°). S-образность скулы заменила ее «низкая» линия с плавным подъемом в носу. На днище были сохранены продольные реданы, эффективность которых на более килеватом корпусе возросла. Это сразу же сказалось на ходовых качествах лодки: если под одним 30-сильным «Вихрем» скорость раньше не превышала 34 км/ч, то теперь она достигала 40 км/ч.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
