Как сделать болотоход своими руками

Квадроцикл из мотоблока – особенности создания агрегата

По своей сути, квадроцикл представляет собой 4-колесный мотоцикл, который предназначается для езды в наиболее труднодоступных местах. Для этого агрегат должен иметь легкую массу, большой запас мощности, а также быть максимально простым в эксплуатации. Всеми этими качествами будет обладать квадроцикл, изготовленный своими руками из мотоблока.

Выбор двигателя для самодельного агрегата

Возможности самодельного квадроцикла во многом зависят от двигателя, который вы выберите для сборки агрегата. Первое требование к мотору – он должен быть максимально мощным. Неплохим вариантом будет применение двигателя от китайского мотоблока. Такие моторы уже успели зарекомендовать себя, как достаточно надежные конструкции, хорошо выдерживающие длительные нагрузки.

При выборе обязательно обращайте внимание на начальный крутящий момент мотора. Чем выше этот показатель, тем быстрее квадроцикл будет преодолевать болотистую местность

Если рассуждать по маркам мотоблоков, чьи двигатели подходят для монтажа на самодельный квадроцикл, то, помимо китайских агрегатов, для изготовления можно использовать моторы от сельскохозяйственных машин марки Нева, Заря и Салют. Мотобуксировщик из мотоблока одной из этих марок преодолеет любое препятствие, и не подведет вас в самый неподходящий момент.

Как собрать квадроцикл своими руками – порядок действий

Сделать квадроцикл с двигателем от мотоблока немного проще за счет того, что вам не потребуется изготавливать колеса. Как и в случае с каракатом, перед изготовлением квадроцикла из мотоблока нужно изучить чертежи, которые подскажут правильный порядок действий при сборке.

Алгоритм изготовления квадроцикла выглядит следующим образом:

1. В первую очередь от вас потребуется расширить колею. Так как в конструкции всех современных мотоблоков колеса располагаются непосредственно под мотором, то вам понадобится немного расширить дистанцию между колесами, что придаст квадроциклу устойчивости, особенно, при прохождении резких поворотов. Для увеличения колеи используйте специальные вставки – их можно выточить самому, или заказать изготовление деталей в токарной мастерской. Еще один вариант – покупка специальных адаптеров в магазине сельскохозяйственной техники. Минус данного метода – высокая стоимость готовых элементов;
2. На следующем этапе нужно сделать раму для квадроцикла. Ее можно сварить, взяв за основу велосипедный или мотоциклетный каркас, или же изготовить с нуля, используя стальные трубы. Помните, что рама – это самая уязвимая часть квадроцикла, так как после монтажа на нее мотора и других деталей конструкция будет поддаваться сильной нагрузке. Крепить раму следует посредством двух шрифтов и поворотного шарнира;
3. Третий этап – установка и фиксация колес. Перед этим определите нужный вам размер дисков. Помните, что чем больше диаметр деталей, тем меньше будет скорость, и тем больше усилий потребуется мотору для разгона. Оптимальным вариантом станет применение автомобильных дисков с широким ложем, диаметром 15 дюймов. Далее на диски наматывается плотная ткань, а сверху надевается резиновая камера;
4. На последнем этапе на раму квадроцикла монтируется двигатель, сцепление, система зажигания, тормоза и выхлоп. Не обязательно использовать все эти механизмы от одного и того же мотоблока. Главное, чтобы каждый элемент был действительно надежным и полностью исправным. Не забудьте установить и подключить кнопки управления и переключатели. Лучше всего расположить их рядом друг с другом, чтобы управлять квадроциклом было удобнее.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Вездеход переломка своими руками 1 часть

Watch this video on YouTube

Подробное описание двигателей

Этап выбора двигателя очень важен, а потому он требует более детального описания

Тут важно понимать, что в качестве мотора для самодельного болотохода подходит почти любая конструкция, однако здесь очень важна мощность устройства. Наиболее распространенные варианты, которые используют при самостоятельной сборке:

• Можно использовать мотоциклетные двигатели. Однако данный вариант не заслужил большой популярности, так как в дополнение к нему придется устанавливать более продуманную систему охлаждения.
• Наиболее предпочтительным вариантом двигателя стал четырехтактный ЗАЗ. Его использую чаще других, так как он подтвердил свою надежность при эксплуатации даже при довольно низких температурах.
• Возможно использование и других двигателей от легковых автомобилей отечественного производства, если они соответствуют всем требованиям.
• Некоторые мастера используют мотоблоки, однако этот вариант не слишком распространен. Чаще всего используют те элементы, которые снимаются с тракторов. Однако их приходится дополнительно комплектовать другими запчастями с других двигателей.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Варианты исполнения

В домашних условиях собирают 2 вида каракатов. У каждого есть свои достоинства и недостатки.

Полноприводная конструкция

За основу берут российский внедорожник — УАЗ или «Ниву». Также подходит недорогой китайский автомобиль, например Lifan (Лифан) Solano 452.

С целью уменьшения веса меняют штатный двигатель на мотоциклетный от «Днепра» или «Урала».

Достоинства схемы 4х4:

1. Большая грузоподъемность.
2. Повышенная проходимость.
3. Комфортная закрытая кабина.
4. Надежность. В случае неисправности одного из мостов машина остается на ходу.
5. Минимум трудозатрат. В конструкцию вносятся только незначительные изменения.

Недостатки полноприводной самоделки:

1. Высокая стоимость.
2. Большой вес.
3. Низкая маневренность.

Примером полноприводного караката является модель марки ЗИС 5.

Убедительным аргументом в пользу данной конструкции служит наличие дифференциалов, благодаря чему машина свободно поворачивает.

Трехколесный вездеход

Собирается на базе мотоцикла. Сзади устанавливают 2 колеса (полуоси или автомобильный мост), спереди — 1 (на вилке).

В противном случае крепят примитивную будку из алюминиевого профиля.

Достоинства конструкции:

1. Малый вес.
2. Высокая маневренность.
3. Компактные размеры.

Недостатки:

1. Слабая тяга (привод на 2 колеса).
2. Низкая грузоподъемность.
3. Большой объем работ при самостоятельном изготовлении.

Кроме того, модель с полуосями плохо поворачивает ввиду отсутствия дифференциала. В ранних версиях спереди устанавливали лыжу. Такую машину собирать проще, но она не обладает плавучестью.

Он преодолевает заболоченные зоны и реки; не идет на дно, если лед под ним проломился.

Что нам понадобится?

Чтобы создать мотор для лодки, необходимо подготовить следующие элементы:

• шуруповерт, дрель либо автоаккумулятор 12 V;
• понижающий редуктор;
• рейки для закрепления;
• профиль 20*20 мм для монтажа двигателя;
• для сооружения штанги необходима труба диаметром в 20 мм;
• болгарка;
• металлические листы – для винта;
• ножницы;
• металлический прут для изготовления вала;
• углошлифовальная машина;
• саморезы.

В триммерах вместо бобины ставят гребной винт. Иногда делают доработку мотокультиватора путём установки вместо фрез, самостоятельно сделанных лопастей.

В одной плоскости с валом уславливаются алюминиевые лопасти. Они должны быть перпендикулярными движению лодки. Лопасти крепятся к корпусу.

Часто рекомендуют делать мотор для лодки из газонокосилки, поскольку этот аппарат имеет такие характеристики, которые нуждаются в минимальной доработке. Конструкция косилки очень схожа с устройством заводского мотора, что наглядно показывают чертежи лодочного мотора.

Источник

Инструкция

Рассмотрим изготовление транспорта на шинах низкого давления. Потребуется рама, оставшаяся от старого мотоцикла, к которой приваривается уже самостоятельно изготовленная рама. Мотор преимущественно берется новый, во избежание поломок в самый неподходящий момент.

Мотоциклетный двигатель типа «Тула» подходит как нельзя лучше. Зажигание лучше всего подходит от трактора, на обычный аккумулятор особых надежд возлагать не стоит. Далее устанавливается топливный бак, крепятся руль и сидение.

Передняя вилка типа Урал без амортизаторов как раз подойдет, затем устанавливается цепной привод. Такая конструкция часто выполняется без тормозов, для остановки достаточно остановить двигатель. Колеса проще всего взять от комбайна, со снятым верхним слоем резины.

Создание ходовой части

Помните, что в ходовой части, если вы собираете болотоходы своими руками, нужно использовать независимые колесные подвески. Несмотря на тот факт, что в технологичном плане они являются более сложными, эти элементы конструкции помогают добавить больше комфорта и пассажирам, и водителю. Тем более такие подвески будут просто незаменимыми, если вы собираетесь создать болотоход на основе пневматических колес с низким давлением.

Раму можно подобрать в форме пространственной конструкции. Также можно по своему желанию использовать либо цельную раму, либо сочлененную. Последнюю лучше всего применять, если вы собрались строить гусеничные болотоходы своими руками. Однако такая конструкция считается очень сложной для создания.

Я живу в небольшом городке на севере Свердловской области. Я увлекаюсь охотой и рыбалкой, есть у меня излюбленные места для этих целей, но добраться до них пешком не реально. Да и унести на себе результаты промысла не всегда под силу. Поэтому нужна техника, способная по бездорожью проехать в любую погоду и с ношей до 300кг.

Был у меня старый вездеход, но слабоват он был да и столько лет, сыпаться уже стал. Задумал я сделать новый болотоход своими руками, надежный и мощный. Подготовка к постройке оказалась намного дольше самой сборки. Необходимо было приобрести кучу узлов и агрегатов, а денег на них нет. Пришлось собирать из того, что было и что смог найти за небольшие деньги.

Принцип вездехода будет трицикл. Почему трицикл? Потому что он наиболее маневреней в лесу и на болотистой местности. Двигатель будет от инвалидки, колеса от Трактора Т-150. Рама от мотоцикла иж. Демпфер от Газ53, полуоси от ГАЗ 66

Итак, узлы все подготовили, приступаем к сборке трайка.

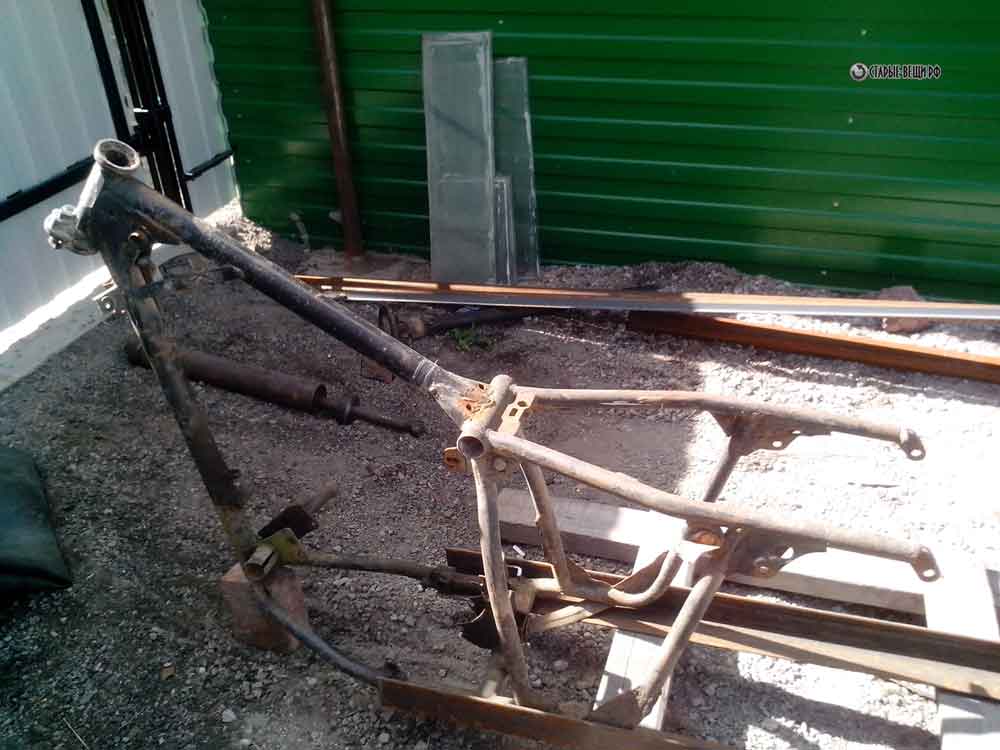

Устанавливаем раму, рама кстати от мотоцикла иж. Почему от Ижа? Потому что двигатель будет ИЖ, крепление переделывать не нужно и рама вполне крепкая сама по себе.

И привариваем к этой раме каркас нашего вездехода. Каркас из трубы диаметр 40 и 32, обычная не толстостенная. По центру уголок 63.Примеряем задний мост.

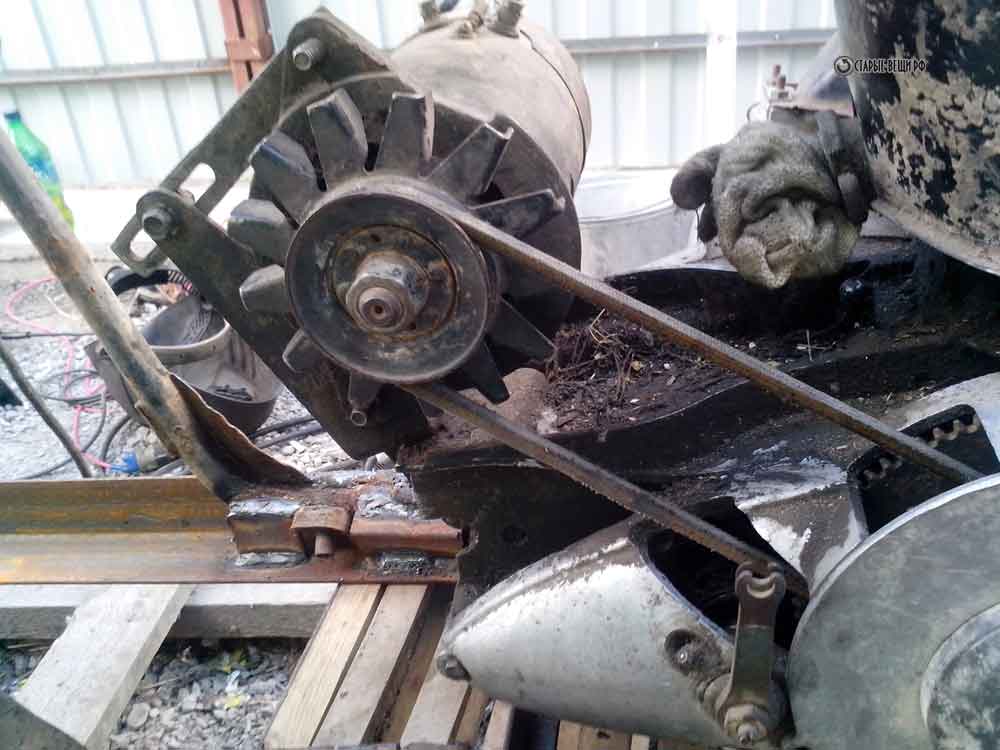

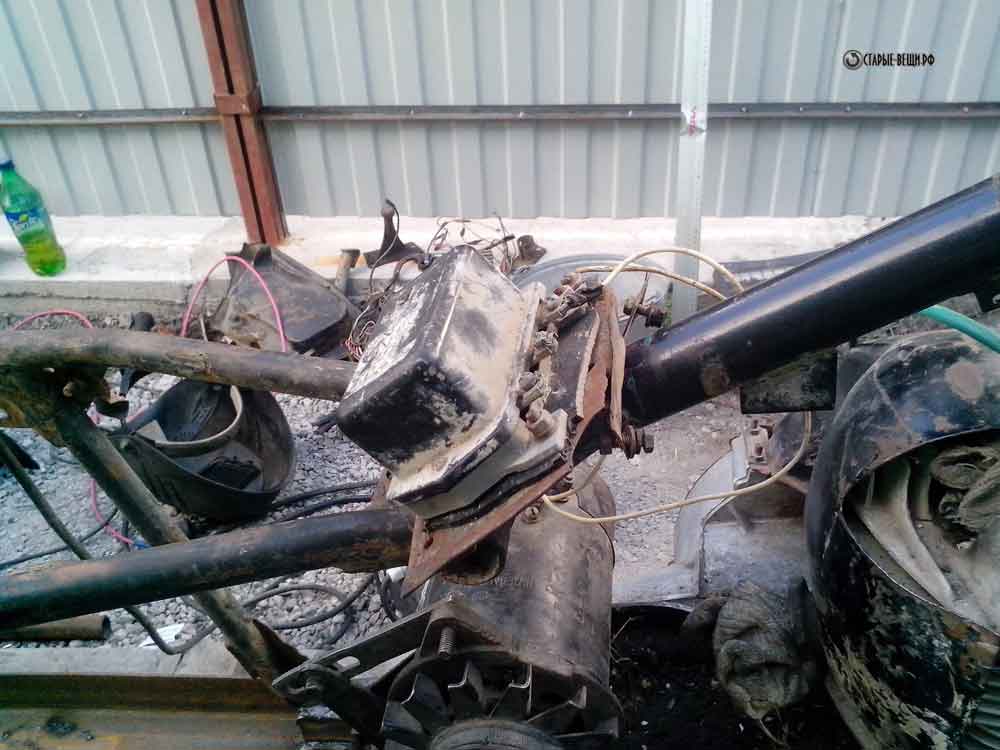

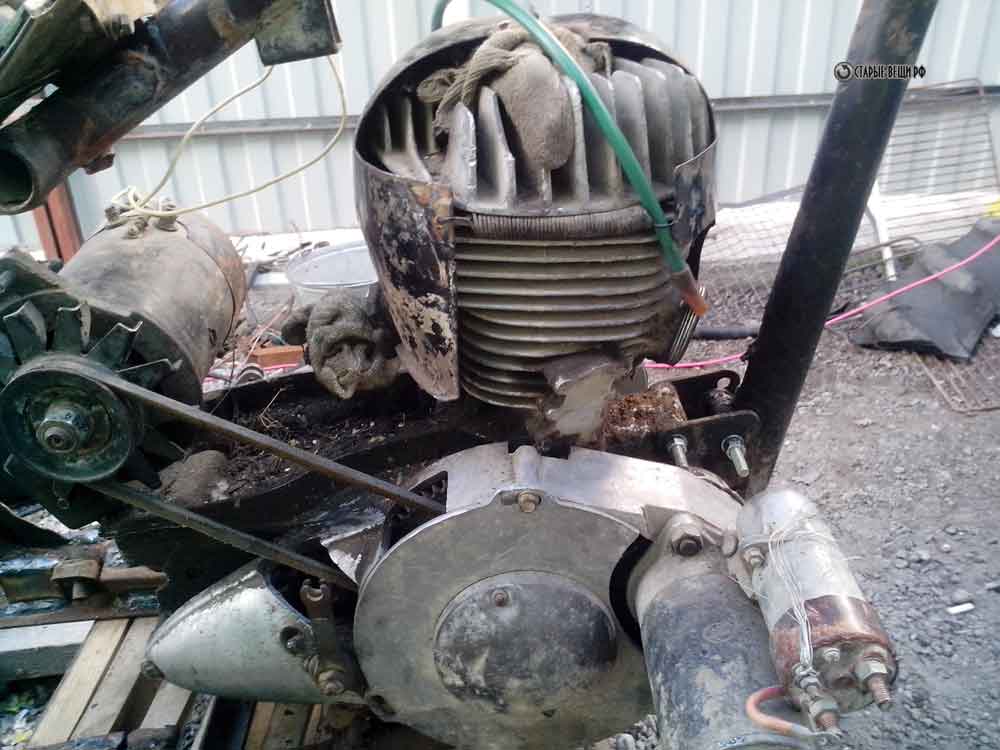

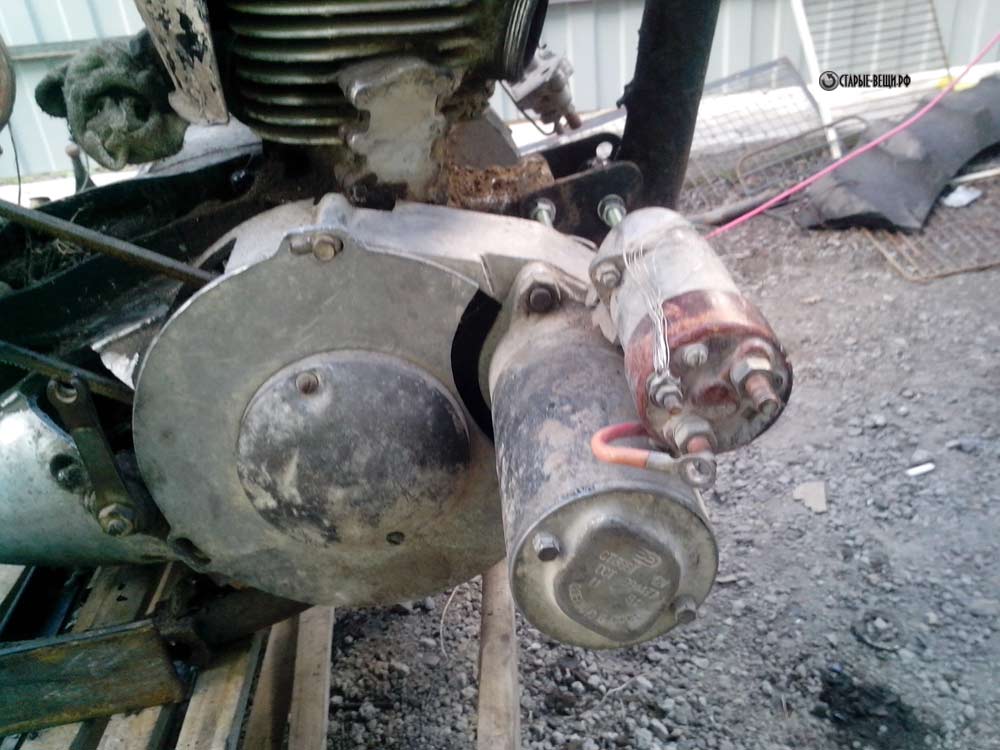

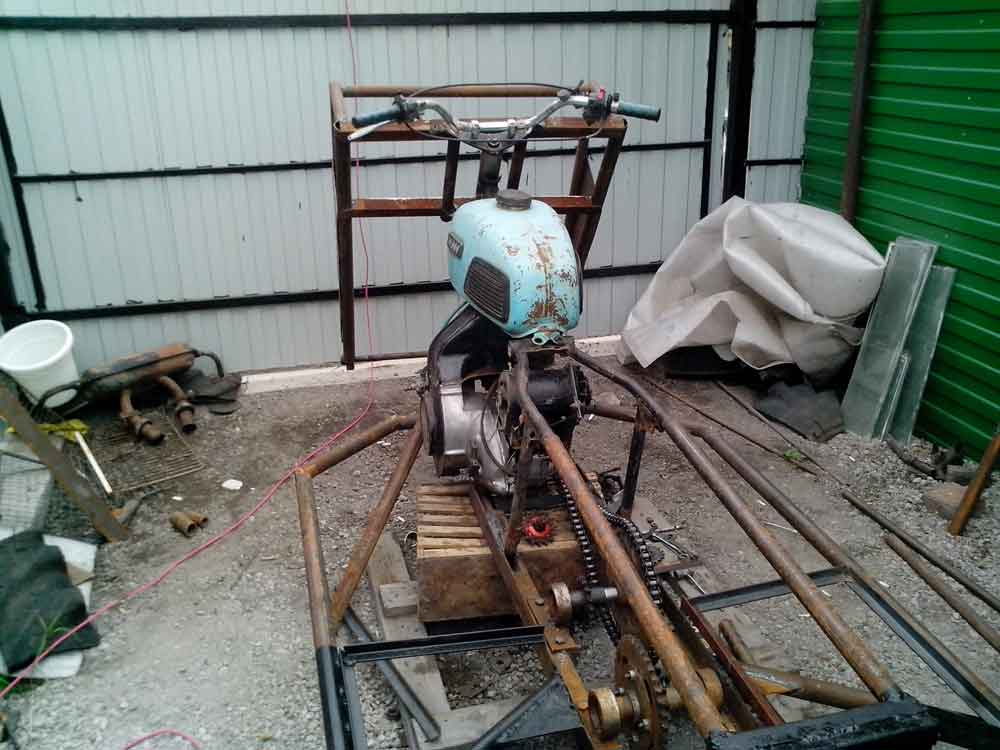

Как видите мы и двигатель уже начали устанавливать. Двигатель как я уже и писал от инвалидки. Он хорош тем, что у него принудительное охлаждение и электростартер.

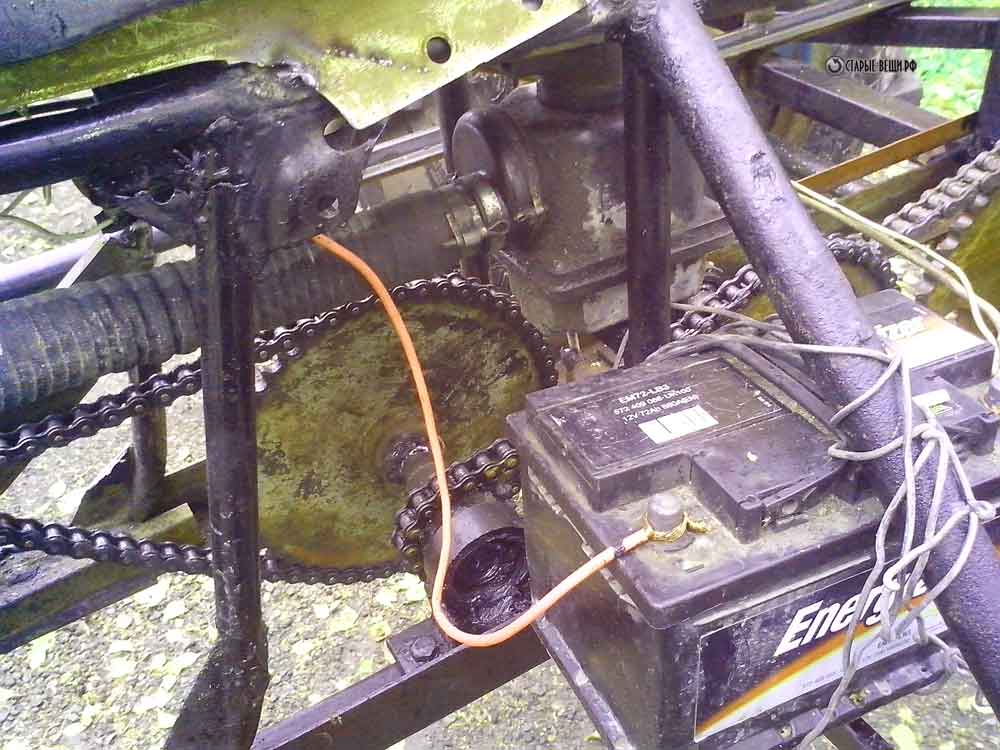

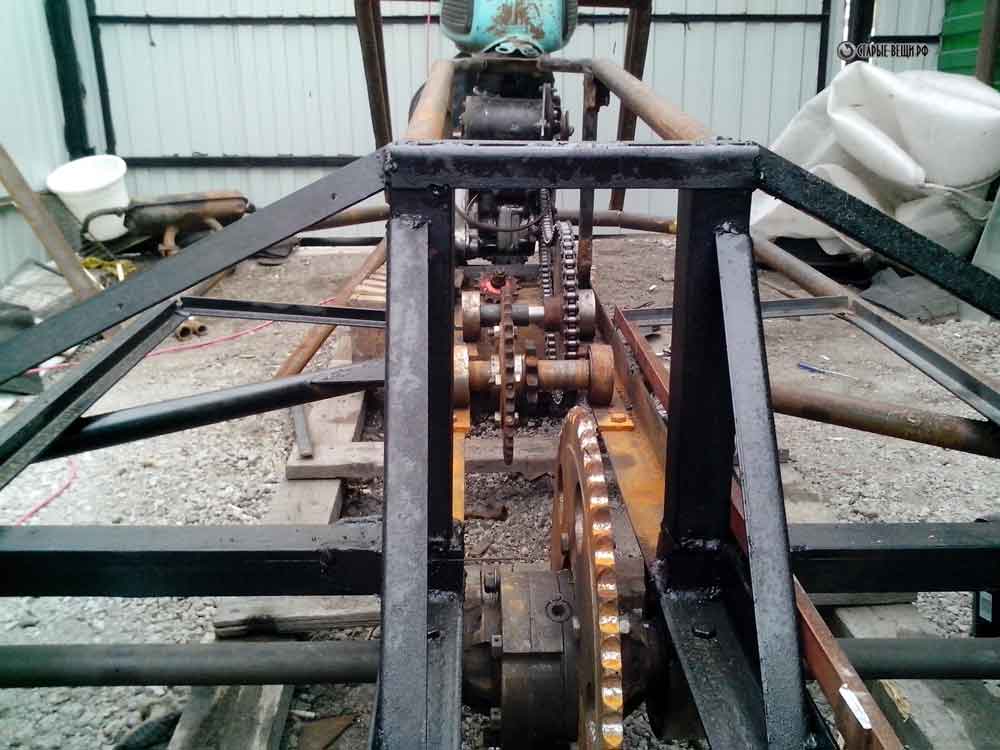

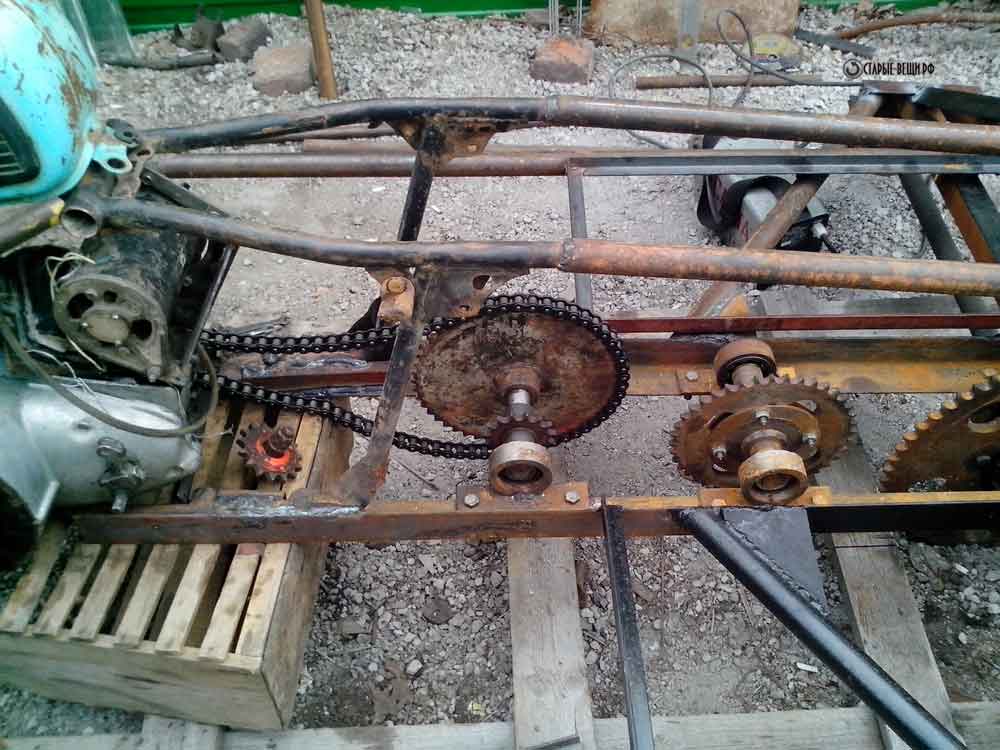

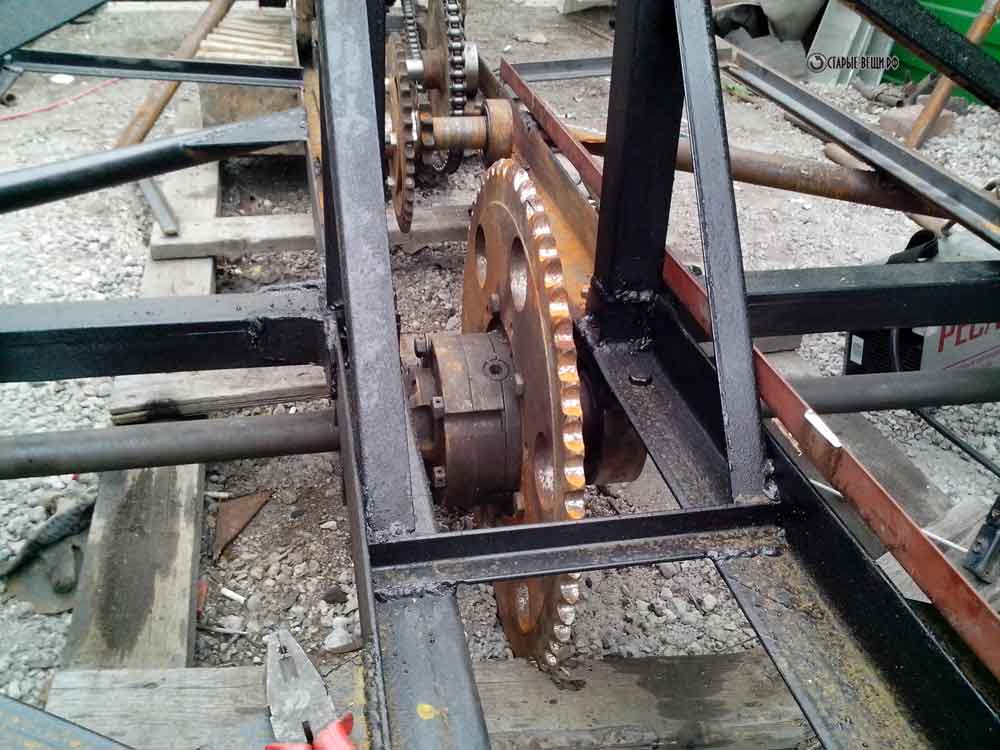

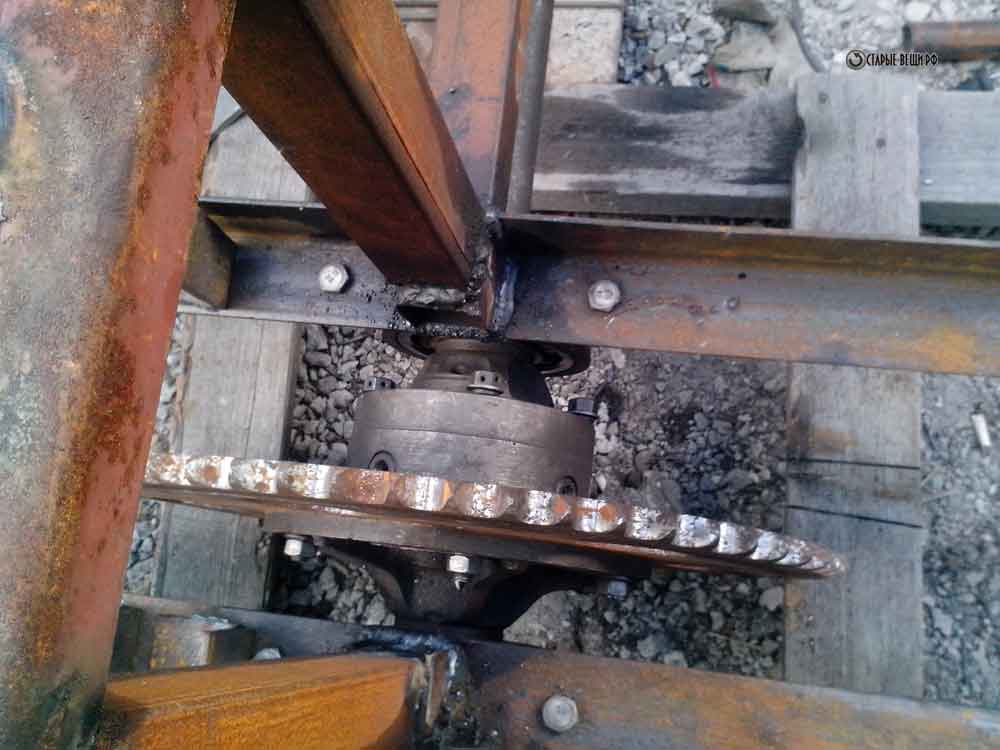

Что бы понизить скорость и усилить тягу вездехода делаем двойное цепное понижение.

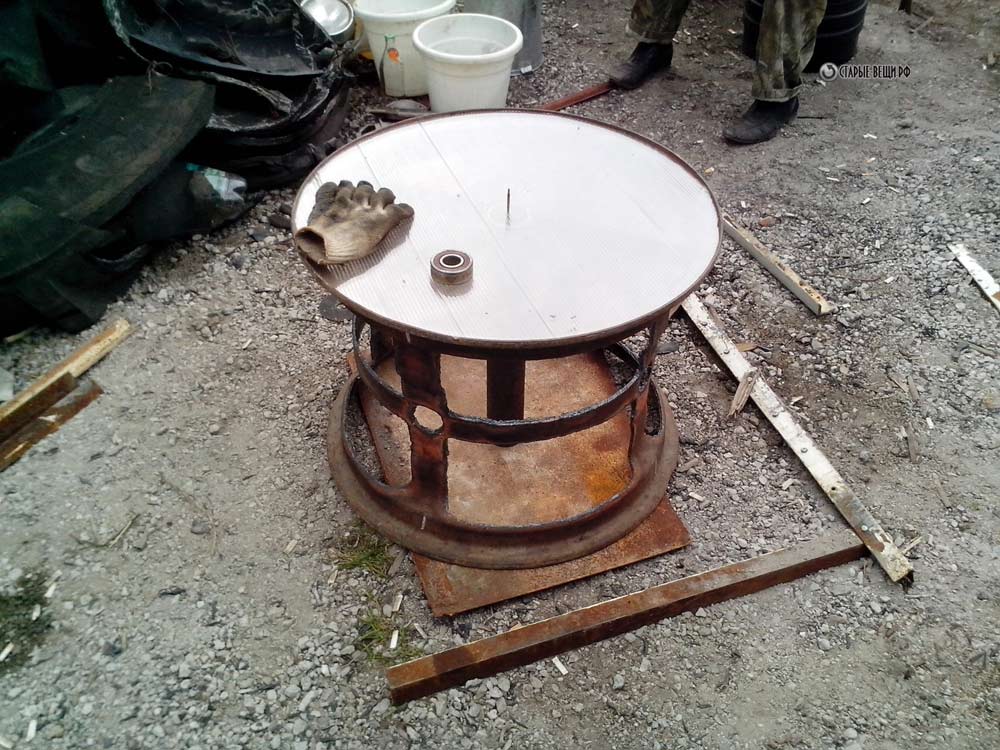

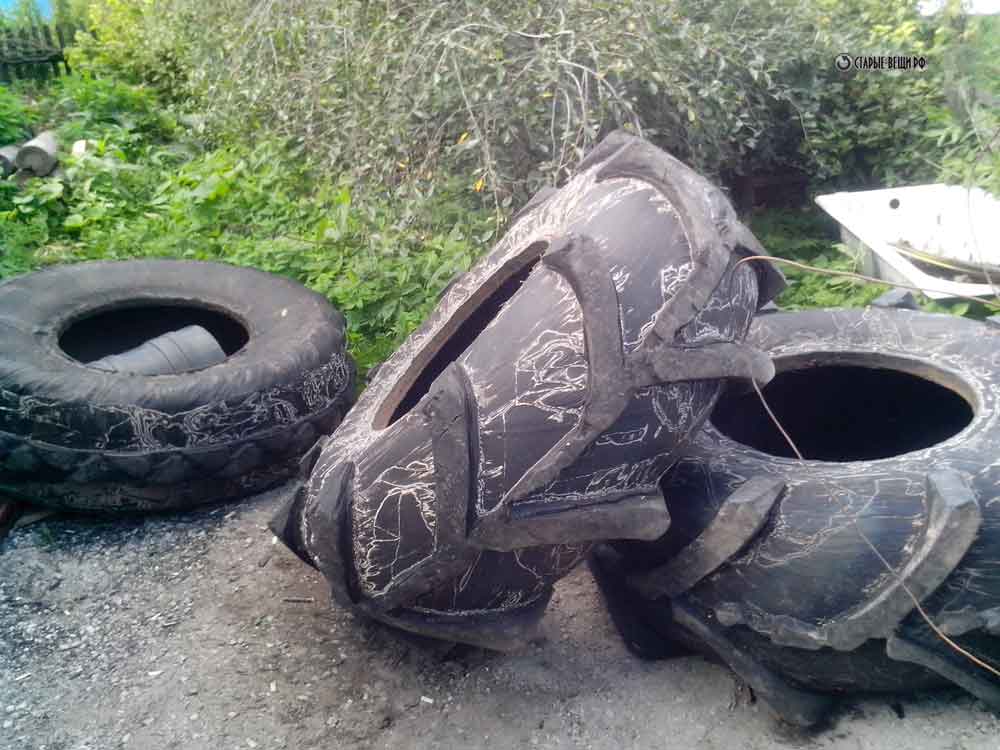

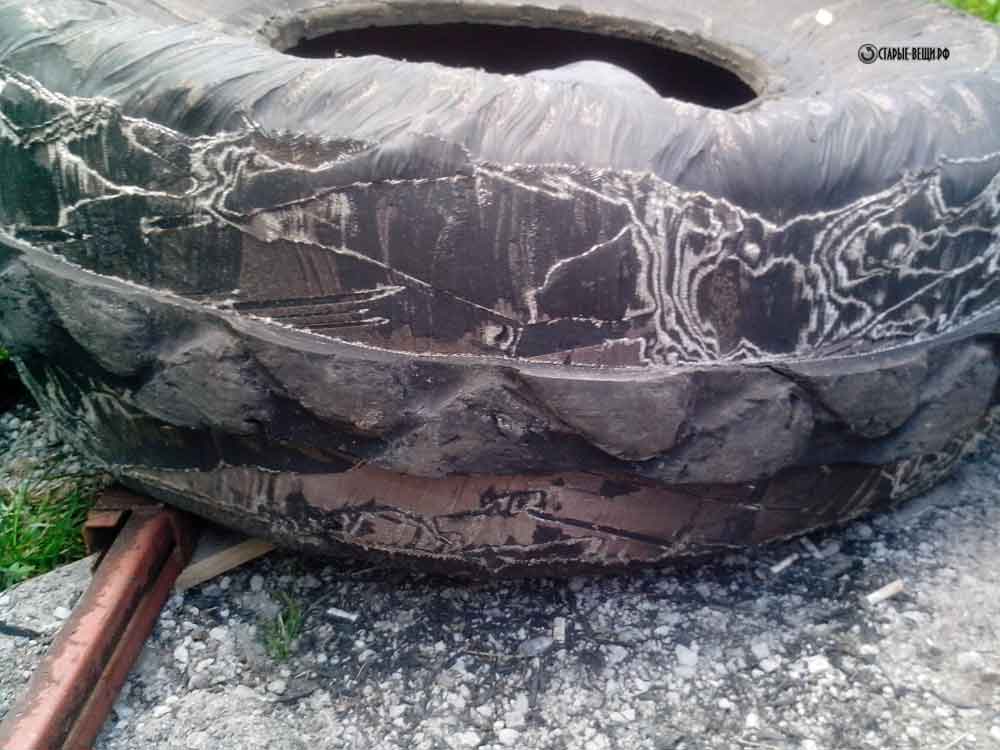

Облегчаем и диски для колес болотохода.Сделаем их разъемные, что бы покрышку не бортовать. Для этого в них вырезаем окна. Собираем колесо.

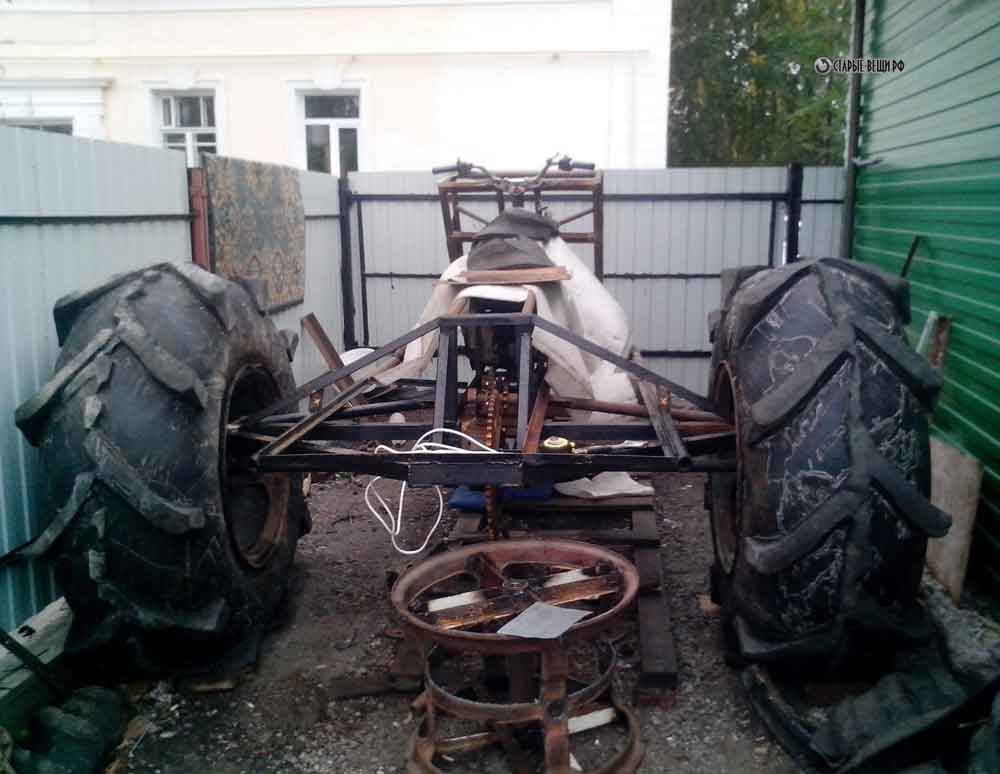

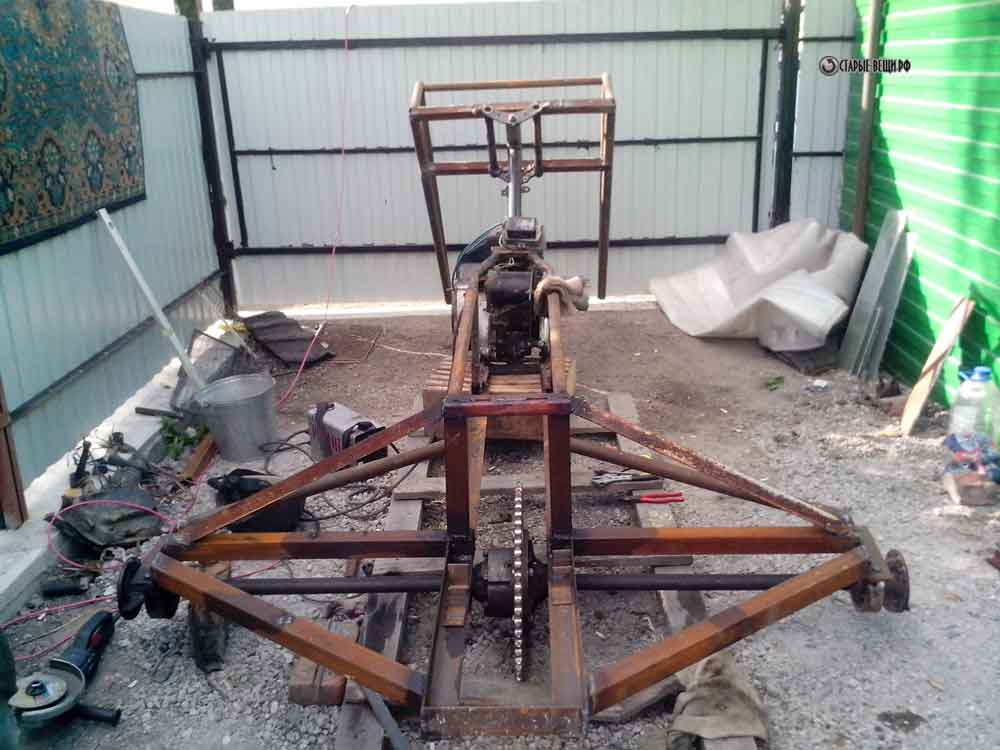

Делаем жесткий каркас болотохода и устанавливаем всю трансмиссию.

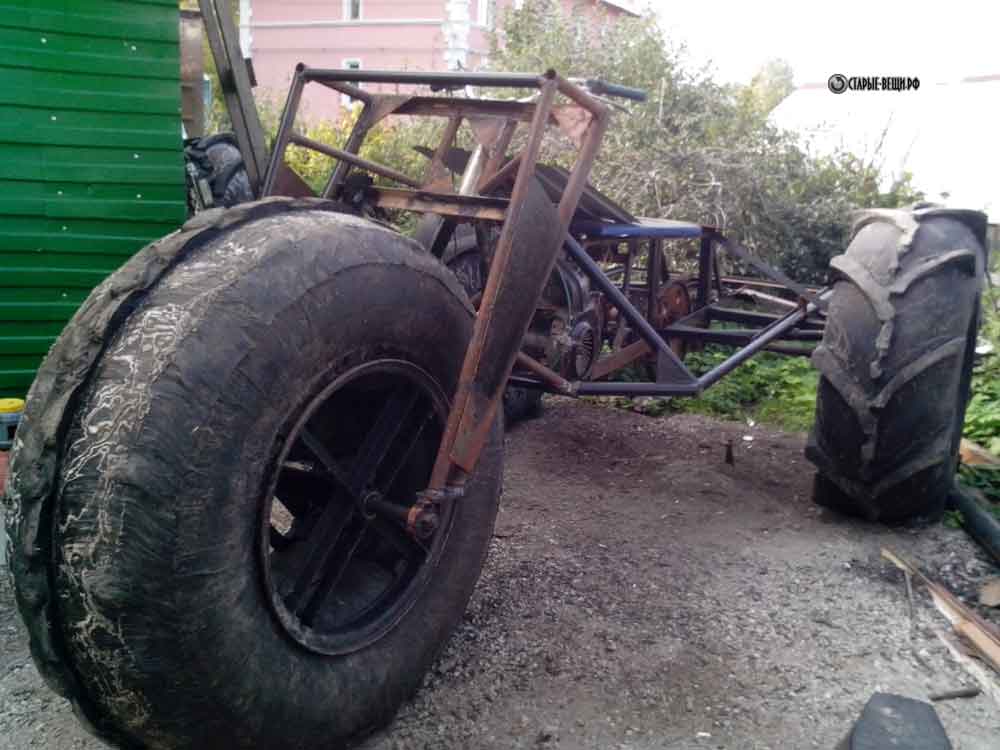

Ну и ставим на колеса вездеход.

Сидение поставили от мотоцикла Восход т.к. она была в наличии. Для установки этого сидения пришлось часть рамы взять и приварить с того же Восхода. Аккумулятор временно на тестовый запуск привязали проволокой.

На переднюю вилку ставим фару от Восхода и крыло мастерим из обрезков профнастила, оставшегося со стройки гаража.

На задние колеса так же делаем крылья из обрезков профнастила. Крылья обязательно нужны, т.к. ездить будем преимущественно по грязи.

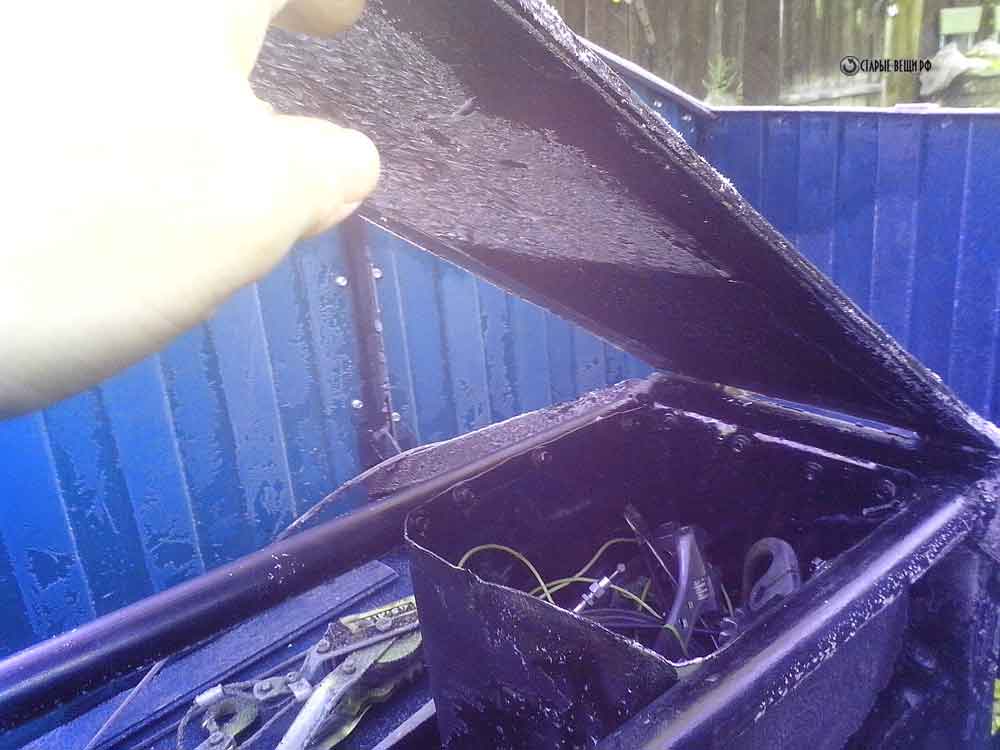

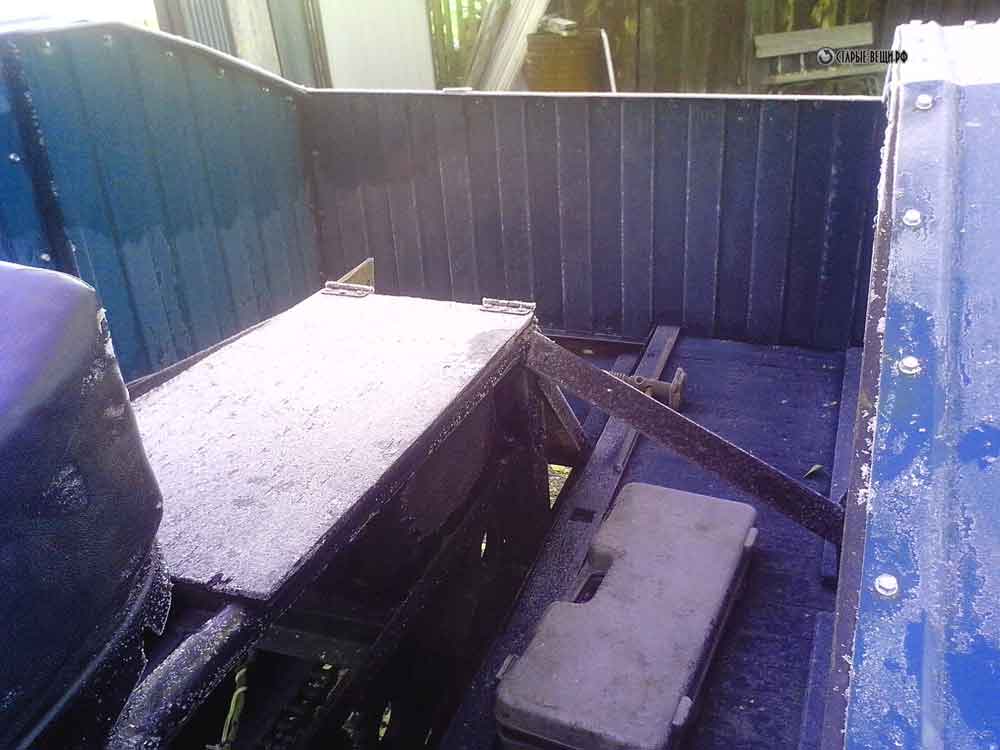

Ну и между задними крыльями мастерим короб в котором будем возить вещи и промыслы. За сидением сзади сделали ящик под инструменты.

Все, вездеход готов для поездок по бездорожью. Понятно теперь как своими руками сделать вездеход? Как видите, из старых вещей с минимальными затратами и умелыми руками можно сделать стоящую вещь, которая будет служить вам многие годы.

Сергею на столько понравился процесс сборки вездехода, что он решил не останавливаться, продать этот вездеход для закупки новых запчастей и приступить к изготовлению нового, на базе ГАЗ 66.

Снегоболотоходы являются весьма полезным приспособлением, которое необходимо не только деревенским жителям, но и любителям рыбалки/охоты. После выпадения осадков большая часть проселочных дорог становится, мягко говоря, труднопроходимой, и на некоторых из них даже «Нива» не сможет проехать. Единственным спасением в таких случаях может стать вездеходное транспортное средство на шинах низкого давления, предназначающееся как раз для таких сложных условий езды.

Снегоболотоходы — это универсальные вездеходы, для которых почти нет преград

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

1. Сделать все необходимые чертежи и подготовить материалы.
2. Сделать раму для будущего вездехода.
3. Подготовить подвеску.
4. Монтировать колеса.
5. Установить двигатель.
6. Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

• двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
• автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
• двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины

Чаще на самодельные болотоходы устанавливают шины, это связано с легким монтажом и доступностью деталей. Влияющие на выбор факторы:

1. Гусеницы — более сложный тип конструкции, однако имеют больше преимуществ при перемещении в труднодоступных местах. К минусам можно отнести большой расход топлива у гусеничных машин. Все детали придется собирать вручную, т.к. на заводах такие ходовые части практически не выпускаются.
2. Болотоходы на шинах низкого давления — более реалистичный и выполнимый вариант. Времени и средств на сборку тратится меньше, такая ходовая часть технически проще, не возникает проблем с приобретением запасных элементов.

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

Как изготовить колеса для болотохода своими руками

Нужно подготовить покрышки от грузового транспорта. Их следует вымыть и просушить. Дальнейшие действия:

1. Сделать надрез и вытянуть проволочный корд с помощью пассатижей. Белым маркером нанести рисунок (орнамент «елочка»).
2. Строительным ножом сделать надрезы по периметру рисунка. Ободрать отслоившуюся резину, используя лебедку.
3. Отшлифовать поверхность получившейся камеры.
4. Для создания шинного каркаса сварить диски с пластинами, отшлифовать. Надеть на каркас камеру, подкачать.

Как сделать прицеп для болотохода

Изготовление прицепа позволит перемещать грузы. Для этой цели подойдет простая конструкция. Ее можно собрать из металлического уголка, подойдут и элементы с мотоблока. Для фиксации используется сквозной штырь с нижним замком.

Источники

• https://SpecMahina.ru/vezdehod/samodelnye-na-gusenitsah-i-shinah.html
• https://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html
• https://grifon-kamaz.ru/zapchasti/samodelnyj-vezdehod-na-gusenitsah.html
• https://activefisher.net/kak-sdelat-bolotohod-svoimi-rukami-process-izgotovlenia-certezi/
• https://EasyTravelling.ru/vsya-ryba/chertezhi-bolotohoda.html
• https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html
• https://SpecMahina.ru/vezdehod/kak-sdelat-bolotohod-na-gusenitsah-ili-shinah-nizkogo-davleniya.html

Порядок изготовления болотохода своими руками

Если в хозяйстве пылится старый советский мотоцикл ИЖ Планета-4, то его можно разобрать, оставив только раму. После некоторых доработок она послужит основанием для будущего болотохода.

Что касается вопроса о выборе двигателя, то экономия здесь неуместна. Прекрасно если удастся найти новый мотор от мотоцикла «Тула», по следующим причинам: наличие системы принудительного охлаждения и оптимальное использование энергии. В силу того, что машине придется практически постоянно перемещаться по болотам, выход из строя аккумулятора может доставить немало хлопот. Поэтому в двигателе следует произвести замену его «родного» зажигания на магнето от трактора, с помощью которого производится запуск мотора транспортного средства.

На раме последовательно производится монтаж бензобак, сиденье и руль от мотоцикла «Восход-2М». Старый мотоцикл послужит донором тогда, когда дело доходит до установки передней вилки. Подойдет любая модель мотоцикла, лишь бы эта деталь легко поддавалась разборке. В большинстве случаев это модель мотоцикла «Урал».

Шестерня и цепной привод должны быть согласованы друг с другом. Это надо учитывать при выборе цепи. Старый советский внедорожник УАЗ-469 пригодится, когда встает вопрос об установке заднего моста с полуосями.

Специфика «дорожного полотна» и условия эксплуатации таковы, что без тормозного механизма можно обойтись. Самодельный болотоход остановится с небольшим тормозным путем после того, как будет заглушен двигатель. Особые требования к передним колесам не предъявляются. Прекрасным решением будет установка колес снятых с комбайна. Перед этим с покрышек придется удалить верхний слой. Самоделки болотоходы – это занятное хобби для тех, кто любит мастерить транспорт своими руками.

Прежде чем устанавливать задние колеса придется потрудиться над усовершенствованием протектора. Размер покрышки должен соответствовать конструктивным особенностям самодельного болотохода. Вариантов может быть несколько, среди которых колеса с автомобилей «Ока», грузовиков ЗИЛ-131 или ГАЗ-66.

Рисунок протектора шин следует выбирать с учетом их функционального назначения и при этом должен присутствовать эффект самоочистки протектора, что немаловажно для болотохода. Лучшего сцепления колеса на торфяниках можно ожидать тогда, когда шины будут иметь относительно неглубокий и невысокий рельеф протектора

В противном случае может произойти разрушение верхнего слоя шин. Если же машина будет использована на песчаной или заснеженной местности, целесообразно подобрать шины, рисунок протектора которых редкий.

Для подгона дисков под камеры придется воспользоваться специальными вставками. В одном случае это могут быть полоса-вкладыш, а в другом – диски-тазики. Фиксация дисков с камерами осуществляется ремнями или транспортной лентой.

Болотоходы – это особые машины с высокой степенью проходимости даже по тем местам, где полностью отсутствуют нормальные дороги: ими пользуются многие рыболовы, охотники и путешественники для преодоления сложных мест.

Спрос на подобные машины есть всегда, поэтому на рынке имеется целый ряд различных моделей, но некоторые люди, обладающие соответствующим навыком, предпочитают заниматься самостоятельным изготовлением, хотя этот процесс нельзя назвать простым. Оба варианта, а также основные рекомендации, подробно разбираются в предлагаемой статье.

Как сделать гусеничный вездеход своими руками

Подобный гусеничный минивездеход является одноместным транспортом, чья грузоподъемность составляет порядка 200 кг. Параметры ширины будущей техники рассчитываются в зависимости от необходимых параметров устойчивости во время движения. Силовая установка применяется от старых отечественных автомобилей и должна выдавать 50 и большее л. с. Подобных параметров хватает для движения со скоростью 20-30 км/ч. А вот по бездорожью, когда происходит движение по болотистой местности, средняя скорость составляет 10-15 км/ч.

Необходимые запчасти и материалы для изготовления машины

Обычно вездеходы самоделки на гусеницах состоят из элементов, которые можно купить либо самостоятельно сделать. Так, когда агрегат создается из мотоблока, то в его конструкцию включены следующие элементы:

1. Рама в виде основного силового элемента, к которому крепятся все узлы.
2. Задний мост, предназначенный для монтажа задних колес.
3. Гусеничная лента, а также натяжитель гусеницы.
4. Система управления.
5. Топливный бак.
6. Кресло водителя, которое рекомендуется защитить от возможного попадания на него грязи в процессе движения.
7. Осветительная система, позволяющая безопасно двигаться даже ночью.

Рекомендации специалистов по сборке агрегата

Рекомендуется оборудовать подобный транспорт понижающим редуктором, а также принудительной системой охлаждения силовой установки. Одного воздушного потока в процессе движения на небольших скоростях не хватит, чтобы поддерживать должный тепловой режим. Рама устанавливается между передним и задним мостом, применяя в качестве основы трубы, имеющие квадратное сечение.

Это позволит придать конструкции жесткость. При этом стыковку элементов рамы рекомендуется делать жесткой, чтобы получился однообъемный самодельный гусеничный вездеход.

Один из наиболее ответственных моментов – это создание эскиза будущего агрегата. На подобных чертежах требуется максимально точно четко указать местонахождение всех механизмов и узлов. Выбор деталей (самодельные либо заводские) определяется в зависимости от их работоспособности и нагрузки, которой они будут подвергаться. В качестве силовой установки применяется установка, снятая со старого автомобиля (зачастую отечественного). Если агрегат делается небольших размеров, то хватит мощности двигателя мотоцикла.

Что касается ходовой части, то она имеет вид резиновых гусениц, специальной системы натяжения, подвески и  вилок. С целью создания самих гусениц зачастую применяют старые автомобильные покрышки. В качестве основания для ходовой применяется металлический каркас.

А вот для создания системы управления требуется использовать уже готовые элементы, позаимствованные с автомобилей либо мотоциклов. Самодельные болотоходы оборудуются системой питания, где весь запас топлива хранится в специальном баке. Зачастую это бензин либо дизель, крайне редко применяются газовые силовые установки.

Процесс создания самодельных вездеходов, имеющих гусеничную конструкцию ходовой, начинается с монтажа кузова. Этот элемент должен быть высокопрочным и водонепроницаемым.

Основа создается жесткая, для чего используются стальные трубы, которые в состоянии выдержать нагрузки в несколько раз превышающие те, что возникают в процессе движения.

После этого проводится установка самих гусениц. С этой целью используют обычную листовую резину, из которой создают кольцевую резину. Дальше к ней с внешней стороны крепят специальные алюминиевые лопатки. С обратной стороны монтируются ограничители, имеющие ширину шага не больше, чем ширина колес.

После этого проводится выведение мостов за счет специальных отверстий в кузове. Для защиты стоит применять резиновые муфты. Сама лента крепится так, чтобы ведущие передние и задние колеса находились между ограничителями. Дальше устанавливаются и закрепляются еще и дополнительные колеса между основными. Они необходимы для поддержания ленты.

По мере того, как будут создаваться отдельные элементы, а также части конструкции, их рекомендуется проверять на прочность и работоспособность. Рекомендуется обеспечить как минимум 5-и кратный уровень запаса прочности, чтобы повысить надежность будущего агрегата. Как только завершатся стендовые испытания, можно начинать тестирование вездехода в полевых условиях. Это позволит оценить поведение транспорта.

Особенность монтажа двигателя

Установка двигателя и его систем является самым серьезным и важным этапом изготовления. Мастер своими руками производит монтаж двигателя, системы сцепления и вывода продуктов сгорания топлива, а также тормозных элементов.

Обычно предпочтение отдают тягово-сцепному двигателю с ручным управлением. Мотоблок в качестве основы выбирается с четырехтактным одноцилиндровым двигателем с воздушным охлаждением.

Двигатель вездехода

После того как самодельный каракат собран, нужно испытать его в работе. Его мощность будет такой же, как у мотоблока, на основе которого был создан вездеход.

Управление каракатом из мотоблока требует некоторого мастерства, так как в его основе лежит червячная передача.

Если конструкция агрегата, собранного своими руками, была выполнена по правилам, то она долго прослужит владельцу, позволяя передвигаться по бездорожью и в плохую погоду. Каракат станет отличным помощником в поездках на рыбалку, охоту, за грибами и т. д.

Собранный каракат

Видео по теме: Простой снегоход каракат своими руками

Публикации по теме

Мотоблок «Нева» и навесное оснащение

Правила эксплуатации технические характеристики мотоблока Каскад

Изготовление чеснокосажалки для мотоблока своими руками
