Lowrance HOOK-4x
Lowrance HOOK-4x – эхолот (сонар) с ярким 4,3 дюймовым цветным дисплеем, c трансдьюсером (83/200+455/800 кГц HDI Skimmer XDCR) мощностью 500 Вт. Прибор HOOK-4x сочетает в себе CHIRP Sonar с технологией DownScan Imaging, что позволяет легче и чётче различать объекты в воде. Яркий экран Lowrance HOOK-4x способен передавать максимальную четкость изображения, позволяющую рассмотреть все детали под судном при любых условиях. Эта модель обеспечивает лучшее разделение целей на больших глубинах, а также чётко фиксирует изображение объектов (рыбы) даже при движении судна на высоких скоростях.
Система ASP (Advanced Signal Processing) эхолота Lowrance HOOK-4x снижает необходимость ручной настройки параметров для обнаружения рыбы, увеличивая при этом резкость изображения структуры и детализацию поверхности дна. Кнопка питания, кроме основного назначения, также управляет подсветкой экрана, чтобы настроить его для дневной или ночной рыбалки. Дизайн корпуса и крепления HOOK-4x позволяет легко установить или снять блок эхолота, а также при необходимости осуществить простую настройку угла его наклона, в зависимости от требований пользователя. Эхолот Lowrance HOOK-4x оснащен сонаром CHIRP , который совместим с большим количеством трансдьюсеров, включая Lowrance HDI Skimmer. Кроме того, модель оповещает пользователя звуковой сигнализацией о глубине и мели. Многоэкранный режим прибора позволяет вывести на дисплей HOOK-4x наиболее удобный вариант одновременного просмотра изображений (данных).
Технические детали
Экран: Диагональ 4.3″ дюйма, разрешение 480х272 пикселей , 16-бит цветной TFT, с 11-уровень подсветки LEDСонар: широкополосный CHIRP и DownScanВозможность Глубины: – 1000 футов (305 м) эхолот CHIRP – 300 футов. (91 м) для DownScanЧастота и охват: – 200 кГц (20°) / 83 кГц (60°) для широкополосного сонара – 455 кГц DownScan, вперед к корме. 4°, порт на правый борт 57° – 800 кГц для передней DownScan в корме 2°, борта на борт 38°Датчик 83/200: транцевый, парт.номер 000-0106-48Датчик 83/200 и 455/800 транцевый, парт.номер 000-10976-001Выходная мощность: 500 Вт (RMS)Питание: 12 В постоянного тока (10-17 В постоянного тока мин/макс)GPS: нетКарты: нетМаршруты, путевые точки, треки: нет
К сухим цифрам технических характеристик стоит добавить, что:

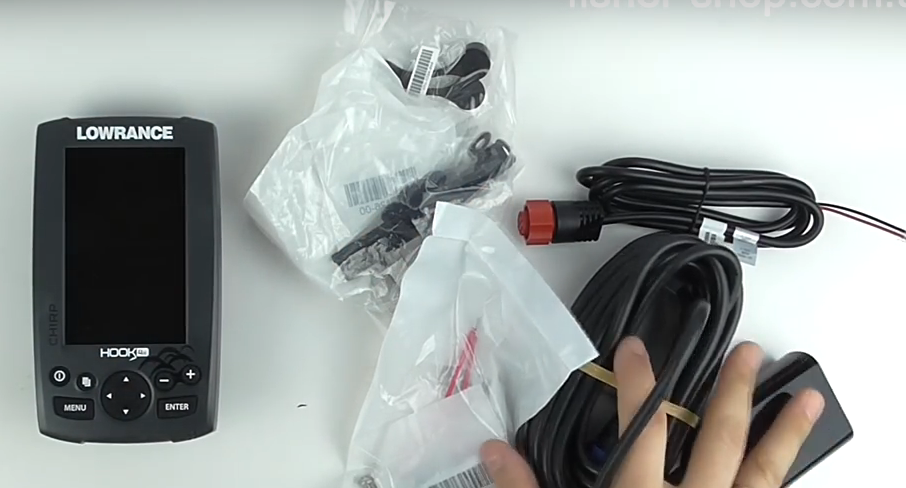

Конструкция эхолота настолько проста, что собрать и подготовить прибор к работе можно, даже не заглядывая в инструкцию. Но тем, кто покупает прибор в первый раз, рекомендуется хотя бы бегло ее просмотреть. В предустановках монитора, на мой взгляд выставлена излишняя яркость, но все параметры экрана можно быстро и просто подстроить под свое световосприятие. В меню эхолота присутствует функция установки языка, единиц измерения. Не знаю, как другие, но я английским в совершенстве не владею, а английские меры длины остаются для меня темным лесом
Потому для меня это было важно. В целом меню простое и понятное
О незнакомых функциях можно почитать в той же инструкции
Кнопки переключений работают надежно, хотя на мой субъективный взгляд, слегка туговаты.
Информация на дисплее
Дисплей представляет собой место отображения информации двух типов: текстовой (температура, глубина, уровень заряда батареи); графической (изображение дна и рыбы).
Глубина отображается визуально в виде тёмной полоски относительно верха экрана, принимаемого за уровень поверхности водоёма. Чтобы не запутаться, нулевой уровень (уровень поверхности) отображается символом «0» непосредственно в левом верхнем углу.
При движении лодки текстовая и графическая информация меняются. На месте текста с данными о глубине, температуре и уровне заряда просто появляются их новые значения. Графическая же информация изменяется гораздо интереснее.
Ранее нарисованное изображение сдвигается влево, а с правого края начинает изображаться новый участок дна. Поскольку разрешение экрана составляет по горизонтали 160 точек, эхолот запоминает последние 160 измерений, что позволит достаточно детально отобразить визуальную картинку дня.
⛵ Настраиваем чувствительность и шкалу глубины
Главный фактор, обеспечивающий точное определение размера рыбы эхолотом — правильно выбранная его чувствительность и установленный диапазон глубин. В общем случае, чем больше рыба, тем сильнее от нее эхо-сигнал и крупнее метка такого сигнала на экране. Здесь очень важны настройки эхолота, потому что излишнее повышение чувствительности может полукилограммового окуня на экране представить трехкилограммовым сигом. С другой стороны, чрезмерное снижение чувствительности может привести к тому, что сиг на экране будет выглядеть как 300-граммовая плотва. Переключение диапазона глубины с 0−10 метров на диапазон от 0 до 20 метров, уменьшает метку рыбы на экране почти вдвое. Итак, во-первых, нужно вручную установить диапазон просматриваемых глубин такой, чтобы видеть дно озера около нижнего обреза экрана в самой глубокой точке, до которой планируется вести лов рыбы. Затем поднимаем чувствительность до такой степени, чтобы по всему экрану стали случайным образом появляться и гаснуть точки, после чего уменьшить чувствительность настолько, чтобы эти случайные точки на экране просто перестали появляться. Следует отметить найденную настройку чувствительности, и стараться повторять ее во всех прочих случаях при такой же глубине водоема.
Как рыба выглядит на экране эхолота?
Чтение экрана эхолота — одна из основ, которую каждый должен изучить, но каким-то образом часто многие забывают об этом. Меня всегда удивляет встреча с кем-то, у кого есть эхолот за 50-100 тысяч рублей, но он не знает, как правильно им пользоваться. Не нужно так делать, изучите вопрос, прежде чем брать устройство, которым вы не будете пользоваться в полной мере, проигнорировав это.
Интерпретация 2D эхолота
Традиционный эхолот использует луч в форме конуса для сканирования. Угол раскрытия конуса зависит от частоты. 200 кГц имеет более узкий конус, чем 83 кГц, и, следовательно, имеет меньшую зону покрытия, однако большую детализацию. В то время как 83 кГц имеют лучшую дальность сканирования.
Эхолот постоянно сканирует толщу воды, а затем рисует результаты на экране. Самые новые области сканирования находятся справа, а старые перемещаются влево. Теперь представьте, что вы сидите неподвижно, глубина будет неизменной, а дно будет выглядеть плоским, потому что вы сидите над одним и тем же местом. Если через конус проплыт крупная рыба, она будет выглядеть как дуга на экране. Дуга образуется потому, что расстояние до рыбы на внешней стороне конуса больше, чем непосредственно в середине.
Почему такие вещи, как стаи рыб, выглядят как капли на 2D сонаре?
Камни, деревья и плотные стаи рыб могут выглядеть как неразличимые капли. Причина этого в том, что датчик улавливает все, что находится внутри конуса. У сонара DownScan Imaging намного более узкий луч, возвращающий только то, что находится в узком срезе луча, что создает реалистичные изображения.
Как выглядит твердое дно на 2D сонаре?
В зависимости от вашей цветовой палитры твердое дно будет иметь ярко-желтый цвет, а под ним — более толстая синяя полоса.
Как рыба выглядит на сонаре?
Рыба может выглядеть как круглые точки, дуги или облака, если они являются приманкой. Крупная рыба будет иметь сплошной цвет в центре, потому что большая рыба имеет твердую массу, чтобы дать сильный сигнал.
Должен ли я использовать Fish ID?
Рыба ID спорная функция, но это действительно может помочь вам определить, где рыба по отношению к вашему датчику. Несмотря на это, многие рыболовы предпочитают не загромождать экран символами рыбы и предпочитают интерпретировать самих рыб.
Интерпретация DownScan Imaging
Как выглядит рыба при нижнем сканировании? Это, вероятно, наиболее часто задаваемый вопрос о том, как понимать DownScan, поскольку он отличается от традиционного сонара, к которому привыкли большинство людей. Рыбы выглядят так же, как и на двумерном гидролокаторе, только меньше по размеру, потому что нижний луч — охватывает узкую часть толщи воды. Рыба будет выглядеть как маленькие овалы или кружочки, вокруг сорняков или коряги.
Как выглядит твердое дно при нижнем сканировании?
Твердое дно очень легко увидеть на изображении. В зависимости от вашей цветовой палитры он будет выглядеть немного ярче, чем мягкое дно, и под ним будет более толстая полоса цвета.
Как выглядит рыба при боковом сканировании структуры? В данном режиме рыбу заметить немного сложнее, поскольку боковые лучи изображения смотрят в сторону, а не под лодкой, плюс чаще данный режим используется для поиска рыбы по второстепенным признакам. Однако рыба будет отделяться более яркими оттенками, а если вы вообще не увидите ее на экране, то нужно следить за тенью, от объектов. Расстояние между рыбой и тенью может сказать вам, где находится рыба. Рыба, которая крепко прижимается к плотному дну, будет смешиваться с общим фоном и ее будет трудно заметить, но рыба, которая находится у мягкого дна будет выделяться более яркими тонами. Приманка же будет выглядеть как ватные шарики.
Технические характеристики эхолота Lowrance HOOK-4x:
Размеры: 9.9x 5.6 x 16.6 см.Размер дисплея: диагональ 10,9 см. (4.3″)Разрешение экрана: 480 x 272 пикселейТип дисплея: 256 цветов, TFT LCDПодсветка экрана: 11 уровней LEDЧастота: 455/800 кГц (DownScan Imaging), Med, High (CHIRP), 83/200 кГцТип излучателя: Multiple selections Lowrance and AirmarМощность: 500 Вт RMSДиапазон напряжения: 10 – 17В пост. токаМаксимальная глубина сканирования DownScan Imaging: Макс. 91 м при 455 кГц, CHIRP сонар Высокий диапазон/200 kHz: 305 м, CHIRP сонар Средний диапазон/83 kHz: 305 мВодонепроницаемость: по стандарту IPX7Языки: 8 языков, включая русский
Особенности модели и дополнительные функции
Это эхолот-картплоттер с встроенным GPS. Устройство способно запоминать маршруты, перспективные точки и прочие подобные места, давая возможность вернуться точно в то же место на следующий раз.
Среди прочих особенностей эхолота стоит отметить:
- Технологию Advanced Signal Processing, суть которой – автоматическая регулировка настроек датчика. Она обеспечивает максимально подходящие режимы работы датчика в конкретных условиях без вмешательства рыболова.
- Устройство имеет встроенный датчик температуры, а также может издавать звуковые сигналы в случае обнаружения рыбы или при достижении плавательным средством заданной глубины.
- Меню полностью русифицировано, что позволяет быстро настроить 4x mid high downscan.
- Как у большинства подобных устройств имеется функция Fish ID, которая выводит информацию об обнаруженной рыбе на экран в виде соответствующих значков.
- У эхолота есть разъем для подключения карт памяти, что позволяет записывать и хранить большое количество картографических данных с указанными уловистыми точками или обнаруженными перспективными местами для рыбалки.

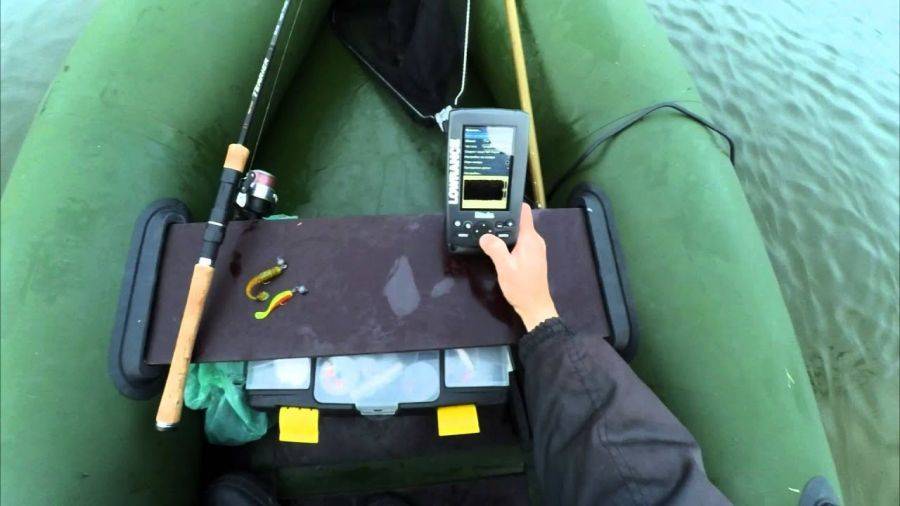

Особенно ярко преимущества использования качественного эхолота раскрываются на спиннинговой рыбалке с лодки
Многие рыболовы также отмечают простоту устройства. Для того чтобы его собрать и подготовить к работе, если есть опыт использования подобных приборов, можно даже не смотреть в инструкцию. Все понятно на интуитивном уровне.
Также Lowrance Hook 4x имеет возможность выбора как используемого языка, так и единиц измерения. Если английский язык для многих не является серьезной проблемой, то ориентироваться на футы для подавляющего большинства рыболовов крайне неудобно. Возможность перейти на метрическую систему – несомненный плюс.
Среди недостатков некоторые рыболовы называют недостаточную для яркого солнечного дня яркость экрана (существует мнение, что в солнечную погоду экран сильно бликует), а также его ограниченную защиту от влаги, несмотря на то что эхолот считается влагозащищенным. Есть и еще одно замечание к экрану – многие рыболовы считают, что эхолот существенно выиграл, если бы диагональ дисплея была хоть на 1 дюйм больше.
Как пользоваться эхолотом
Эхолотом Лоуренс Элит 4х ЧИРП эффективно может пользовать и новичок, и профессионал рыболовецкого ремесла. Для этого предусмотрено несколько режимов управления прибором: автоматический и пользовательский. Второй требует самостоятельной настройки.
Использование эхолота Lowrance Elite 4x CHIRP в автоматическом режиме
Пользоваться эхолотом Лоуренс можно со дня покупки и без владения какими-то специальными навыками или знаниями. Программное обеспечение Lowrance позволяет использовать эхолот Lowrance Elit 4 x CHIRP в автоматическом режиме.
Для активации прибора нужно лишь нажать клавишу Power (PWR). После этого на дисплее будет появляться информация о состоянии дна, о рельефе, о наличии морских (речных) обитателей. По окончании рыбалки нужно не забыть выключить эхолот.
Пользовательская настройка эхолота Lowrance Elite 4x CHIRP
Настройку Лоуренс Elite 4 CHIRP можно провести самостоятельно. Для этого нужно зайти в пункт MENU. Далее будет полезно выбрать язык пользовательского интерфейса. Предустановленный язык меню — английский. Перечень доступных языков обширный. Реализована возможность установки русскоязычного меню.
При помощи перемещения по меню можно выбрать те характеристики параметров, которые пользователь считает оптимальными. Можно настроить шкалу глубины, температуры, режим отображения дна, дуги рыбы и прочие параметры.
В любой момент можно вернуться к заводским настройкам и работе эхолота в автоматическом режиме.
Современный эхолот от известного бренда Lowrance
Каждый рыболов гордится хорошим уловом, но чтобы рыбалка увенчалась успехом, очень часто необходимо специально подготовиться, чтобы не надеяться на удачу. Оказать существенную помощь во время рыбной ловли может рыбопоисковый эхолот, который способен «заглянуть» под толщу воды и «рассказать» о рельефе дна и местах расположения подводных обитателей. Современные эхолоты имеют довольно много различных дополнительных функций, которые позволяют сделать поиск рыбы еще более комфортным. Одной из таких моделей является эхолот Lowrance X-4 Pro, разработанный компанией Lowrance, которая является одним из мировых лидеров в области электроники для рыбной ловли. Компания существует уже на протяжении 50 лет, постоянно радуя потребителей инновациями и совершенствованием технологий.
Шумоподавление
И ещё один важный параметр, который не меньше других влияет на качество картинки на дисплее эхолота, — это настройка шумоподавления.
Как правило, большинство моделей имеют 3 уровня шумоподавления. Впрочем, эту функцию по желанию можно вовсе отключить, но фильтрация шумов тоже позволит добиться более четкой картинки, что, конечно же, идёт только в плюс.
Помните, что универсальных настроек не существует, и параметры эхолота необходимо настраивать вручную с учётом особенностей конкретного водоема и скорости передвижения вашей лодки. Более подробно про лодочные эхолоты вы узнаете в обзоре — «Выбор эхолота для лодки».
Описание Lowrance X-4 Pro
Перед тем как рассмотреть про этот эхолот отзывы рыбаков, стоит взглянуть на те параметры, которыми его наделила известная компания Lowrancе, уже более 50-ти лет занимающаяся конструированием электроники для судоходства. Прежде всего, глядя на Lowrance X-4 Pro, отмечаешь его компактность, что делает удобным его использование, как летом с лодки, так и зимой на льду.
Второе, что бросается в глаза, – обилие кнопок. Это зачастую подразумевает необходимость осуществления многих тонких настроек, что немного пугает потенциального покупателя, зашедшего в магазин рыболовных товаров приобрести себе такого электронного помощника. Действительно, опций здесь хватает, но все они заранее настроены на оптимальные значения, а корректировка наиболее значимых из них осуществляется довольно просто, да и идущая в комплекте подробнейшая инструкция не даст запутаться.
Приятным моментом, оказался тот факт, что случайно прерванная работа эхолота никак не сказывается на внесенных пользователем изменениях, так как они сразу же сохраняются и заносятся в память.
Как уже упоминалось, работа эхолота базируется на использовании двух лучей, зондирующих глубину воды– 83 и 200 kГц. Один из них имеет угол захвата в 120, а другой в 60 градусов. Мощности в 1,5 кВт вполне хватает, чтобы получать точную информацию о рельефе дна на глубине до 300 метров, и это при высокой скорости плавательного средства.
Такие параметры заставляют многих рыбаков этот эхолот купить не только для ловли на пресной воде, но и для использования его на море. Кроме того, Lowrance X-4 Pro пригодится и на мелководье. Перенастроив его чувствительность, можно изучать дно всего лишь на глубине в 1м. Весьма важный момент, так как, изучая разные торговые марки эхолотов, можно заметить, что далеко не все отдельные модели этого сегмента предусматривают такую неоценимую для зимней рыбалки функцию.
Также Lowrance X-4 Pro содержит множество полезных режимов для детализации дна (zoom) и поиска рыбы (ASP, FishSymbol I.D, FishTrack, GRAYLINE). Чтобы не пропустить рыбное место предусмотрен даже специальный, извещающий рыбака звуковой сигнал. Напоследок надо заметить, что выбирая этот эхолот, цена в среднем на него составляет всего лишь 6-7 тыс. рублей.
Приняв во внимание описанные выше возможности этого устройства, заключенные в надежный корпус (уровень защиты – IP67), несложно представить, почему его так активно раскупают. Но, так ли все хорошо обстоит на самом деле? Чтобы выяснить этот, несомненно, очень важный момент, были отобраны десять ресурсов из Сети, которые содержат про этот эхолот отзывы наиболее содержательного характера
Предварительная настройка
Приборы очень просты в повседневной эксплуатации. Пользователь сможет легко настроить эхолот перед началом работы с помощью кнопок управления, вынесенных на лицевую панель прибора, при этом настройки сохранятся в памяти устройства даже при отключении электропитания.
Изначально эхолоты Lowrance X-4 и X-4 Pro выходят с базовыми настройками, которые для работы, мягко говоря, не предназначены. Рассмотрим последовательность действий, необходимую для того, чтобы настроить эхолот.
Вначале следует включить эхолот при помощи кнопки «Power». После включения необходимо войти в меню и установить русский язык. Так будет проще разобраться с навигацией по пунктам меню. Это можно сделать, нажимая кнопку «MenuUp» и найдя пункт «Languages». В нём выбирается русский язык при помощи стрелок. Подтверждение выбора осуществляется кнопкой «MenuUp».
Далее осуществляется настройка основных параметров:
- Диапазон глубин: авто;
- Масштабирование: выключено;
- Чувствительность (размер исследуемых объектов): от 50 до 70%;
- Частота: 200 КГц для 120°, 83 КГц для 60°;
- Скорость прокрутки экрана – 100%;
- FishID (отображение рыбы): включить;
- Track on (расстояние до рыбы): включить;
- Звук на рыбу: включить;
- Звук на мели и глубины: можно включить и указать минимальную допустимую глубину;
- Глубина/Температура (размер шрифта отображения глубины и температуры): по желанию.
- Единицы: выбрать метры;
- Температура: выбрать градусы Цельсия.
Настройка дополнительных параметров: яркость, контрастность, подсветка и т. д. Эти пункты устанавливаются по индивидуальным предпочтениям и на работоспособность устройства влияния не оказывают.
После того как все настройки будут сделаны, следует войти в режим «Демонстрация» и посмотреть, сохранились ли настройки и удобно ли работать с прибором. Если что-то не работает, или вызывает дискомфорт, следует снова войти в соответствующие пункты меню и перенастроить прибор.
Описание и характеристики
Данные модели обладают практически очень похожими характеристиками, однако, различия между ними весьма существенны. Основное, чем отличаются модели Lowrance X-4 и X-4 Pro – это тип датчика, используемого в трансдьюсере.
Обычная модель (Lowrance X-4) оснащена однолучевым датчиком Lowrance 200 kHz Skimmer, работающим на частоте 200 кГц и имеющим угол обзора 60 градусов. Более продвинутая версия эхолота – Lowrance X-4 Pro оснащается двулучевым датчиком Skimmer, имеющим частоты в 83 КГц и 200 КГц с углами излучения в 120° и 60° соответственно.
Датчики в этих моделях отличаются не только по частотам, но и по мощности излучаемого сигнала, что, естественно, отражается на максимальной рабочей глубине.
Датчик, используемый в Lowrance X-4, имеет постоянную мощность 100 Вт и пиковую 800 Вт. Датчик в модели Lowrance X-4 Pro является более «активным»: мощности его излучения равны 150 Вт и 1500 Вт соответственно. Максимальная глубина сканирования для обычной версии X-4 составляет 183 м, а X-4 Pro – 305 м.
Важно! Указанные величины мощности являются мощностью излучения в импульсе, средняя электрическая мощность, потребляемая прибором (вместе с датчиком) от аккумулятора, составляет от 10 до 30 Вт в зависимости от времени работы, используемых режимов, глубины водоёма, солёности воды и т. д
Оба эхолота имеют степень водозащищённости IPX7.
Вся получаемая от датчика информация выводится на встроенный в эхолот Lowrance X 4 черно-белый экран с размерами по диагонали 4 дюйма (10 см) и разрешением 240х160 точек.
В дисплее используется технология Super-twist, то есть фактически изображение на экране не чёрно-белое, а серое, имеющее 4 оттенка. Графическая информация, выводимая на дисплей, прекрасно читается при ярком свете солнца и подсвечивается в темное время суток, благодаря наличию встроенной подсветки. Возможности приборов обширны, и, кроме обнаружения рыбы, позволяют пользователю: определять структуру дна, глубину водоема, распознавать виды рыб.
Звуковая сигнализация оповещает пользователя эхолота Lowrance о приближении лодки к мели и обнаружении рыбы в поле обзора датчика-излучателя. Функция Lowrance automatic ASP позволяет получать изображение самого высокого качества на экране устройства. Кроме этого, в конструкцию датчика-излучателя встроен датчик для измерения температуры воды.
Датчики обеих моделей эхолотов может закрепляться на плавательном средстве несколькими способами:
- на транец лодки – стандартная и наиболее распространённая схема установки при помощи специального крепления, идущего в комплекте;
- на троллинговый мотор;
- на дно лодки;
- крепление к борту лодки при помощи присоски.
Важно! В зависимости от места установки датчика могут понадобиться различные инструменты. При любом способе монтажа оба эхолота надежно работают на скоростях до 110 километров в час
Для электропитания прибора используется электросеть напряжением 10–17 вольт, при этом мощность производитель рекомендует использовать в общей цепи питания эхолота и датчика предохранитель на 3 А
При любом способе монтажа оба эхолота надежно работают на скоростях до 110 километров в час. Для электропитания прибора используется электросеть напряжением 10–17 вольт, при этом мощность производитель рекомендует использовать в общей цепи питания эхолота и датчика предохранитель на 3 А.
Датчик
Эхолот Lowrance Hook 4 оснащен датчиком, поддерживающим все передовые технологии.
Технология CHIRP, или Compressed High-Intensity Radiated Pulse, подразумевает то, что эхолот издает не один импульс, а серию. При этом каждый импульс в серии – со сдвигом по частоте. Это обеспечивает высокую защищенность от помех и гораздо большую детализацию рельефа дна по сравнению с более дешевыми моделями.
Функция DownScan, которая также доступна для этого датчика, информативна при активном поиске рыбы, ведь в таком режиме эхолот генерирует довольно узкий импульс, и в случае, если лодка находится на одном месте, большое количество рыбы может попросту не попасть в луч.
Вариант DownScan Overlay – это сочетание CHIRP и DownScan, что позволяет получить на экране максимально детальную картину того. Это происходит на дне и в толще воды. При этом наличие функции разделения экрана позволяет выводить как наложенное друг на друга CHIRP и DownScan изображение, так и вывести каждый вариант раздельно.
Частоты датчика зависят от режима работы – 83/200 кГц в режиме CHIRP, с углами расхождения луча 60 и 20 градусов, и 455/800 кГц при активированном режиме DownScan Imaging. Захват лучей в таком случае 57 и 38 градусов.
