Сигнализатор поклевки, описываемый в статье прост в повторении и имеет много вариантов усовершенствования.

Рыболовные снасти быстро развиваются в ногу со временем. На замену обычным колокольчикам и подвесным сигнализаторам пришли электронные звуковые сигнализаторы с регулировкой чувствительности и тональности звука. Такие сигнализаторы можно приобрести практически во всех рыболовных магазинах, но у них один существенный недостаток – высокая стоимость.

Поэтому и появилась идея изготовить электронный сигнализатор поклевки самостоятельно. За основу сигнализатора был взят китайский набор беспроводного дверного звонка.Для того чтобы звонок стал сигнализатором поклевки, необходимо самому изготовить датчик, который крепится к удилищу после первого кольца и в зависимости от натяжения или ослабления лески при поклевке, замыкает контакт и включает сигнал. Датчик, в данной конструкции, механический, с регулировкой чувствительности и успокоителем. Для того, кто знаком со слесарным делом трудностей в повторении не будет. Конечно датчик, изготовленный на базе оптоэлектронной пары, по габаритам и по весу будет меньше, но для его изготовления нужны знания электроники. Поэтому при проектировании датчика стояла задача создания чисто механической конструкции. Основание датчика – алюминиевая пластина толщиной 2,5-3,0 мм. На пластине закрепляется прерыватель от любой авто или мото техники. В статье специально не даются точные размеры – у каждого они будут свои, в зависимости от типа прерывателя и эксцентрика. Диаметр эксцентрика подбирается в зависимости от типа прерывателя. Эксцентрик можно подобрать из лентопротяжного механизма кассетного магнитофона или изготовить самому. Главное чтобы эксцентрик, при отклонении в любую сторону на угол 400-450, не терял контакт с текстолитом прерывателя. Крепится эксцентрик к пластине с помощью ступенчатого болта, который позволяет ему свободно вращаться. В эксцентрике просверлено отверстие и нарезана резьба М2. В нее ввинчивается, изготовленный из большой велосипедной спицы рычаг, в петлю которого заводится леска. На рычаге помещен грузик с фиксирующим винтом, для грубой регулировки чувствительности сигнализатора. В проточку эксцентрика заводится нить успокоителя. С одной стороны нить крепится глухо к основанию, а с другой через пружину с винтом регулировки успокоителя. Успокоитель служит для гашения колебаний рычага в ветреную погоду. Регулируется успокоитель барашковой гайкой. Для тонкой регулировки чувствительности к неподвижной части прерывателя приклепана гайка, в которую ввинчивается барашковый винт. Для фиксации винта к краю пластины прикручен кронштейн с отверстием. В это отверстие вставляется винт и фиксируется шплинтом. Зазоры выбираются тонкими шайбами. Для крепления сигнализатора к удилищу изготавливается легкосъемный хомут с резиновой прокладкой. К прерывателю припаиваются длинные многожильные провода сечением 0,5-0,7 мм2 , которые необходимо соединить с кнопкой звонка.

Кнопку звонка, в зависимости от ее габаритов, можно закрепить непосредственно к пластине датчика и соединить с датчиком короткими проводниками. Есть и другой вариант.

Проводники датчиков нескольких удочек выполнить длиной 1-5 – 2м и запаять на их концах разъемы. В отдельной коробочке закрепить такое же количество ответных разъемов (по числу удочек) и кнопку звонка.

Все разъемы соединить параллельно и подвести от них два провода к кнопке. Таким образом, у Вас будут под контролем несколько удочек.

Так как аппараты такого типа часто используются при плохих погодных условиях (дождь, туман)  или в темное время суток сигнализатор, изготовленный из беспроводного звонка выгодно отличается от большинства магазинных. С сигнализатором в кармане Вы можете находиться в пределах 30-50 м, в уютной палатке и не беспокоиться о пропущенной поклевке.

Тем, кто дружит с электротехникой и электроникой, я в следующих постах выложу схемы герконовых и оптоэлектронных датчиков для беспроводного звонка. Перспективных решений у этой конструкции множество. Дерзайте! Пишите мне на электронку. Всегда рад поделиться и почерпнуть что-то новое. Буду очень признателен тем, кто поделится со мной своими идеями и разработками.

Удачи в рыбалке! Ни хвоста, ни чешуи!

Световой электронный сигнализатор поклевки своими руками

Простым аналогом данного сигнализатора является фосфорная палочка, которая светится, если ее переломить.

Но вариант нашего устройства хорош тем, что его надолго хватает, а фосфорной палочки всего на ночь.

Итак, для нашей самоделки понадобятся следующие материалы и инструменты:

• Соломинки для коктейлей;
• ножницы;
• клеевый пистолет со стержнями клея;
• светодиоды;
• батарейки (3 В);
• термоусадочная трубка;
• зажигалка;
• заколки-крокодильчики.

Последовательность действий:

1. Отрезать кусок соломинки длиной 3-5 см.
2. Наполнить горячим клеем отрезанный кусок соломинки.
3. Пока клей горячий, вставить в соломинку светодиод. Выводы светодиода должны торчать примерно на 5 мм.
4. Вставить круглую батарейку в термоусадку.
5. Отрезать лишнюю часть термоусадки, чтоб с каждой стороны трубки оставалось по 1-2 см.
6. Вставить в термоусадку соломинки с двух сторон.
7. Зажигалкой разогреть термоусадку, что чтобы стянуть ее по соломинке.
8. Соединить соломинку с диодом и термоусадку, чтобы один контакт диода касался одной стороны батарейки, а второй касался другой стороны батарейки.
9. На свободный конец трубки клеевым пистолетом приклеить заколку, которая и будет крепится к леске.

А теперь то же самое только в видеоформате. Приятного просмотра.

Еще один вариант электронного сигнализатора

Звуковые сигнализаторы поклевки для фидера бубенцы (колокольчики)

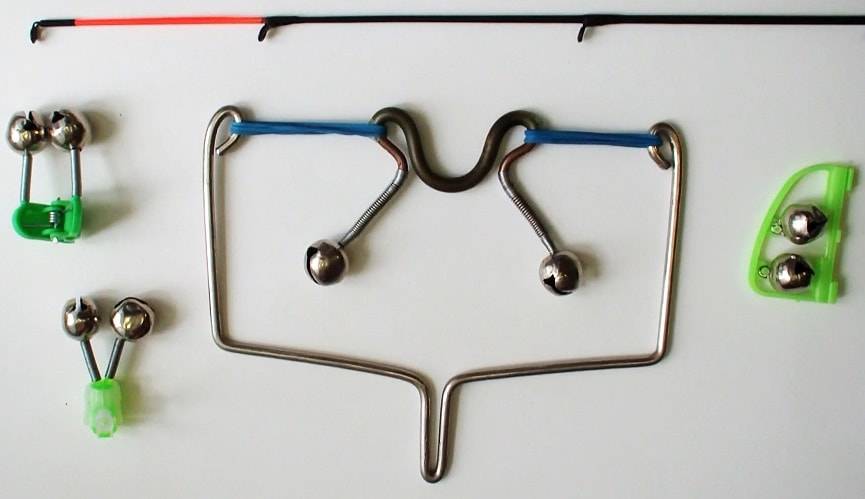

Немного о них мы уже говорили  ранее, это простые по конструкции устройства, состоящие из клипсы-крепления и звукового элемента (хотя колокольчики могут иметь лишь пропускное отверстие). Крепятся они на край удилища.

Колокольчик и бубинец

Для того чтоб звуковой фидерный сигнализатор работал, нужно сделать кончик удилища в натяжку и тогда при поклевке (потяжке или попуске) кончик начнет сгибаться и бубенец подаст сигнал о том что пора подсекать. К  сожалению, такой способ крепления далек от совершенства, поскольку при поклевке есть вероятность того, что бубенец застопорит леску или слетит с удилища во время вываживания. Поэтому эффективней будет взять резинку, один край прикрепить к  удилищной стойке на расстоянии 20 см от ее верхнего края, второй край напрямую или через карабин к  пропускному кольцу колокольчика, с другой стороны крепим крюк и уже его цепляем за леску возле катушки. Если вы крепите бубенец, или колокольчик не имеет отдельного пропускного кольца, а только клипсу, тогда ножка крюка или карабин, должны быть необходимой длинны и толщины, дабы за них можно было зафиксировать клипсу. Длину резинки необходимо подбирать так, дабы подцепленный крюк оттягивал леску на несколько сантиметров. После подсечки убедитесь, что крючок слетел с лески, и уже потом начинайте выматывать снасть.

Бубинец

Теперь фидерный сигнализатор колокольчик,  не потеряется при забросе, поскольку будет  устанавливаться после. Если вы собираетесь ловить на несколько удилищ, тогда лучше использовать несколько колокольчиков с разной тональностью.

Для того чтоб придать бубенцам максимальную чувствительность надо растянуть пружинки.

Бубенец своими руками

Бубенчики можно изготовить и самому, представляют они собой два шарика, внутри которых, находится подшипник, при его ударе о стенку шарика, издается звук. Итак, берем две спиральные проволоки, длинной около 10 см крепим их к нашим шарикам. Затем свободные концы проволоки крепим к прищепке или крокодильчику. Вот и все. Хотя данные самодельные сигнализаторы поклевки для фидера  встречаются очень редко, поскольку их проще купить  в любом  рыболовном магазине, за небольшую цену.

Простейшие сигнализаторы поклевки (принципы действия, инструкция по изготовлению):

У каждого рыбака для определения клева есть глаза, уши и руки. Механический сигнализатор призван за счет своего принципа действия, сообщить через визуальный, акустический или тактильный контакт начало поклевки.

Механические визуальные сигнализаторы

Кивок. Самые простые устройства – это нам знакомый поплавок или кончик удилища (кивок). Эти виды сигнализаторов знакомы каждому. Как сделать поплавок и кивок самому, или какой купить, знает каждый рыбак.Трубочка из фольги. Также, есть немного другие сигнализаторы, которые основываются по принципу действия на колебании лески. Самый простой визуальный – это трубочка из фольги.

1. Берем алюминиевую фольгу, сворачиваем трубочку.
2. После трубку надеваем на основную леску.
3. Продевать леску нужно между катушкой и первым кольцом на удилище – образуется провис лески в этом месте.

Как начинается поклевка – провис лески уменьшается, мы понимаем, что рыба начала захватывать приманку. Алюминиевая фольга хороша тем что, переливается на солнце (хорошо видно ее движение), а также шуршит во время подпрыгивания.

Недостаток – при ветре бесполезна (причина – легкость материала).

Механические акустические сигнализаторы

Правильный колокольчик. Поговорим о простом акустическом сигнализаторе – это колокольчики. Наша конструкция значительно лучше покупных бубенчиков, так как колокольчик во время подсечки слетает со снасти и не мешает вываживанию.

Покупаем колокольчик, снимаем все, что на нем висит.
Ищем резиновый шланг около трех сантиметров в диаметре

Обращаем внимание в поиске на то, чтобы стенки его были тонкими.
На шланге отмеряем кусочек в полтора сантиметра в длину.
Отрезаем отмерянное колечко, и смотрим, какую форму оно имеет. Если круг, то разрезаем вдоль с одной стороны где угодно, а вот если овал, то делаем разрез на одной из вытянутых сторон.
Теперь нам нужны две гайки и болт

Размер болта такой, чтобы прошел в ушко колокольчика.
Теперь надо в одном конце разрезанного резинового колечка проделать отверстие равное диаметру болта (лучше просверлить на малых оборотах).
Продеваем болт в отверстие в резиновом колечке (шляпкой внутрь кольца). Получится крючок из резинового кольца, с одной стороны которого выступает болт.
На болт надеваем затягивающейся петлей кусок толстой лески длиной в метр.
Затягиваем петлю.
Теперь надеваем колокольчик, прижимаем все вместе и затягиваем гайкой, потом накручиваем вторую гайку для того что бы законтрить первую.

У нас получился колокольчик с резиновым крючком. Вешаем на леску ближе к кончику удилища. При подсечке колокольчик может слетать – чтобы не потерять его, свободный конец лески на нашей конструкции привязываем к колышку в земле.

Данная конструкция намного лучше дешевых бубенчиков, которые продаются в магазинах. Так как сигнализатор слетает с удилища. Вы не нервируете ни себя, ни рядом стоящих рыболовов. А также не спугиваете рыбу.

Простые световые сигнализаторы для ночной ловли

Простейший световой сигнализатор для ночной фидерной или донной ловли – химический «светлячок». Представляют собой два химических вещества, запаянных в две ампулы внутреннюю и внешнюю. При попытке согнуть устройство внутренняя более хрупкая ампула разрушается, и состав из ампул смешивается, химическая реакция сопровождается свечением. Подобные «светлячки» крепят либо прямо к вершинке удилища, либо к механическому сигнализатору вроде маятникового индикатора или бокового кивка. Применять такие «светлячки» можно практически в любом виде ловли, упаковки таких устройств снабжены переходником для крепления их, в том числе на антенну поплавка.

Можно встретить и более сложные электронные сигнализаторы. Такие устройства состоят из одного или нескольких светодиодов и миниатюрной батарейки. Крепится такой сигнализатор к кончику удилища. Некоторые модели при поклевке могут изменять цвет свечения, к примеру, с зеленого на красный.

Иногда в продаже можно найти светонакопительные индикаторы. Подобные простенькие устройства используют явление фотолюминесценции, а значит, для работы устройства придется запастись источником света с мощным аккумулятором. Для того, чтобы они работали, на них необходимо время от времени направлять луч света, что может отпугивать рыбу.

Полезное видео

На видео ниже представлен пример сигнализатора поклевки:

При ловле рыбы на фидер, разнообразные приспособления, сигнализирующие о происходящей поклевке, считаются неотъемлемой частью снасти. Каждый рыболов подбирает себе наиболее эффективный, по его мнению, сигнализатор

Не важно – самодельный он или промышленный, главное, чтобы он работал и вовремя оповещал рыбака о подошедшей рыбе

klevyj.com

Доброго времени суток, уважаемые друзья. Наступает сезон активного отдыха и, следовательно, пора начинать готовиться к рыбалке. Сегодня на обзоре у нас будет интересный гаджет — электронный сигнализатор поклевки… Любителям летней рыбалки (и не только) посвящается… Добро пожаловать под кат, дорогие друзья…

Сигнализаторы поклевки, это то — без чего не обойдется на рыбалке ни один рыболов. Само название говорит сам за себя — сигнализатор, сигнализирует, редупреждает и тд. Практически все рыболовные снасти рассчитаны в той или иной мере на сигнализацию поклевки, то есть показывает рыболову что происходит поклевка и пора подсекать. Сегодня имеющиеся на рынке рыболовные сигнализаторы поклевки можно разделить на три вида: механические, электрические, комбинированные. Я не буду вдаваться «глубоко» в теорию и сразу перейду к герою нашего обзора — электронному сигнализатору поклевки

Электронными сигнализаторами очень удобно пользоваться тем рыболовам, которые увлекаются донной ловлей. Работает сигнализатор просто, вы закидываете оснастку в водоем, ставите удилище на сигнализатор (сам сигнализатор используется также в качестве держателя для удилища), леску заводите на ролик сигнализатора (предварительно выбрав слабину лески), ослабляете фрикцион катушки практически полностью и включаете сам сигнализатор.

Поставляется сигнализатор поклевки в розничной коробке без каких-либо опознавательных знаков. По русски говоря — «нонейм» В комплектации батарея отсутствует, поэтому пришлось достать свой элемент питания на 9 вольт типа «Крона» Технические характеристики

• Материал — ABS-пластик
• Питание — элемент питания на 9 вольт типа «Крона» на 9 вольт
• Индикация — световая и звуковая (настройка громкости и тона)
• Габариты— примерно 90х50мм
• Макс. диаметр удилища — 20мм
• Влгозащищенность — отсутствует
• Вес — 112 грамм с элементом питания

Так же в корпусе сигнализатора поклевки имеется разъем под джек 2.5мм для подключения так называемого свингера (докупается отдельно, по желанию). Это устройство требует использования достаточно громоздкой, на первый взгляд, но крайне эффективной системы, которая помогает рыбаку безошибочно определить момент поклевки. Свингер — сигнализатор, представляющий собой пластиковый «флажок», оснащенный петлей, в которую продевается леска, и длинным рычагом, к которому подвешивается небольшая гирька. Этот рычаг соединяется со специальным кронштейном, который закрепляется на род-поде (подставке для удилища). При малейшей поклевке леска натягивается и груз движется по рычагу по направлению к свингеру. Основное преимущество этой конструкции заключается в ее высочайшей чувствительности – она позволяет вовремя среагировать даже на малейшую поклевку. Сам сигнализатор поклевки, благодаря эргономичному дизайну, очень удобно сидит в руке Предлагаю посмотреть, что находится внутри сигнализатора…

Что касается настройки аппарата, то тут все просто. Из-за отсутствия инструкции, разбираться пришлось методом тыка. Жена не оценила это))) Клавиша «T» — изменение тональности звучания (несколько режимов) Клавиша «V» — изменение громкости сигнала Клавиша «S» — чувствительность прикосновения лески Кнопка вкл/выкл Два светодиода — индикаторы поклевки. Очень удобная «фишка» в ночное время суток

Плюсы

• Отличное качество исполнения
• Возможность изменения громкости сигнала
• Цена

Минусы

Отсутствие влагозащиты

В целом, очень хорошие приобретение за небольшие деньги. Для многих станет незаменимым помощником при ловле на фидер или донку. Что касается отсутствия влагозащиты — минус явный, тем более при использовании данного устройства вблизи водоема (а ведь можно и утопить ненароком). На этом у меня все, если есть интересующие Вас вопросы, пожалуйста в комментарии. И, как говорится, ни хвоста ни чешуи…

PS Фаня в поисках рыбы…

Удачи…

mysku.ru

Пейджер для электронных сигнализаторов поклёвок

Если вы оснащаете сигнализатор пейджером, то вы будете иметь ряд определенных преимуществ:

1. У вас будет точная информация, на какой удочке произошел улов.
2. Пейджер позволяет получать информацию о характере натяжки. Если правильно настроить разницу звуковых сигналов на движение лески от берега к берегу, то можно иметь полную картину всего, что происходит под водой.

Сегодня доступны два варианта пейджеров для ловли: подводный и беспроводной. Здесь все зависит от желания рыбака: хочет ли он иметь соединение при помощи электрических проводов. Лучшим вариантом станет применение беспроводного пейджера. Их радиус действия может достигать 200 метров. Этого достаточно, чтобы человек мог отойти и заняться другим делом: заготовить дров, приготовить еду.

Настраивать пейджер необходимо вместе с электронным сигнализатором. Это позволит контролировать и подбирать уровень громкости, которые будут задавать и поддерживать пейджер. Для ночной рыбалки лучше использовать световые сигнализаторы, или обычный вибросигнал, которые есть у каждого пейджера.

Выбирая пейджер для сигнализатора, обращайте внимание на наличие индикатора зарядки, часто в самый ответственный момент (при долгожданной поклёвке) у него заканчивается заряд, и ваша рыбалка провалена

Виды существующих сигнализаторов

Наиболее известный и самый применяемый сигнализатор поклевок, это обычный поплавок, применяемый в различных оснастках при ловле на поплавочную удочку. Но в последние годы стали очень востребованы сигнализаторы поклевки для фидера. Это не удивительно, учитывая то, насколько становится популярен этот способ ловли придонной рыбы.

Существует несколько разновидностей приспособлений, помогающих рыболову не прозевать поклевку. Это:

• визуальные сигнализаторы;
• звуковые сигнализаторы;
• гибридные;
• различные электронные приспособления, которые можно отнести и к визуальным, и к звуковым.

К визуальной категории относятся: различные кивки, маячки, светлячки, маятники, светящиеся трубочки и пр. Это несложные приспособления, основные рабочие части которых делаются максимально яркими для привлечения внимания рыбака.

Мнение эксперта
Книпович Николай Михайлович
Зоолог, гидробиолог. Увлекаюсь рыбалкой на профессиональном уровне.

Интересно! Для большей сохранности светящихся трубочек, некоторые производители рекомендуют хранить их в холодильнике.

К звуковым сигнализаторам относятся колокольчики, бубенчики, металлические трубочки и т. д. Звуковые приспособления выгодно отличаются тем, что рыболову не нужно постоянно за ними наблюдать. О поклевке его оповестит звук.

К электронным приспособлениям относятся в основном промышленные изделия, которые можно приобрести в торговых точках. Основным недостатком электронных помощников считается их высокая цена и недостаточная защищенность от воздействия внешних факторов (вода, солнце, пыль).

Сигнализатор на фидер может быть закреплен к разным частям оснастки, например:

1. 1. На самый кончик фидерного удилища. Не смотря на то, что кончики таких удилищ сами по себе считаются достаточно чувствительными и информативными, установленные там сигнализаторы никогда не бывают лишними, с их помощью определение подсечки становится гораздо более своевременным. Главный их недостаток – перед подсечкой или сразу после нее, при вываживании рыбы, это приспособление нужно снять с кончика бланка.

1. Непосредственно у комля удилища, обычно между первым и вторым пропускным кольцом. Чаще всего так крепится боковой сигнализатор поклевки для фидера. Основной элемент таких устройств, это – различные упругие пластины или пружины.
2. Еще один вариант – закрепление устройства к стойке для удилищ. Чаще всего так крепятся кивки различных конструкций, которые дополняются колокольчиками или бубенчиками.

Сигнализаторы поклевки для фидера, сделанные своими руками, как правило, учитывают все особенности той снасти, для которой они приспособлены, к тому же они гораздо проще и надежнее, а поэтому могут быть гораздо эффективней промышленных образцов.
